Пример В системе автоматики имеется 2 NCU (NCU1 и NCU2) К NCU1 подключена ось станка AX2, которая перемещается как Link-ось NCU2

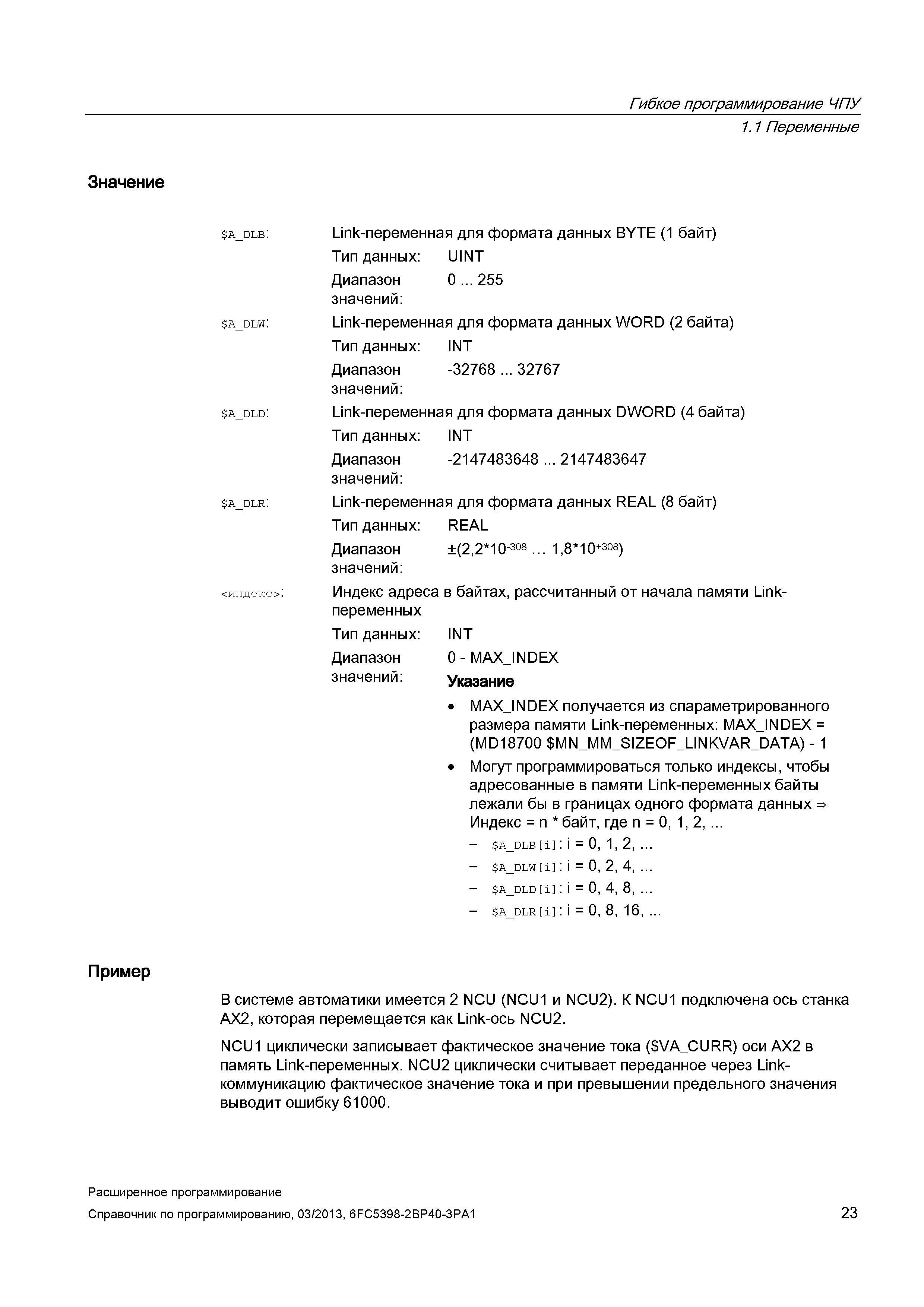

Пример В системе автоматики имеется 2 NCU (NCU1 и NCU2). К NCU1 подключена ось станка AX2, которая перемещается как Link-ось NCU2 _ NCU1 циклически записывает фактическое значение тока ( VA_CURR) оси AX2 в память Link-переменных. NCU2 циклически считывает переданное через Link-коммуникацию фактическое значение тока и при превышении предельного значения выводит ошибку 61000. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 23 Гибкое программирование ЧПУ Значение 1.1 Переменные a_dlb: Link-переменная для формата данных BYTE (1 байт) Тип данных: UINT Диапазон 0 ... 255 значений: a_dlw: Link-переменная для формата данных WORD (2 байта) Тип данных: INT Диапазон -32768 ... 32767 значений: a_dld: Link-переменная для формата данных DWORD (4 байта) Тип данных: INT Диапазон -2147483648 ... 2147483647 значений: a_dlr: Link-переменная для формата данных REAL (8 байт) Тип данных: REAL Диапазон ±(2,2*10-308 ... 1,8*10+зов) значений: <индекс> : Индекс адреса в байтах, рассчитанный от начала памяти Link- переменных INT 0 - MAX_INDEX Указание MAX_INDEX получается из спараметрированного размера памяти Link-переменных: MAX_INDEX = (MD18700 MN_MM_SIZEOF_LINKVAR_DATA) - 1 Могут программироваться только индексы, чтобы адресованные в памяти Link-переменных байты лежали бы в границах одного формата данных Индекс = n * байт, где n = 0, 1, 2, ... Тип данных: Диапазон значений: - A_DLB i : - A_DLW i : - A_DLD i : - A_DLR i : = 0, 1, 2, ... = 0, 2, 4, ... = 0, 4, 8, ... = 0, 8, 16, ...
