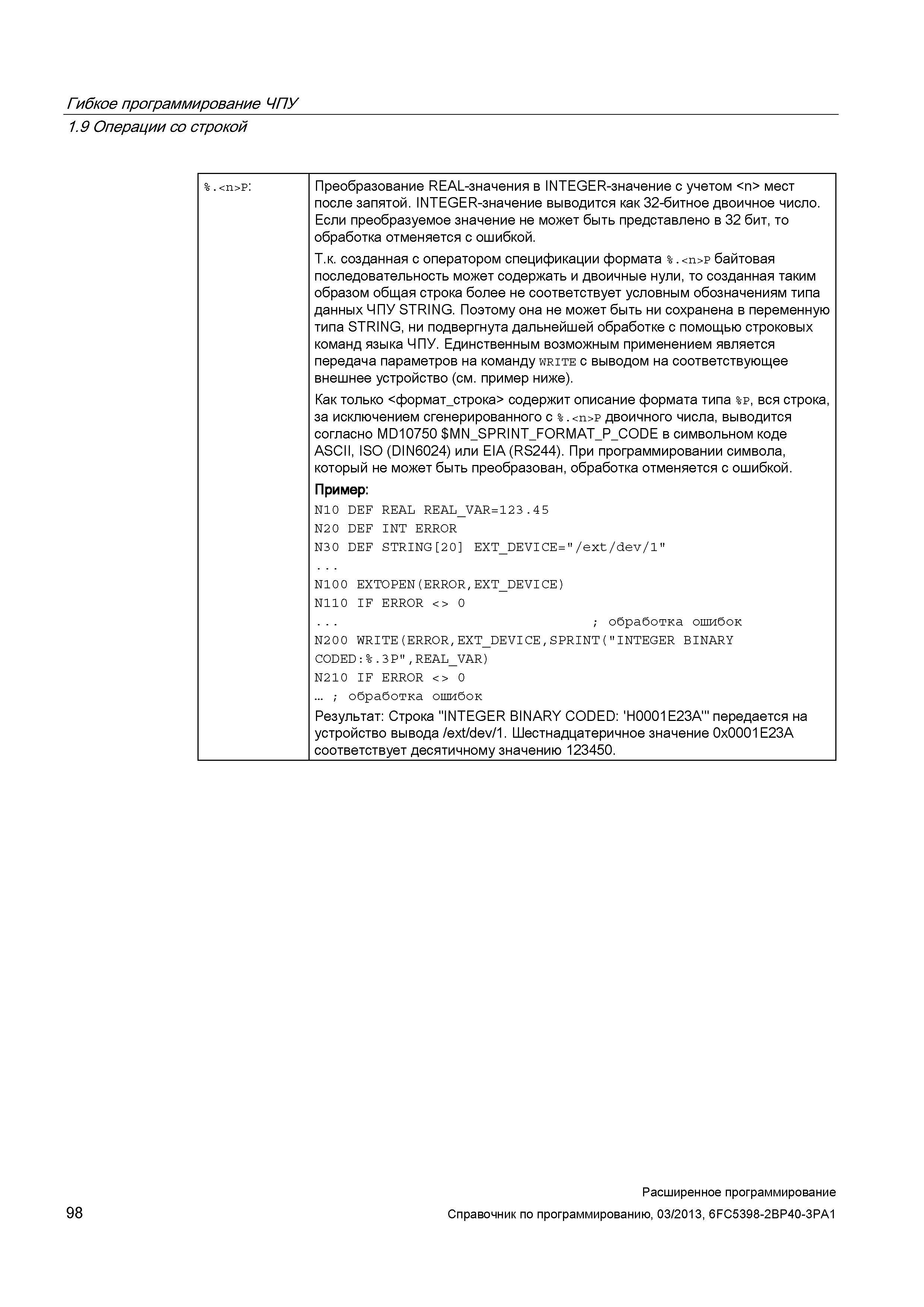

Гибкое программирование ЧПУ 1.9 Операции со строкой %.P: Преобразование REAL-значения в INTEGER-значение с учетом мест после запятой. INTEGER-значение выводится как 32-битное двоичное число. Если преобразуемое значение не может быть представлено в 32 бит, то обработка отменяется с ошибкой. Т.к. созданная с оператором спецификации формата %.P байтовая последовательность может содержать и двоичные нули, то созданная таким образом общая строка более не соответствует условным обозначениям типа данных ЧПУ STRING. Поэтому она не может быть ни сохранена в переменную типа STRING, ни подвергнута дальнейшей обработке с помощью строковых команд языка ЧПУ. Единственным возможным применением является передача параметров на команду write с выводом на соответствующее внешнее устройство (см. пример ниже). Как только <формат_строка> содержит описание формата типа %p, вся строка, за исключением сгенерированного с %.<п>р двоичного числа, выводится согласно MD10750 MN_SPRINT_FORMAT_P_CODE в символьном коде ASCII, ISO (DIN6024) или EIA (RS244). При программировании символа, который не может быть преобразован, обработка отменяется с ошибкой. Пример: N10 DEF REAL REAL_VAR=123.4 5 N2 0 DEF INT ERROR N30 DEF STRING 20 EXT_DEVICE="/ext/dev/1" N10 0 EXTOPEN(ERROR,EXT_DEVICE) N110 IF ERROR <> 0 ... ; обработка ошибок N200 WRITE(ERROR,EXT_DEVICE,SPRINT("INTEGER BINARY CODED:%.3P",REAL_VAR) N210 IF ERROR <> 0 ... ; обработка ошибок Результат: Строка "INTEGER BINARY CODED: 'H0001E23A'" передается на устройство вывода /ext/dev/1. Шестнадцатеричное значение 0x0001 E23A соответствует десятичному значению 123450. 98 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
