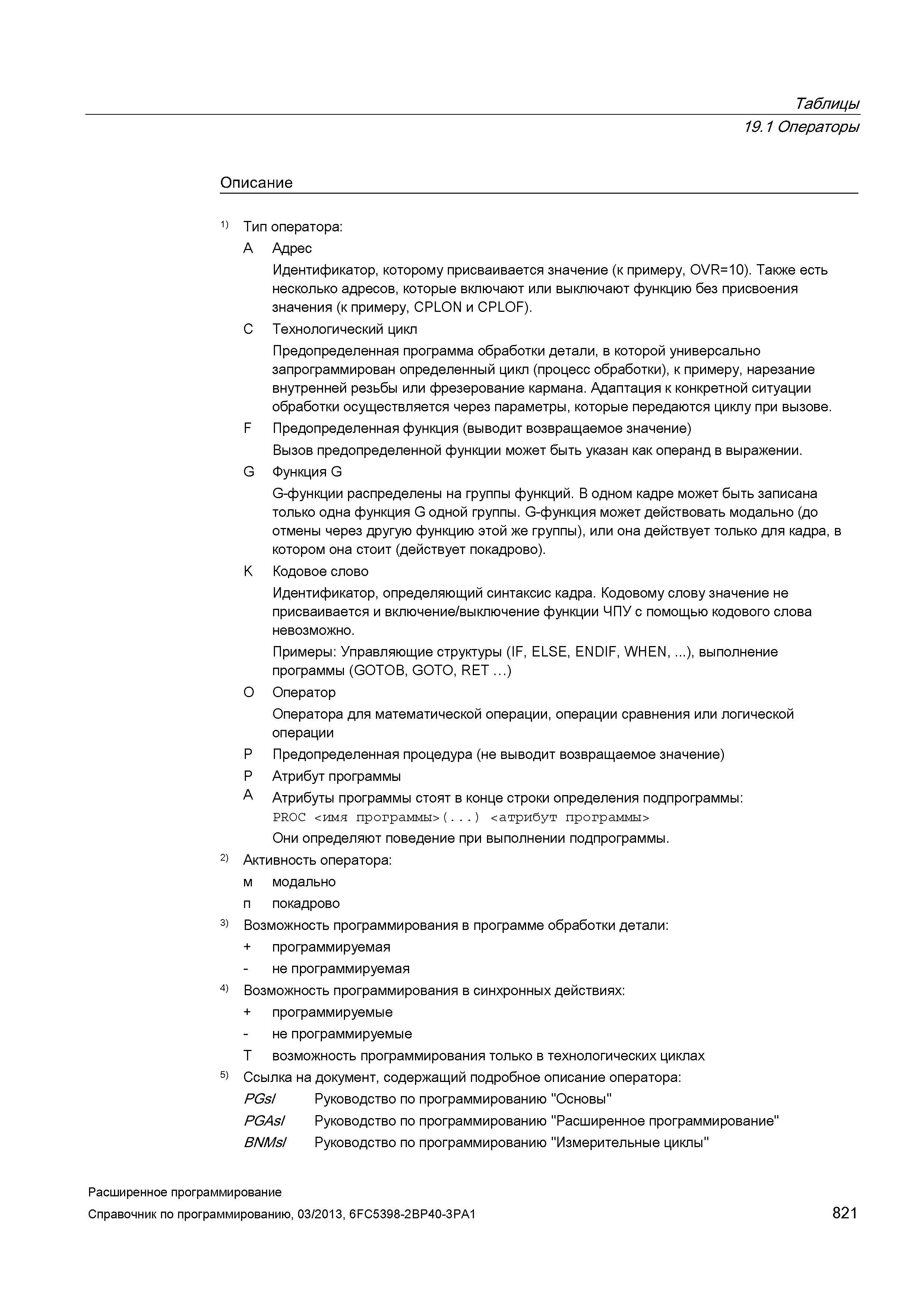

Таблицы 19.1 Операторы Описание 1) Тип оператора: A Адрес Идентификатор, которому присваивается значение (к примеру, OVR=10). Также есть несколько адресов, которые включают или выключают функцию без присвоения значения (к примеру, CPLON и CPLOF). C Технологический цикл Предопределенная программа обработки детали, в которой универсально запрограммирован определенный цикл (процесс обработки), к примеру, нарезание внутренней резьбы или фрезерование кармана. Адаптация к конкретной ситуации обработки осуществляется через параметры, которые передаются циклу при вызове. F Предопределенная функция (выводит возвращаемое значение) Вызов предопределенной функции может быть указан как операнд в выражении. G Функция G G-функции распределены на группы функций. В одном кадре может быть записана только одна функция G одной группы. G-функция может действовать модально (до отмены через другую функцию этой же группы), или она действует только для кадра, в котором она стоит (действует покадрово). K Кодовое слово Идентификатор, определяющий синтаксис кадра. Кодовому слову значение не присваивается и включение/выключение функции ЧПУ с помощью кодового слова невозможно. Примеры: Управляющие структуры (IF, ELSE, ENDIF, WHEN, ...), выполнение программы (GOTOB, GOTO, RET ...) O Оператор Оператора для математической операции, операции сравнения или логической операции P Предопределенная процедура (не выводит возвращаемое значение) P Атрибут программы A Атрибуты программы стоят в конце строки определения подпрограммы: PROC <имя программы>(...) <атрибут программы> Они определяют поведение при выполнении подпрограммы. 2) Активность оператора: м модально п покадрово 3) Возможность программирования в программе обработки детали: + программируемая - не программируемая 4) Возможность программирования в синхронных действиях: + программируемые - не программируемые T возможность программирования только в технологических циклах 5) Ссылка на документ, содержащий подробное описание оператора: PGsl Руководство по программированию "Основы" PGAsI Руководство по программированию "Расширенное программирование" BNMsI Руководство по программированию "Измерительные циклы" Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 821
