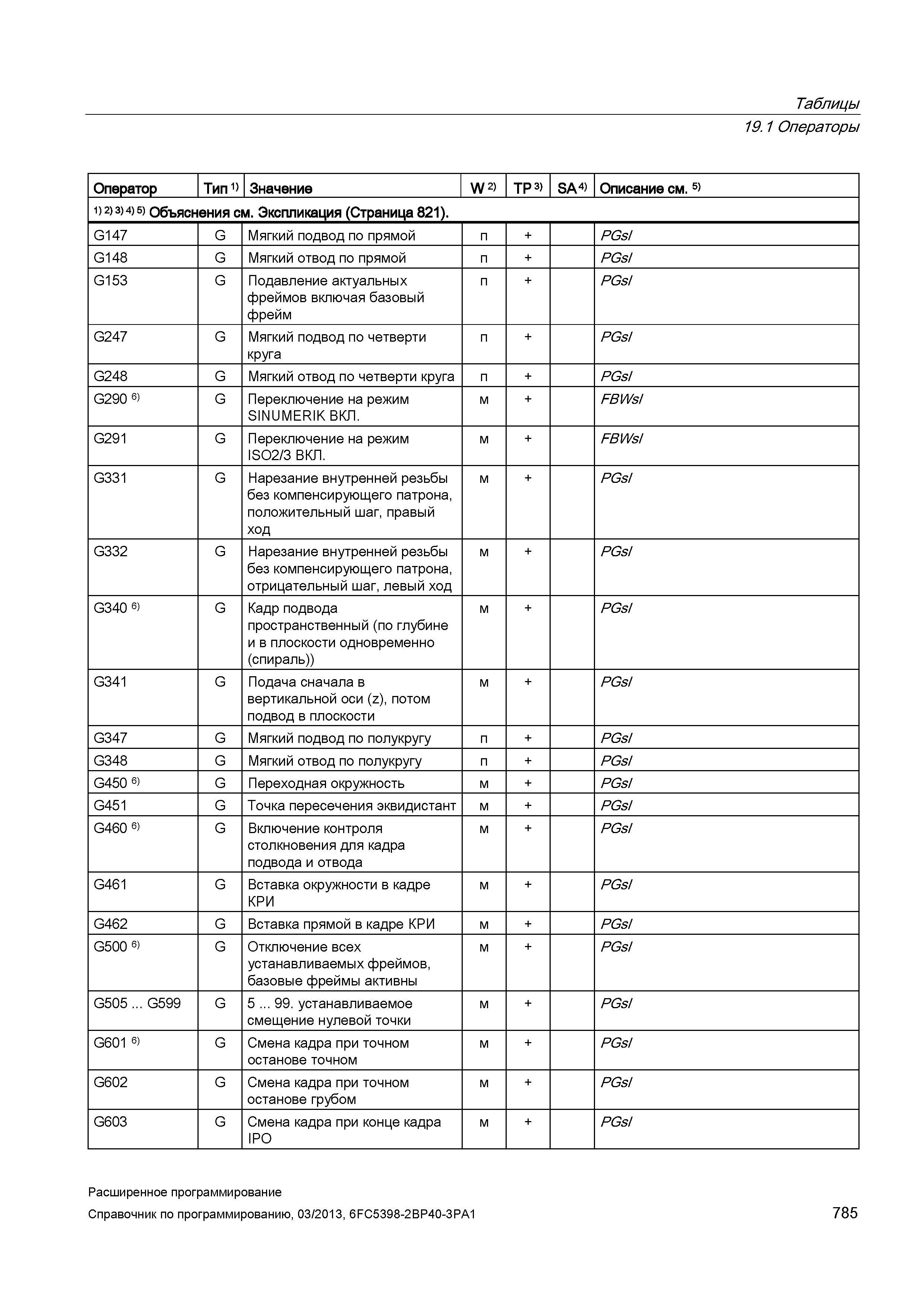

Таблицы 19.1 Операторы Оператор Тип 1) Значение W 2) TP 3) SA 4) Описание см. 5) 1) 2) 3) 4) 5) Объяснения см. Экспликация (Страница 821). G147 G Мягкий подвод по прямой п + PGsl G148 G Мягкий отвод по прямой п + PGsl G153 G Подавление актуальных фреймов включая базовый фрейм п + PGsl G247 G Мягкий подвод по четверти круга п + PGsl G248 G Мягкий отвод по четверти круга п + PGsl G290 6) G Переключение на режим SINUMERIK ВКЛ. м + FBWsI G291 G Переключение на режим ISO2/3 ВКЛ. м + FBWsl G331 G Нарезание внутренней резьбы без компенсирующего патрона, положительный шаг, правый ход м + PGsl G332 G Нарезание внутренней резьбы без компенсирующего патрона, отрицательный шаг, левый ход м + PGsl G340 6) G Кадр подвода пространственный (по глубине и в плоскости одновременно (спираль)) м + PGsl G341 G Подача сначала в вертикальной оси (z), потом подвод в плоскости м + PGsl G347 G Мягкий подвод по полукругу п + PGsl G348 G Мягкий отвод по полукругу п + PGsl G450 6) G Переходная окружность м + PGsl G451 G Точка пересечения эквидистант м + PGsl G460 6) G Включение контроля столкновения для кадра подвода и отвода м + PGsl G461 G Вставка окружности в кадре КРИ м + PGsl G462 G Вставка прямой в кадре КРИ м + PGsl G500 6) G Отключение всех устанавливаемых фреймов, базовые фреймы активны м + PGsl G505 ... G599 G 5 ... 99. устанавливаемое смещение нулевой точки м + PGsl G601 6) G Смена кадра при точном останове точном м + PGsl G602 G Смена кадра при точном останове грубом м + PGsl G603 G Смена кадра при конце кадра IPO м + PGsl Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 785
