758 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.758

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 758 0758 Lab2u

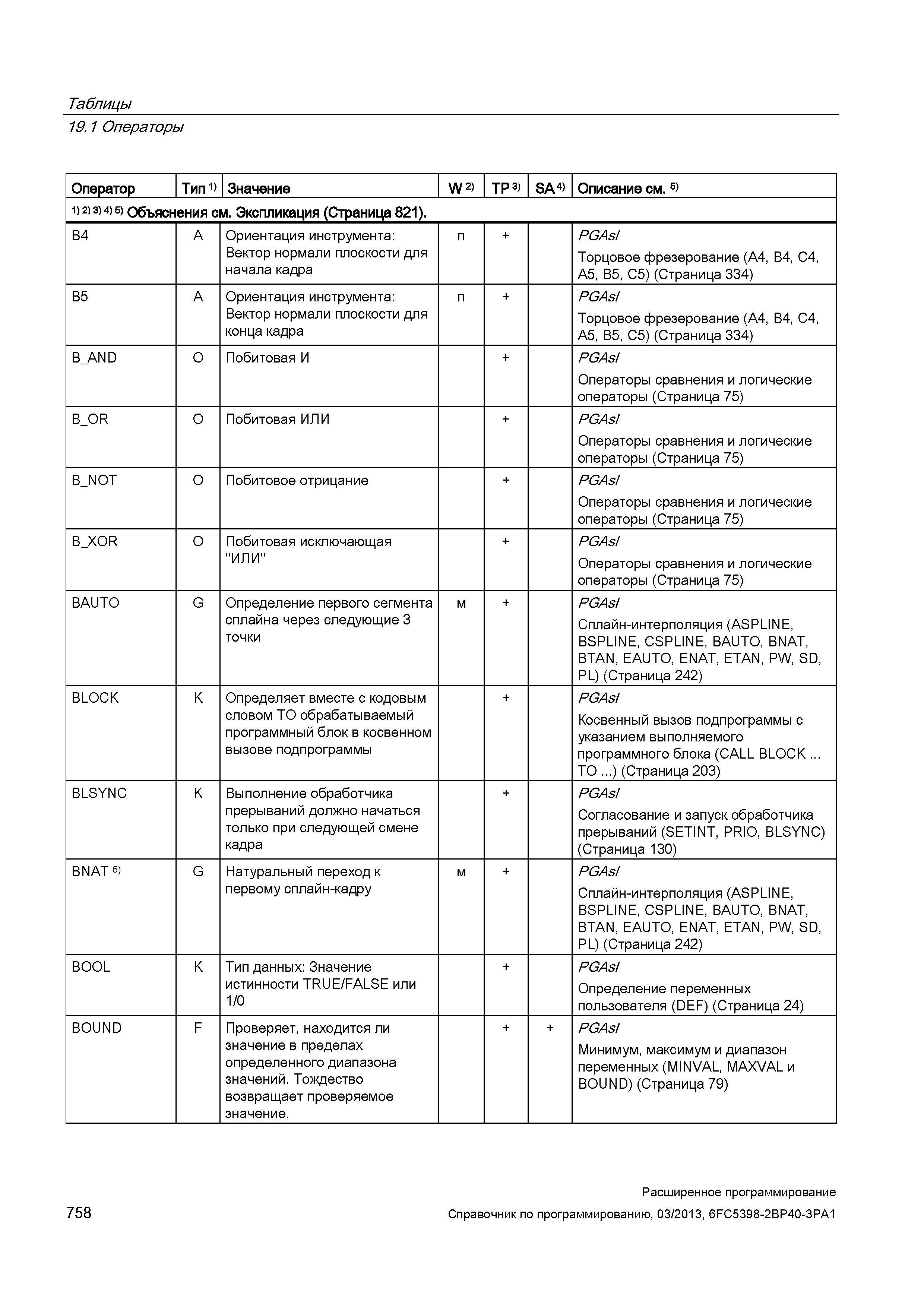

Таблицы 19.1 Операторы Оператор Тип 1) Значение W 2) TP 3) SA 4) Описание см. 5) 1) 2) 3> 4) 5) Объяснения см. Экспликация (Страница 821). B4 A Ориентация инструмента: Вектор нормали плоскости для начала кадра п + PGAsI Торцовое фрезерование (A4, B4, C4, A5, B5, C5) (Страница 334) B5 A Ориентация инструмента: Вектор нормали плоскости для конца кадра п + PGAsI Торцовое фрезерование (A4, B4, C4, A5, B5, C5) (Страница 334) B_AND O Побитовая И + PGAsI Операторы сравнения и логические операторы (Страница 75) B_OR O Побитовая ИЛИ + PGAsI Операторы сравнения и логические операторы (Страница 75) B_NOT O Побитовое отрицание + PGAsI Операторы сравнения и логические операторы (Страница 75) B_XOR O Побитовая исключающая "ИЛИ" + PGAsI Операторы сравнения и логические операторы (Страница 75) BAUTO G Определение первого сегмента сплайна через следующие 3 точки м + PGAsI Сплайн-интерполяция (ASPLINE, BSPLINE, CSPLINE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) (Страница 242) BLOCK K Определяет вместе с кодовым словом TO обрабатываемый программный блок в косвенном вызове подпрограммы + PGAsI Косвенный вызов подпрограммы с указанием выполняемого программного блока (CALL BLOCK ... TO ...) (Страница 203) BLSYNC K Выполнение обработчика прерываний должно начаться только при следующей смене кадра + PGAsI Согласование и запуск обработчика прерываний (SETINT, PRIO, BLSYNC) (Страница 130) BNAT 6) G Натуральный переход к первому сплайн-кадру м + PGAsI Сплайн-интерполяция (ASPLINE, BSPLINE, CSPLINE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) (Страница 242) BOOL K Тип данных: Значение истинности TRUE/FALSE или 1/0 + PGAsI Определение переменных пользователя (DEF) (Страница 24) BOUND F Проверяет, находится ли значение в пределах определенного диапазона значений. Тождество возвращает проверяемое значение. PGAsI Минимум, максимум и диапазон переменных (MINVAL, MAXVAL и BOUND) (Страница 79) 758 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
