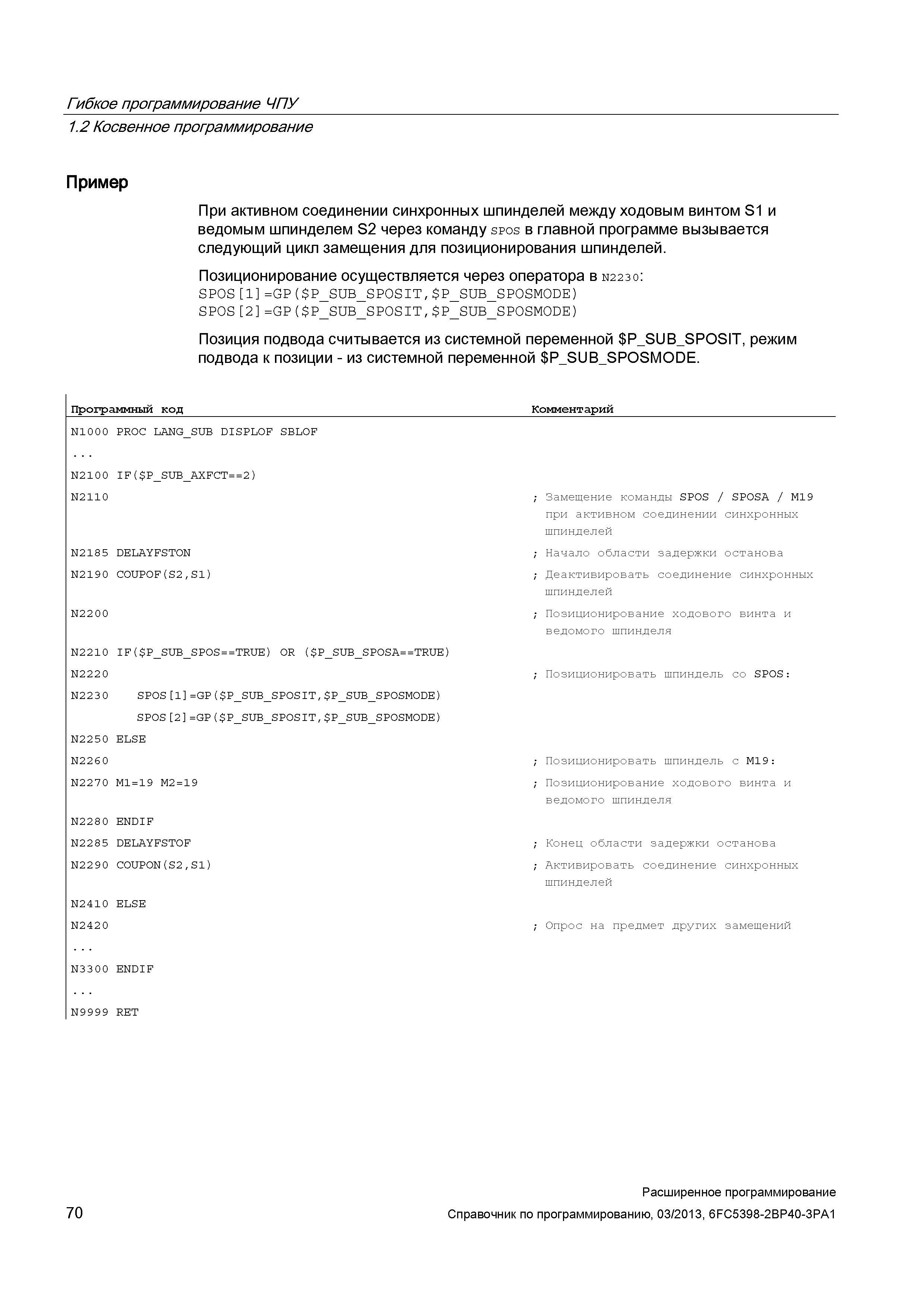

Пример косвенного программирования в стойке ЧПУ Сименс При активном соединении синхронных шпинделей между ходовым винтом S1 и ведомым шпинделем S2 через команду spos в главной программе вызывается следующий цикл замещения для позиционирования шпинделей. Позиционирование осуществляется через оператора в N2230: SPOS 1 =GP( P_SUB_SPOSIT, P_SUB_SPOSMODE) SPOS 2 =GP( P_SUB_SPOSIT, P_SUB_SPOSMODE) Позиция подвода считывается из системной переменной P_SUB_SPOSIT, режим подвода к позиции - из системной переменной P_SUB_SPOSMODE. Программный код Комментарий N1000 PROC LANG_SUB DISPLOF SBLOF N2100 IF( P_SUB_AXFCT 2) N2110 N218 5 DELAYFSTON N2190 COUPOF(S2,S1) N2210 IF( P_SUB_SPOS TRUE) OR ( P_SUB_SPOSA TRUE) N2220 N2230 SPOS 1 =GP( P_SUB_SPOSIT, P_SUB_SPOSMODE) SPOS 2 =GP( P_SUB_SPOSIT, P_SUB_SPOSMODE) N2250 ELSE N2260 N2270 M1=19 M2=19 N2280 ENDIF N2285 DELAYFSTOF N2290 COUPON(S2,S1) N2410 ELSE N2420 N3300 ENDIF N9999 RET Замещение команды SPOS / SPOSA / M19 при активном соединении синхронных шпинделей Начало области задержки останова Деактивировать соединение синхронных шпинделей Позиционирование ходового винта и ведомого шпинделя Позиционировать шпиндель со SPOS: Позиционировать шпиндель с M19: Позиционирование ходового винта и ведомого шпинделя Конец области задержки останова Активировать соединение синхронных шпинделей Опрос на предмет других замещений 70 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 Гибкое программирование ЧПУ 1.2
