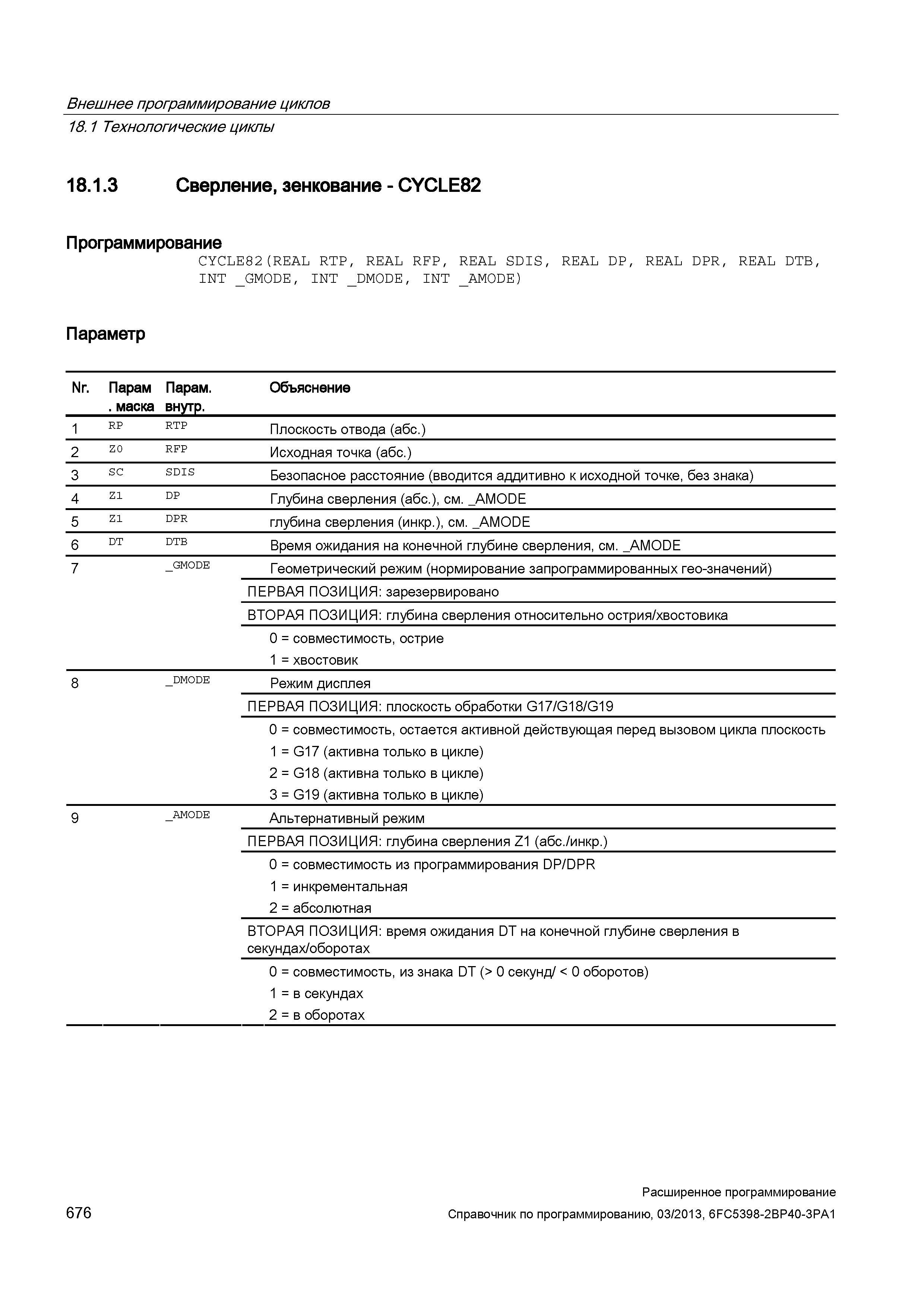

Внешнее программирование циклов 18.1 Технологические циклы 18.1.3 Сверление, зенкование - CYCLE82 Программирование CYCLE82(REAL RTP, REAL RFP, REAL SDIS, REAL DP, REAL DPR, REAL DTB, INT _GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP RTP Плоскость отвода (абс.) 2 Z0 RFP Исходная точка (абс.) 3 SC SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 DP Глубина сверления (абс.), см. _AMODE 5 Z1 DPR глубина сверления (инкр.), см. _AMODE 6 DT DTB Время ожидания на конечной глубине сверления, см. _AMODE 7 _GMODE Геометрический режим (нормирование запрограммированных гео-значений) ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: глубина сверления относительно острия/хвостовика 0 = совместимость, острие 1 = хвостовик 8 _dmode Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 9 _amode Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: глубина сверления Z1 (абс./инкр.) 0 = совместимость из программирования DP/DPR 1 = инкрементальная 2 = абсолютная ВТОРАЯ ПОЗИЦИЯ: время ожидания DT на конечной глубине сверления в секундах/оборотах 0 = совместимость, из знака DT (> 0 секунд/ < 0 оборотов) 1 = в секундах 2 = в оборотах 676 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
