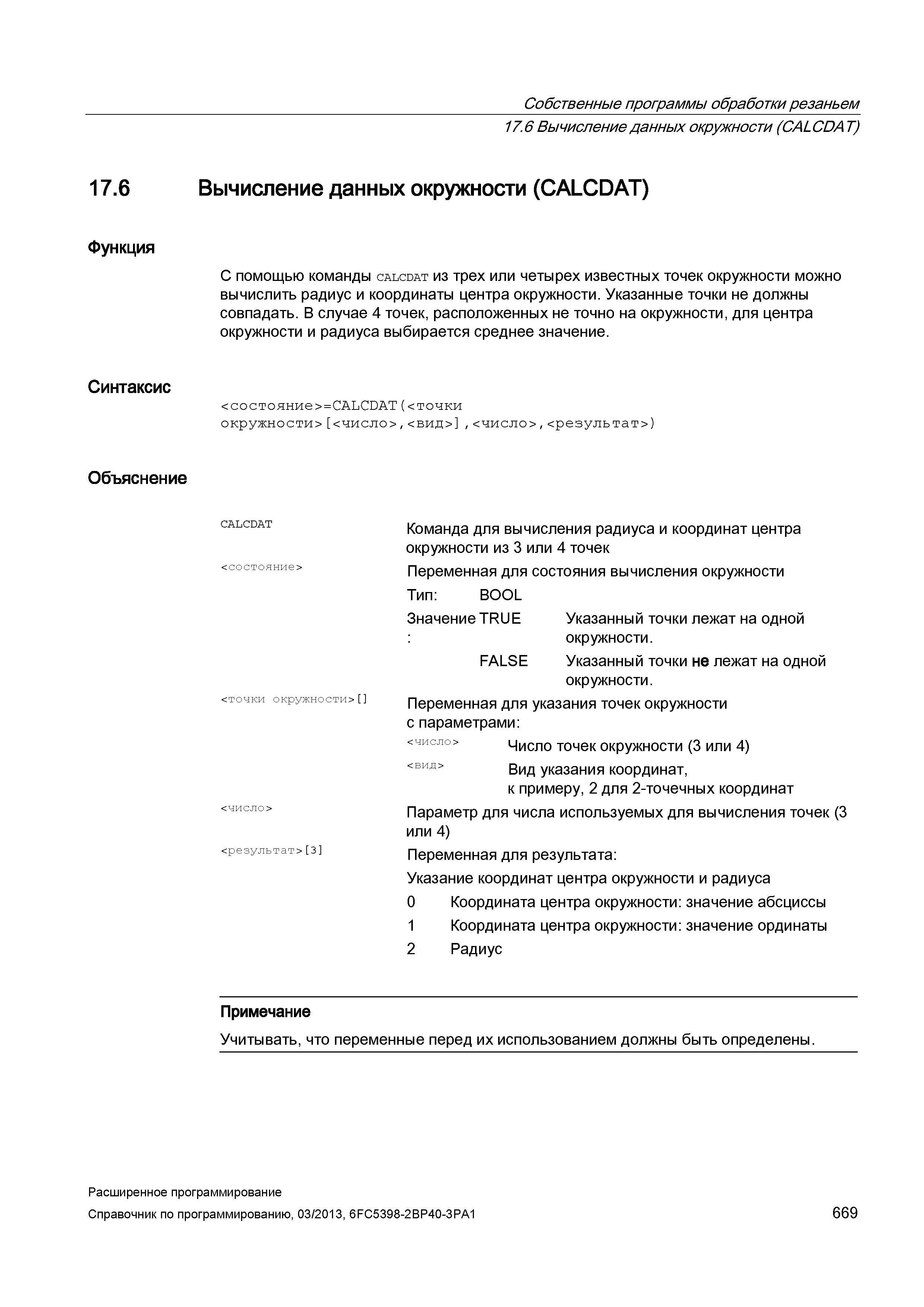

Собственные программы обработки резаньем 17.6 Вычисление данных окружности (CALCDAT) 17.6 Вычисление данных окружности (CALCDAT) Функция С помощью команды calcdat из трех или четырех известных точек окружности можно вычислить радиус и координаты центра окружности. Указанные точки не должны совпадать. В случае 4 точек, расположенных не точно на окружности, для центра окружности и радиуса выбирается среднее значение. Синтаксис <состояние>=САЬСБАТ(<точки окружности> <число>,<вид> ,<число>,<результат>) Объяснение <состояние> <точки окружности> <число> <результат> 3 Команда для вычисления радиуса и координат центра окружности из 3 или 4 точек Переменная для состояния вычисления окружности Тип: BOOL Значение TRUE Указанный точки лежат на одной : окружности. FALSE Указанный точки не лежат на одной окружности. Переменная для указания точек окружности с параметрами: <число> Число точек окружности (3 или 4) <вид> Вид указания координат, к примеру, 2 для 2-точечных координат Параметр для числа используемых для вычисления точек (3 или 4) Переменная для результата: Указание координат центра окружности и радиуса 0 Координата центра окружности: значение абсциссы 1 Координата центра окружности: значение ординаты 2 Радиус Примечание Учитывать, что переменные перед их использованием должны быть определены. CALCDAT Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 669
