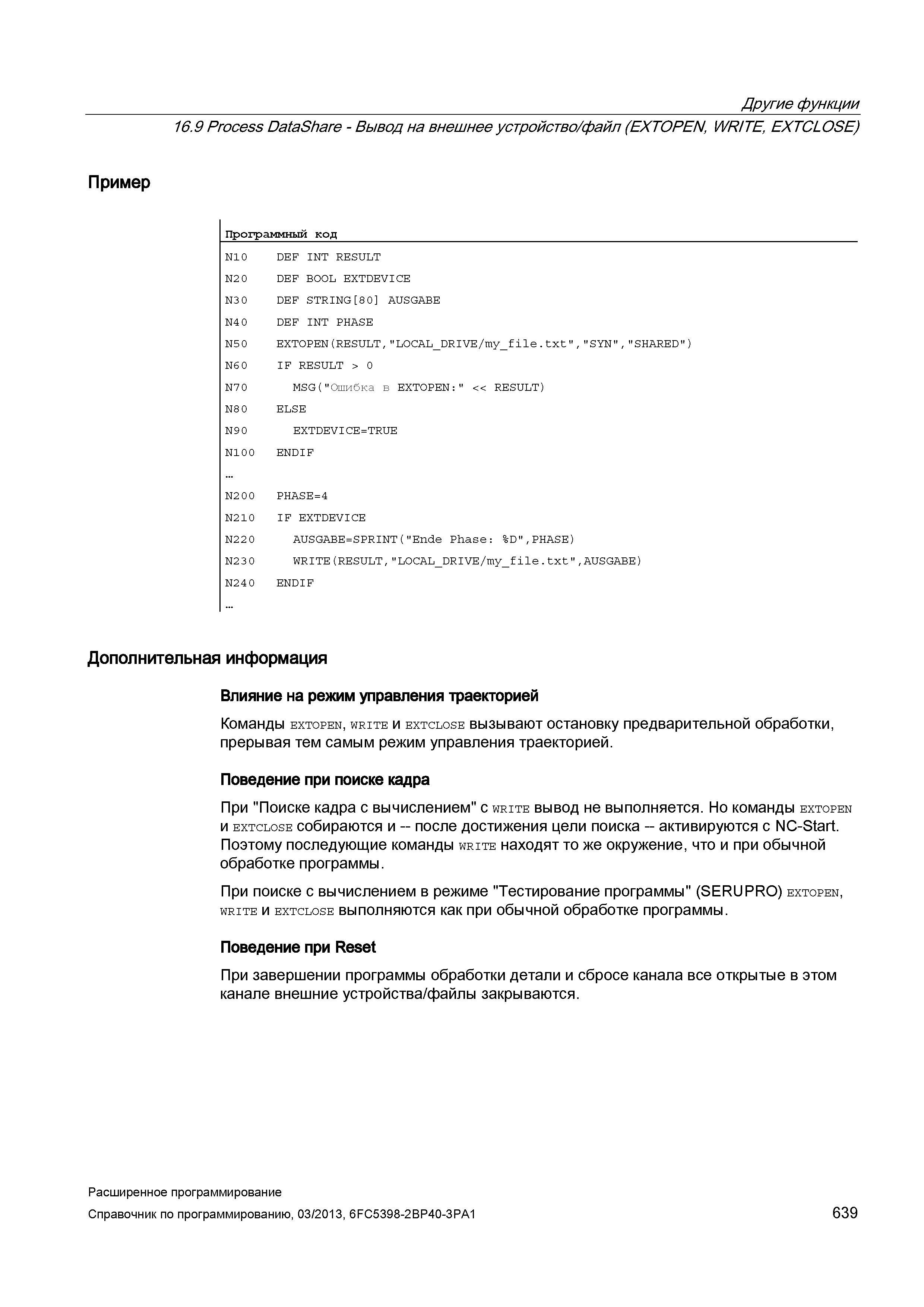

Другие функции 16.9 Process DataShare - Вывод на внешнее устройство/файл (EXTOPEN, WRITE, EXTCLOSE) Пример Программный код N10 DEF INT RESULT N2 0 DEF BOOL EXTDEVICE N3 0 DEF STRING 8 0 AUSGABE N4 0 DEF INT PHASE N50 EXTOPEN(RESULT,"LOCAL_DRIVE/my_file.txt","SYN","SHARED") N6 0 IF RESULT > 0 N70 MSG("Ошибка в EXTOPEN:" << RESULT) N8 0 ELSE N90 EXTDEVICE=TRUE N100 ENDIF N200 PHASE=4 N210 IF EXTDEVICE N220 AUSGABE=SPRINT("Ende Phase: %D",PHASE) N230 WRITE(RESULT,"LOCAL_DRIVE/my_file.txt",AUSGABE) N240 ENDIF Дополнительная информация Влияние на режим управления траекторией Команды extopen, write и extclose вызывают остановку предварительной обработки, прерывая тем самым режим управления траекторией. Поведение при поиске кадра При "Поиске кадра с вычислением" с write вывод не выполняется. Но команды extopen и extclose собираются и после достижения цели поиска активируются с NC-Start. Поэтому последующие команды write находят то же окружение, что и при обычной обработке программы. При поиске с вычислением в режиме "Тестирование программы" (SERUPRO) extopen, write и extclose выполняются как при обычной обработке программы. Поведение при Reset При завершении программы обработки детали и сбросе канала все открытые в этом канале внешние устройства/файлы закрываются. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 639
