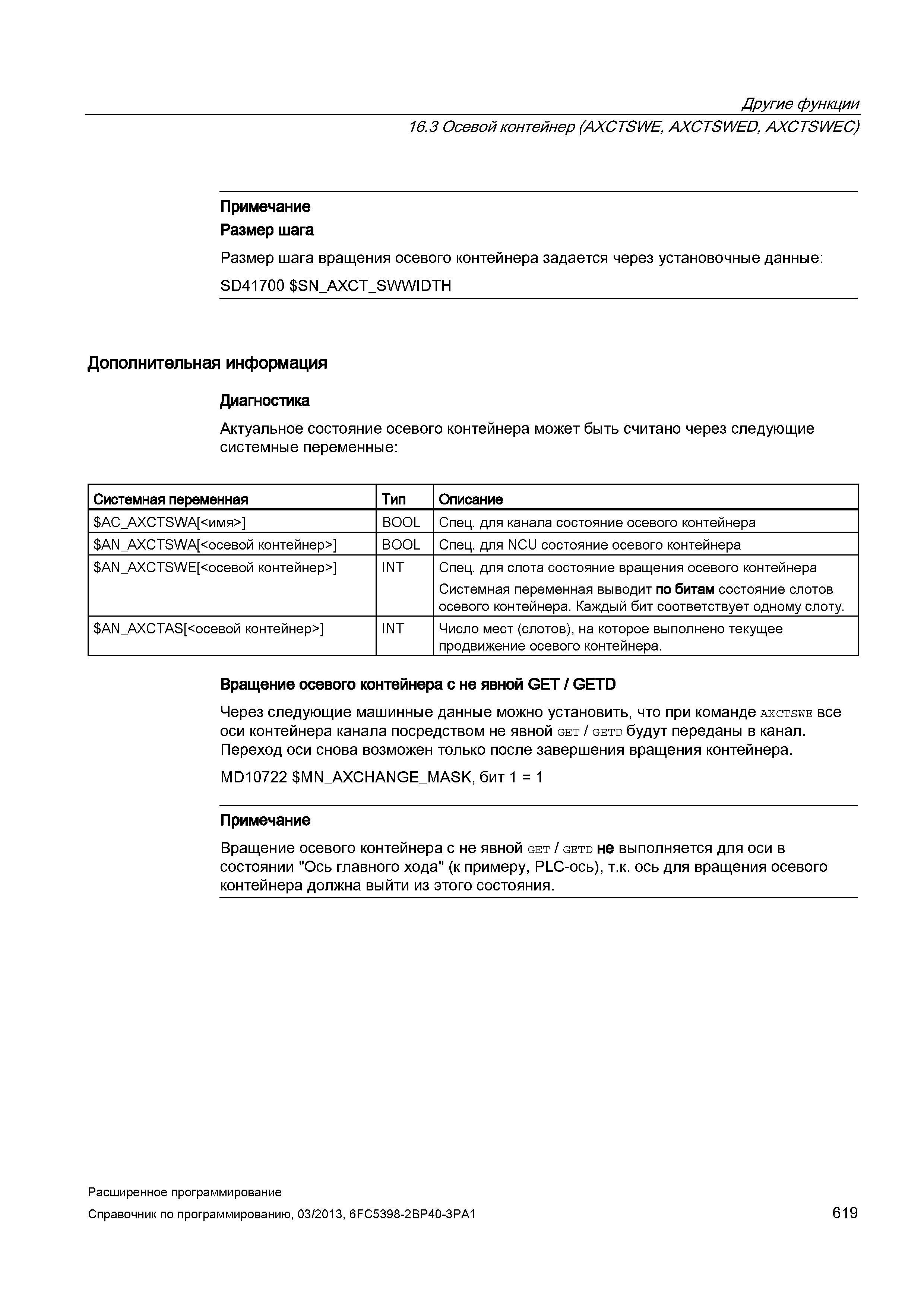

Другие функции 16.3 Осевой контейнер (AXCTSWE, AXCTSWED , AXCTSWEC) Примечание Размер шага Размер шага вращения осевого контейнера задается через установочные данные: SD41700 SN_AXCT_SWWIDTH Дополнительная информация Диагностика Актуальное состояние осевого контейнера может быть считано через следующие системные переменные: Системная переменная Тип Описание AC_AXCTSWA <имя> BOOL Спец. для канала состояние осевого контейнера AN_AXCTSWA <осевой контейнер> BOOL Спец. для NCU состояние осевого контейнера AN_AXCTSWE <осевой контейнер> INT Спец. для слота состояние вращения осевого контейнера Системная переменная выводит по битам состояние слотов осевого контейнера. Каждый бит соответствует одному слоту. AN_AXCTAS <осевой контейнер> INT Число мест (слотов), на которое выполнено текущее продвижение осевого контейнера. Вращение осевого контейнера с не явной GET / GETD Через следующие машинные данные можно установить, что при команде axctswe все оси контейнера канала посредством не явной get / getd будут переданы в канал. Переход оси снова возможен только после завершения вращения контейнера. MD10722 MN_AXCHANGE_MASK, бит 1 = 1 Примечание Вращение осевого контейнера с не явной get / getd не выполняется для оси в состоянии "Ось главного хода" (к примеру, PLC-ось), т.к. ось для вращения осевого контейнера должна выйти из этого состояния. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 619
