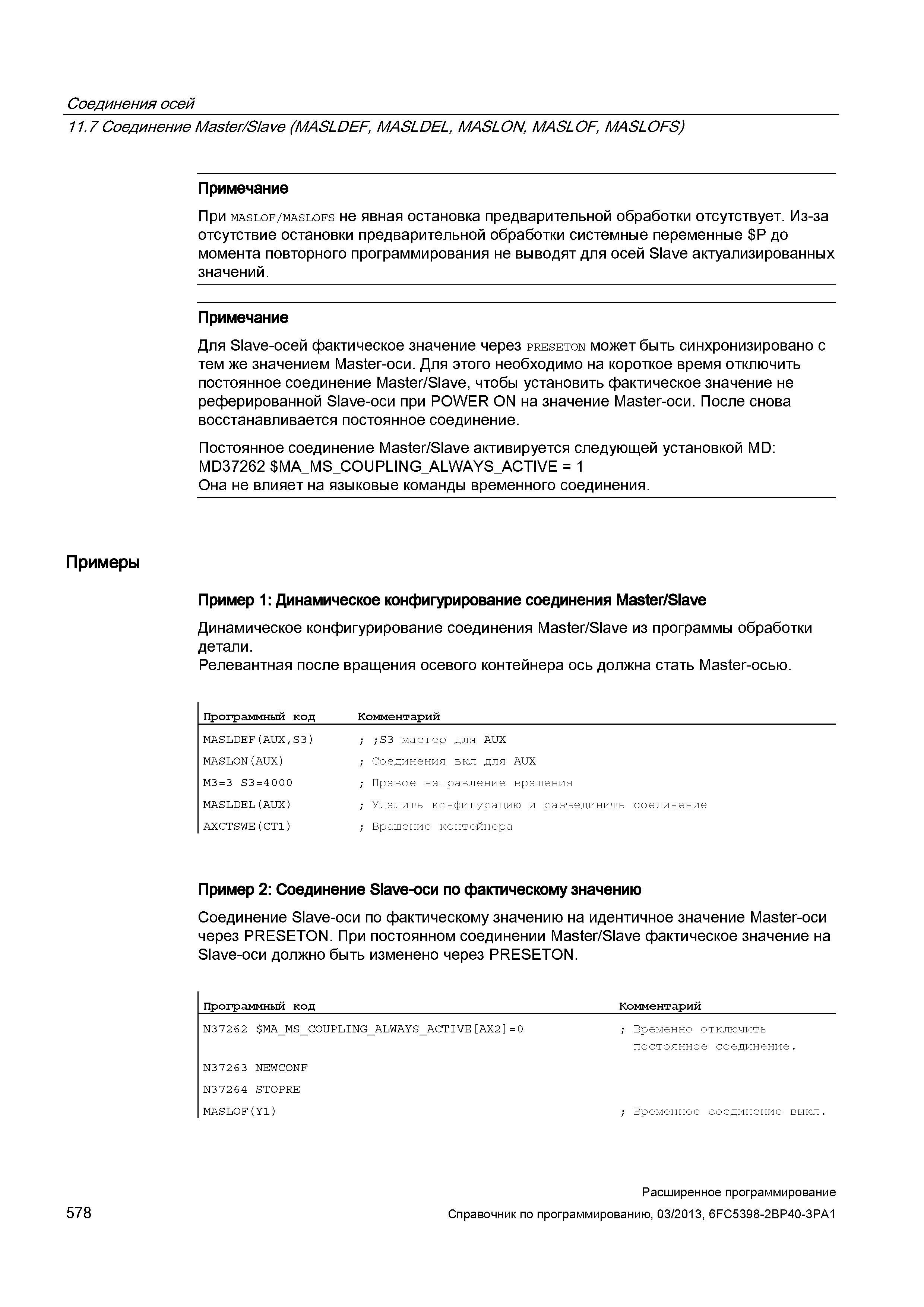

Соединения осей 11.7Соединение Master/Slave (MASLDEF, MASLDEL, MASLON, MASLOF, MASLOFS) Примечание При maslof/maslofs не явная остановка предварительной обработки отсутствует. Из-за отсутствие остановки предварительной обработки системные переменные Р до момента повторного программирования не выводят для осей Slave актуализированных значений. Примечание Для Slave-осей фактическое значение через preseton может быть синхронизировано с тем же значением Master-оси. Для этого необходимо на короткое время отключить постоянное соединение Master/Slave, чтобы установить фактическое значение не реферированной Slave-оси при POWER ON на значение Master-оси. После снова восстанавливается постоянное соединение. Постоянное соединение Master/Slave активируется следующей установкой MD: MD37262 MA_MS_COUPLING_ALWAYS_ACTIVE = 1 Она не влияет на языковые команды временного соединения. Примеры Пример 1: Динамическое конфигурирование соединения Master/Slave Динамическое конфигурирование соединения Master/Slave из программы обработки детали. Релевантная после вращения осевого контейнера ось должна стать Master-осью. Программный код Комментарий MASLDEF(AUX,S3) ; ;S3 мастер для AUX MASLON(AUX) ; Соединения вкл для AUX M3=3 S3=4000 ; Правое направление вращения MASLDEL(AUX) ; Удалить конфигурацию и разъединить соединение AXCTSWE(CT1) ; Вращение контейнера Пример 2: Соединение Slave-оси по фактическому значению Соединение Slave-оси по фактическому значению на идентичное значение Master-оси через PRESETON. При постоянном соединении Master/Slave фактическое значение на Slave-оси должно быть изменено через PRESETON. Программный код Комментарий N37262 MA_MS_COUPLING_ALWAYS_ACTIVE AX2 =0 ; Временно отключить постоянное соединение. N3 72 6 3 NEWCONF N37264 STOPRE MASLOF(Y1) ; Временное соединение выкл. 578 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
