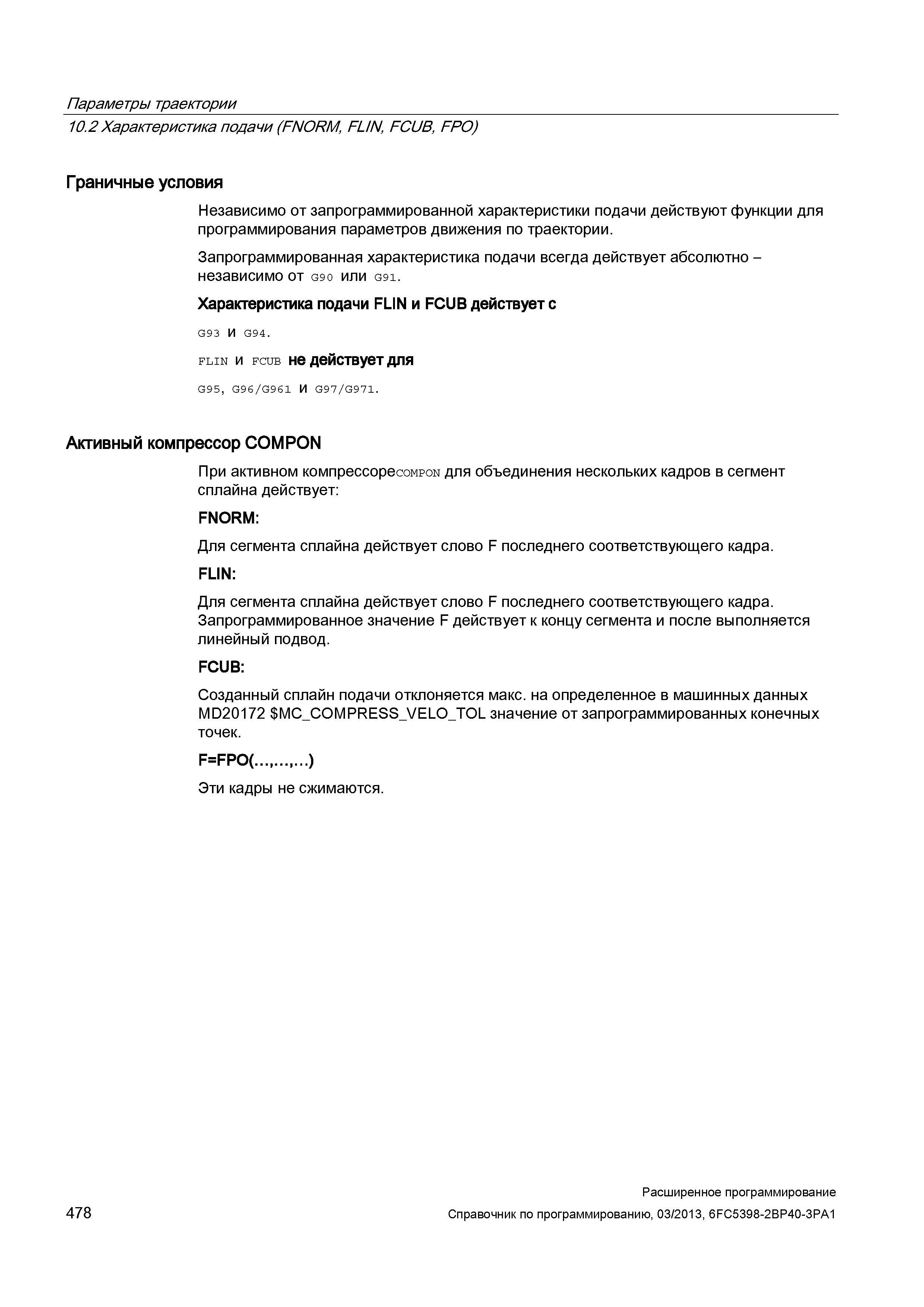

Параметры траектории 10.2 Характеристика подачи (FNORM, FL/N, FCUB, FPO) Граничные условия Независимо от запрограммированной характеристики подачи действуют функции для программирования параметров движения по траектории. Запрограммированная характеристика подачи всегда действует абсолютно -независимо от G90 или G91. Характеристика подачи FLIN и FCUB действует с G93 и G94. flin и fcub не действует для G95, G96/G961 и G97/G971. Активный компрессор COMPON При активном компрессореcoмpoN для объединения нескольких кадров в сегмент сплайна действует: FNORM: Для сегмента сплайна действует слово F последнего соответствующего кадра. FLIN: Для сегмента сплайна действует слово F последнего соответствующего кадра. Запрограммированное значение F действует к концу сегмента и после выполняется линейный подвод. FCUB: Созданный сплайн подачи отклоняется макс. на определенное в машинных данных MD20172 MC_COMPRESS_VELO_TOL значение от запрограммированных конечных точек. F=FPO( ...) Эти кадры не сжимаются. Расширенное программирование 478 Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
