287 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.287 |
|||||

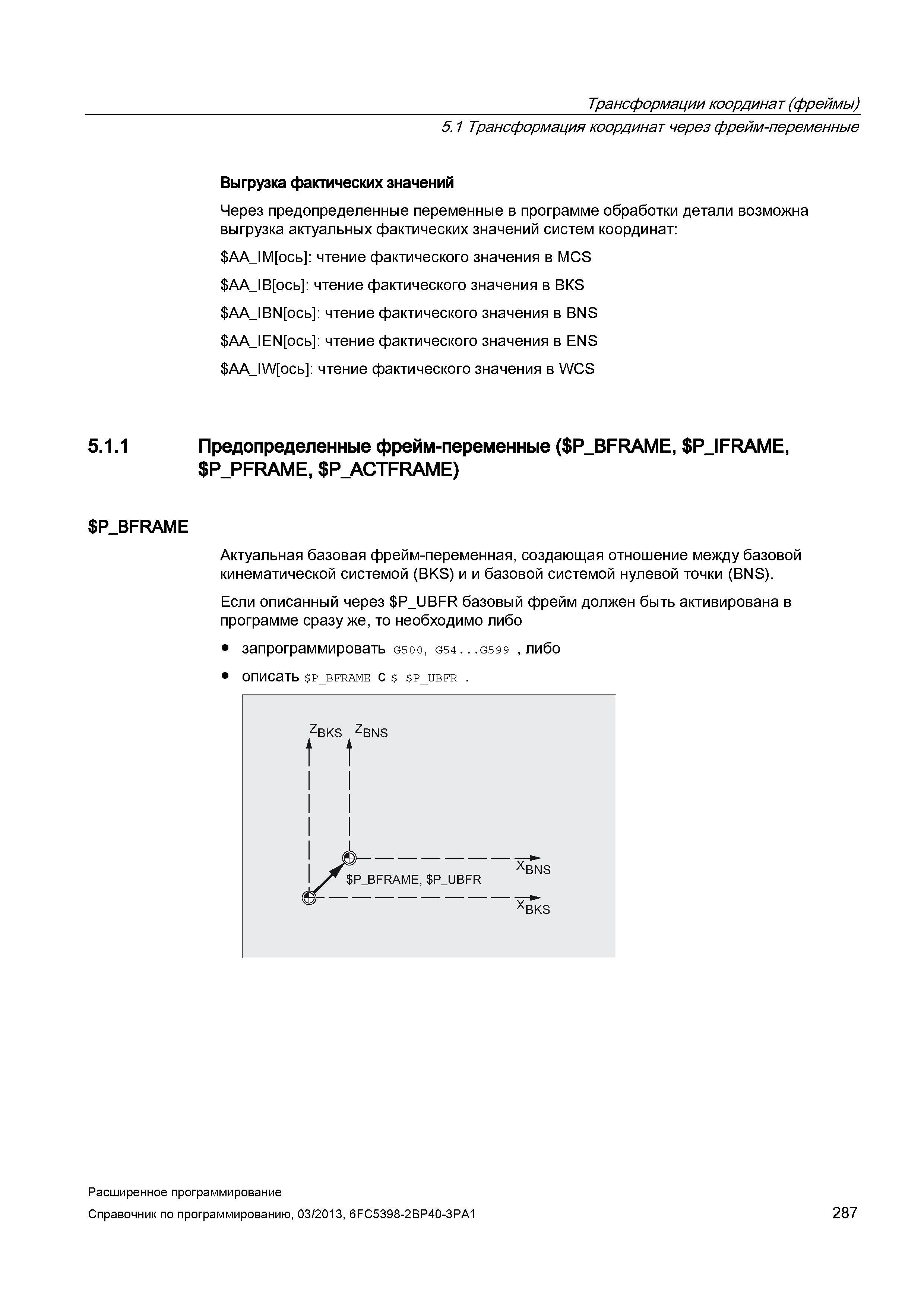

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 287 0287 Lab2u Трансформации координат (фреймы) 5.1 Трансформация координат через фрейм-переменные Выгрузка фактических значений Через предопределенные переменные в программе обработки детали возможна выгрузка актуальных фактических значений систем координат: AA_IM ось : чтение фактического значения в MOS AA_IВ ось : чтение фактического значения в ВКБ AA_IВN ось : чтение фактического значения в ВNS AA_IEN ось : чтение фактического значения в ENS AA_IW ось : чтение фактического значения в WCS 5.1.1 Предопределенные фрейм-переменные ( P_BFRAME, P_IFRAME, P_PFRAME, P_ACTFRAME) P_BFRAME Актуальная базовая фрейм-переменная, создающая отношение между базовой кинематической системой (BKS) и и базовой системой нулевой точки (BNS). Если описанный через P_UBFR базовый фрейм должен быть активирована в программе сразу же, то необходимо либо запрограммировать G500, G54...G599 , либо описать P_BFRAME с P_UBFR . Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 287 |
|||||
