SIEMENS | Руководство SIEMENS 2013 840D Расширенное программирование (Всего 894 стр.)




246 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.246
246 Специальные команды перемещения 4 2 Сплайн-интерполяция (ASPLINE, BSPLINE, CSPL/NE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) Програ Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование стоек числового программного управления (ЧПУ) металлорежущих станков вер. 2013 Стр. 246

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 246 0246 Lab2u

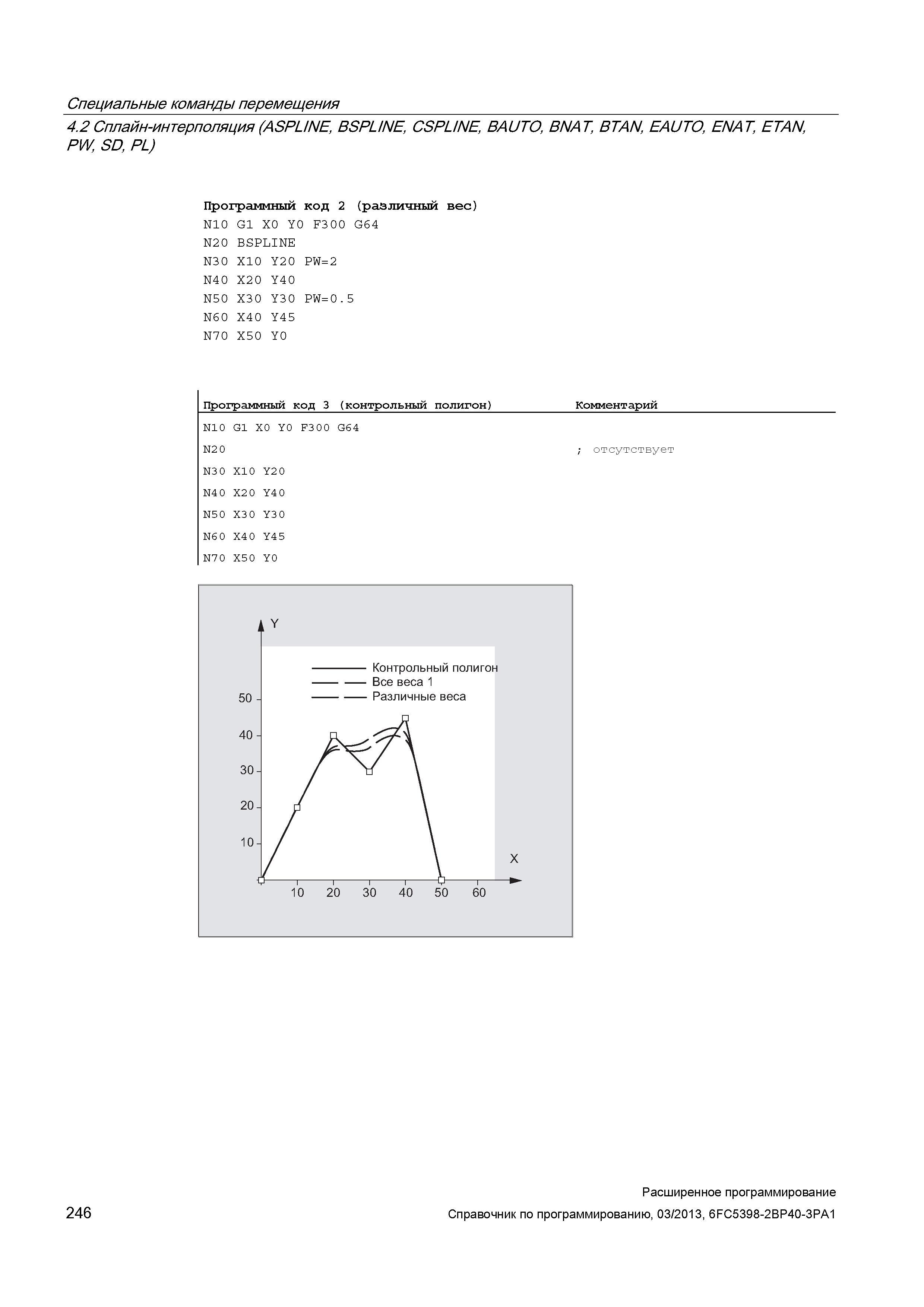

Специальные команды перемещения 4.2 Сплайн-интерполяция (ASPLINE, BSPLINE, CSPL/NE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) Программный код 2 (различный вес) N10 G1 X0 Y0 F3 00 G64 N20 BSPLINE N30 X10 Y20 PW=2 N40 X2 0 Y40 N50 X30 Y3 0 PW=0.5 N60 X4 0 Y45 N70 X50 Y0 Программный код 3 (контрольный полигон) Комментарий N10 G1 X0 Y0 F3 0 0 G64 N2 0 ; отсутствует N3 0 X10 Y20 N4 0 X2 0 Y40 N50 X3 0 Y30 N6 0 X4 0 Y45 N70 X50 Y0 k Y 50 - Контрольный полигон Все веса 1 Различные веса 40- 30- 20- 10- / \ X 10 20 30 40 50 60 246 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
