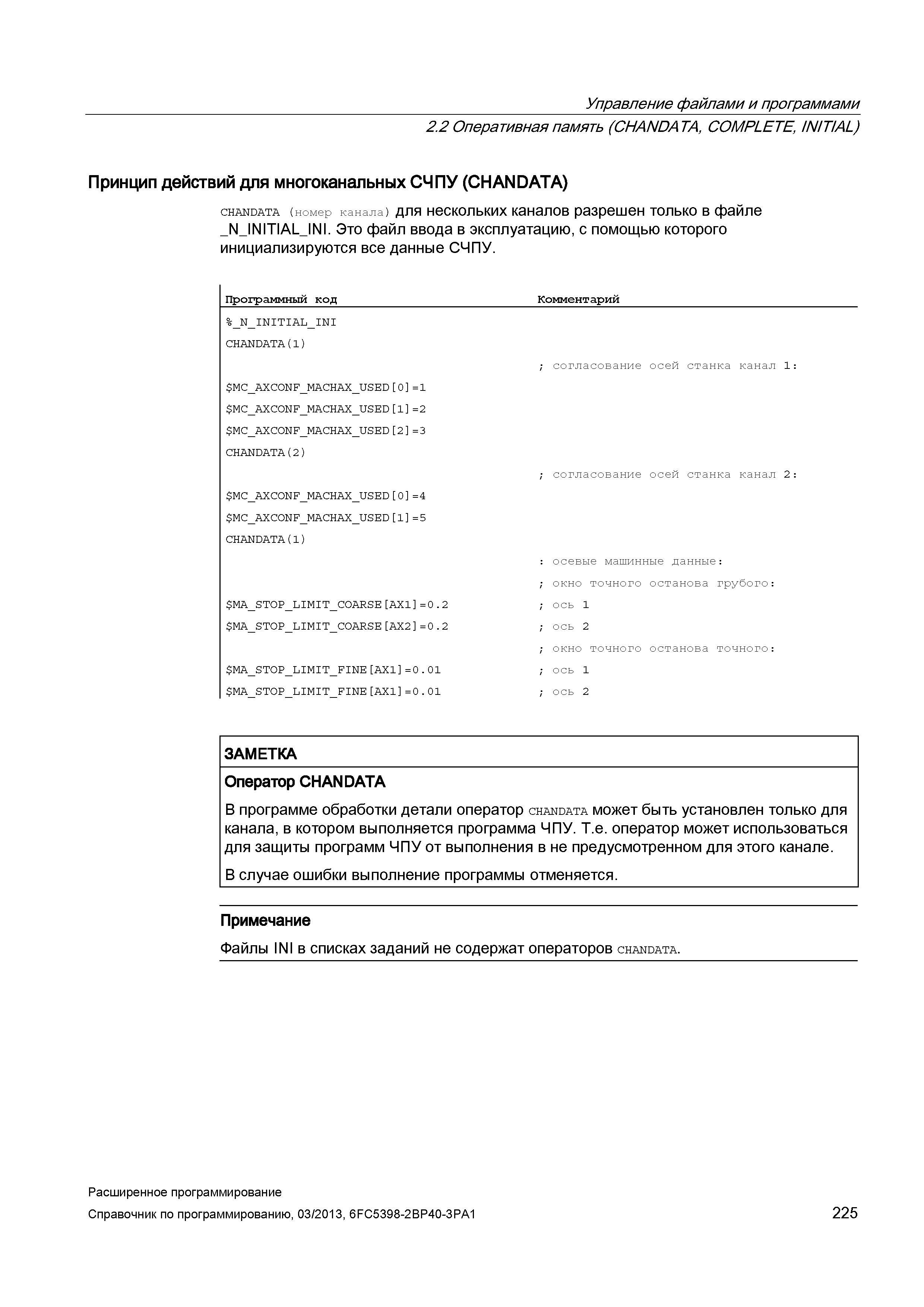

Управление файлами и программами 2.2 Оперативная память (CHANDATA, COMPLETE, INITIAL) Принцип действий для многоканальных СЧПУ (CHANDATA) chandata (номер канала) для нескольких каналов разрешен только в файле _N_INITIAL_INI. Это файл ввода в эксплуатацию, с помощью которого инициализируются все данные СЧПУ. Программный код Комментарий %_N_INITIAL_INI CHANDATA(1) согласование осей станка канал 1: MC_AXCONF_MACHAX_USED 0 =1 MC_AXCONF_MACHAX_USED 1 =2 MC_AXCONF_MACHAX_USED 2 =3 CHANDATA(2) согласование осей станка канал 2: MC_AXCONF_MACHAX_USED 0 =4 MC_AXCONF_MACHAX_USED 1 =5 CHANDATA(1) осевые машинные данные: окно точного останова грубого: MA_STOP_LIMIT_COARSE AX1 =0.2 ось 1 MA_STOP_LIMIT_COARSE AX2 =0.2 ось 2 окно точного останова точного: MA_STOP_LIMIT_FINE AX1 =0.01 ось 1 MA_STOP_LIMIT_FINE AX1 =0.01 ось 2 ЗАМЕТКА Оператор CHANDATA В программе обработки детали оператор chandata может быть установлен только для канала, в котором выполняется программа ЧПУ. Т.е. оператор может использоваться для защиты программ ЧПУ от выполнения в не предусмотренном для этого канале. В случае ошибки выполнение программы отменяется. Примечание Файлы INI в списках заданий не содержат операторов chandata. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 225
