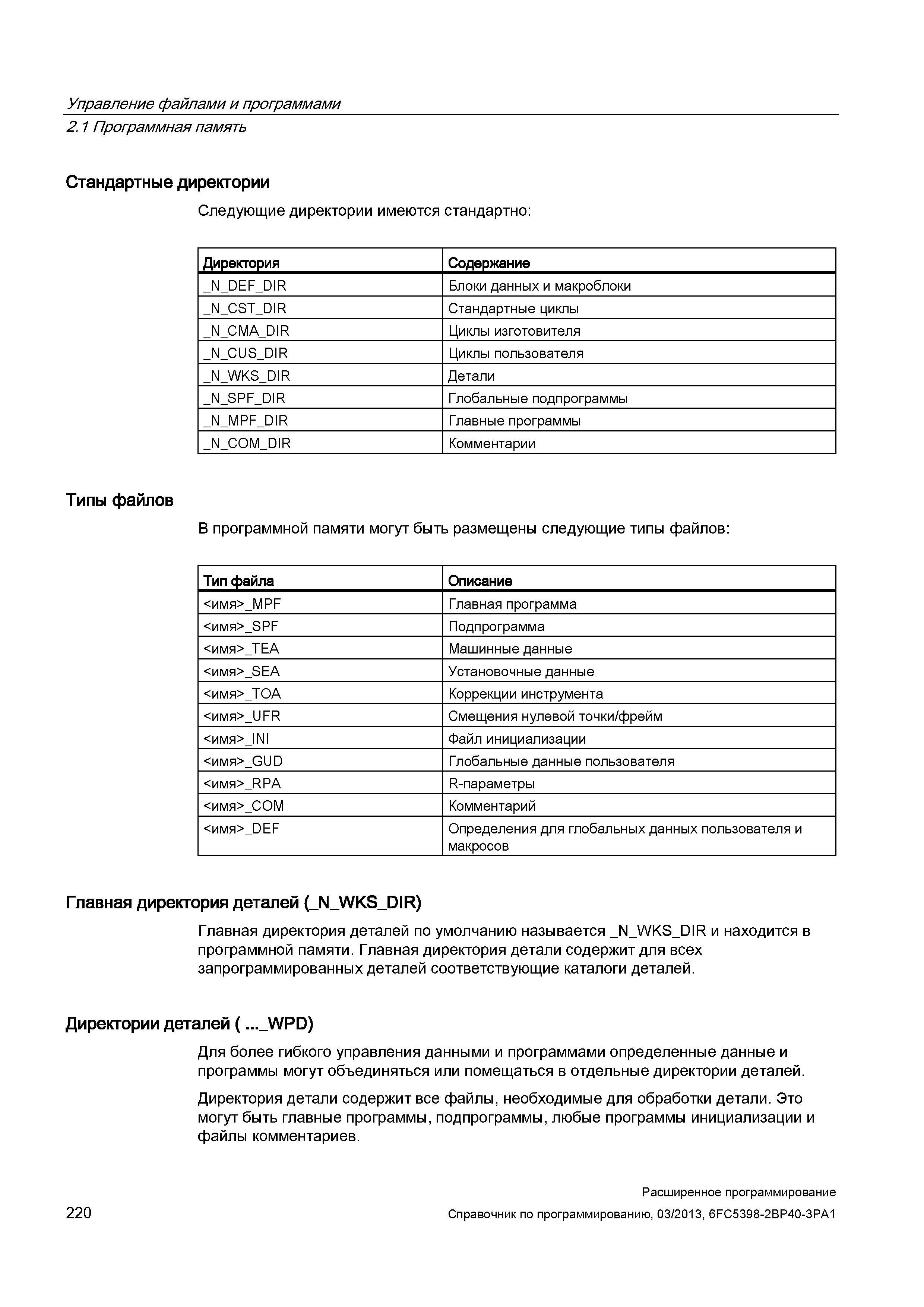

220 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.220

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 220 0220 Lab2u

Управление файлами и программами 2.1 Программная память Стандартные директории Следующие директории имеются стандартно: Директория Содержание _N_DEF_DIR Блоки данных и макроблоки _N_CST_DIR Стандартные циклы _N_CMA_DIR Циклы изготовителя _N_CUS_DIR Циклы пользователя _N_WKS_DIR Детали _N_SPF_DIR Глобальные подпрограммы _N_MPF_DIR Главные программы _N_COM_DIR Комментарии Типы файлов В программной памяти могут быть размещены следующие типы файлов: Тип файла Описание <имя>_MPF Главная программа <имя>_SPF Подпрограмма <имя>_ТБД Машинные данные <имя>_SEA Установочные данные <имя>_TOД Коррекции инструмента <имя>_UFR Смещения нулевой точки/фрейм <имя>_ М Файл инициализации <имя>_GUD Глобальные данные пользователя <имя>_RPA R-параметры <имя>_COM Комментарий <имя>_DEF Определения для глобальных данных пользователя и макросов Главная директория деталей (_N_WKS_DIR) Главная директория деталей по умолчанию называется _N_WKS_DIR и находится в программной памяти. Главная директория детали содержит для всех запрограммированных деталей соответствующие каталоги деталей. Директории деталей ( ..._WPD) Для более гибкого управления данными и программами определенные данные и программы могут объединяться или помещаться в отдельные директории деталей. Директория детали содержит все файлы, необходимые для обработки детали. Это могут быть главные программы, подпрограммы, любые программы инициализации и файлы комментариев. 220 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
