41 Руководство SANDVIK COROMANT 2015 Инженерные решения для зубофрезерования Стр.41

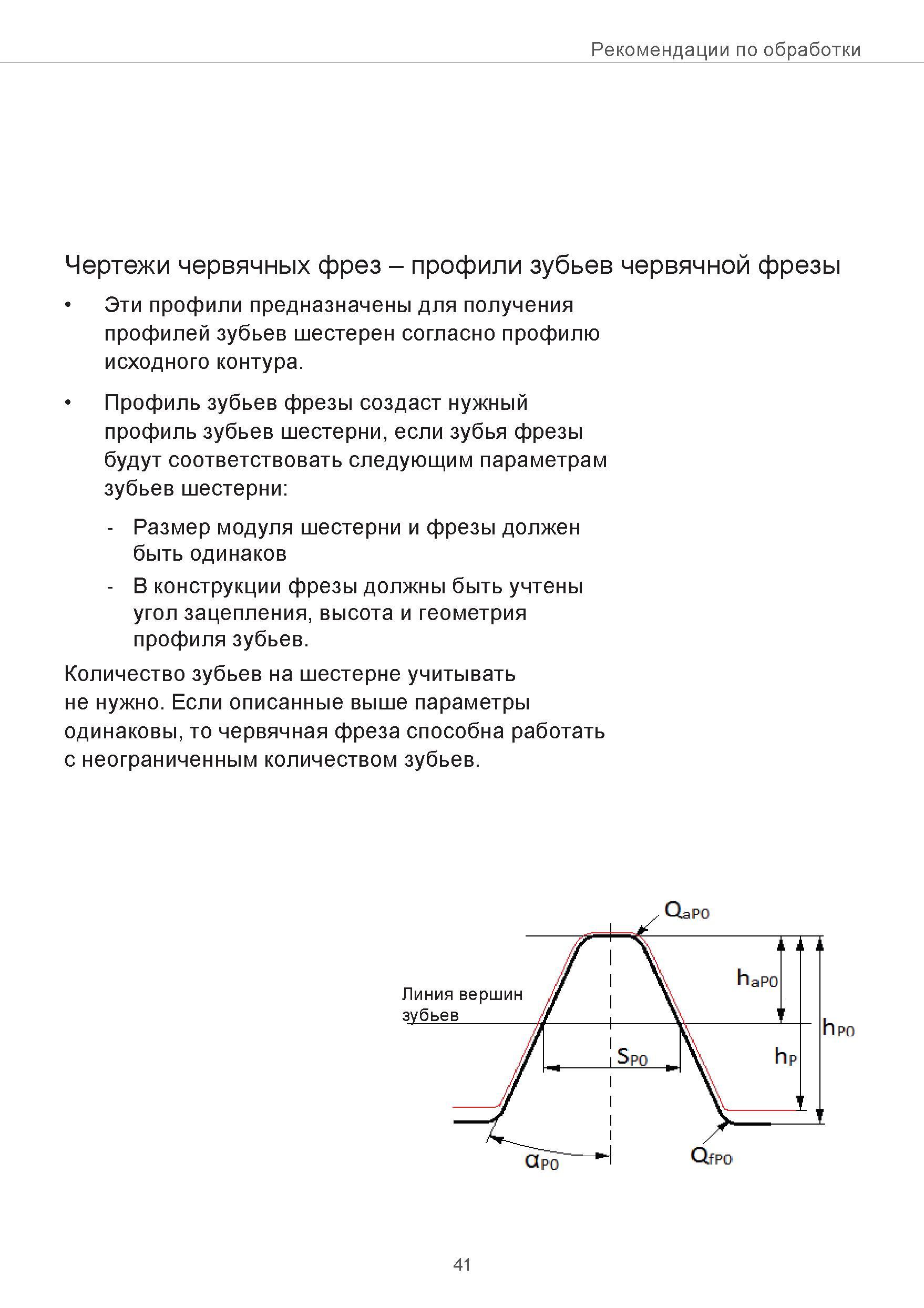

0 Рекомендации по обработки Чертежи червячных фрез - профили зубьев червячной фрезы Эти профили предназначены для получения профилей зубьев шестерен согласно профилю исходного контура. Профиль зубьев фрезы создаст нужный профиль зубьев шестерни, если зубья фрезы будут соответствовать следующим параметрам зубьев шестерни: - Размер модуля шестерни и фрезы должен быть одинаков - В конструкции фрезы должны быть учтены угол зацепления, высота и геометрия профиля зубьев. Количество зубьев на шестерне учитывать не нужно. Если описанные выше параметры одинаковы, то червячная фреза способна работать с неограниченным количеством зубьев. 41
