Руководство SANDVIK COROMANT 2010 Резьбонарезной инструмент (Всего 118 стр.)
|
|
|

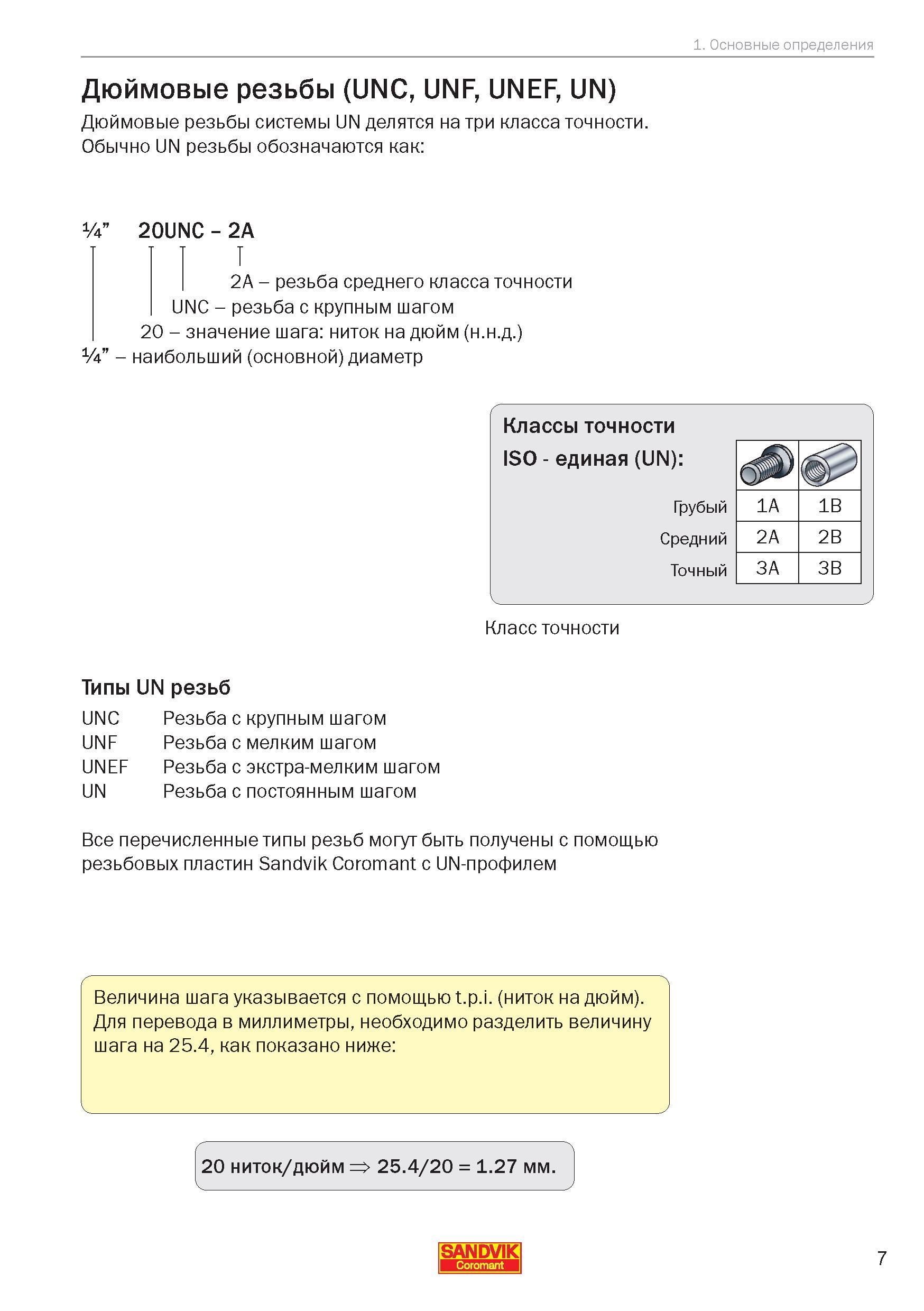

7 Руководство SANDVIK COROMANT 2010 Резьбовой инструмент для точения и фрезерования Стр.7
|
Унифицированные дюймовые резьбы системы UN (UNC, UNF, UNEF, UN) делятся на три класса точности Обычно UN резьбы обозначаются как: 1/4” 20UNC - 2A
Унифицированные дюймовые резьбы системы UN (UNC, UNF, UNEF, UN) делятся на три класса точности. Обычно UN резьбы обозначаются как: 1/4” 20UNC - 2A I 2A - резьба среднего класса точности UNC - резьба с крупным шагом 20 - значение шага: ниток на дюйм (н.н.д.) Ул” - наибольший (основной) диаметр Классы точности ISO - единая (UN): Грубый 1A 1B Средний 2A 2B Точный 3A 3B Класс точности Типы UN резьб UNC Резьба с крупным шагом UNF Резьба с мелким шагом UNEF Резьба с экстра-мелким шагом UN Резьба с постоянным шагом Все перечисленные типы резьб могут быть получены с помощью резьбовых пластин Sandvik Coromant с UN-профилем Величина шага указывается с помощью t.p.i. (ниток на дюйм). Для перевода в миллиметры, необходимо разделить величину шага на 25.4, как показано ниже: - 20 ниток/дюйм 25.4/20 = 1.27 мм. SANDVIK 7 1. Основные определения Дюймовые резьбы
|
