Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system SANDVIK COROMANT | Руководство SANDVIK COROMANT 2010 Резьбонарезной инструмент (Всего 118 стр.) |
|||||

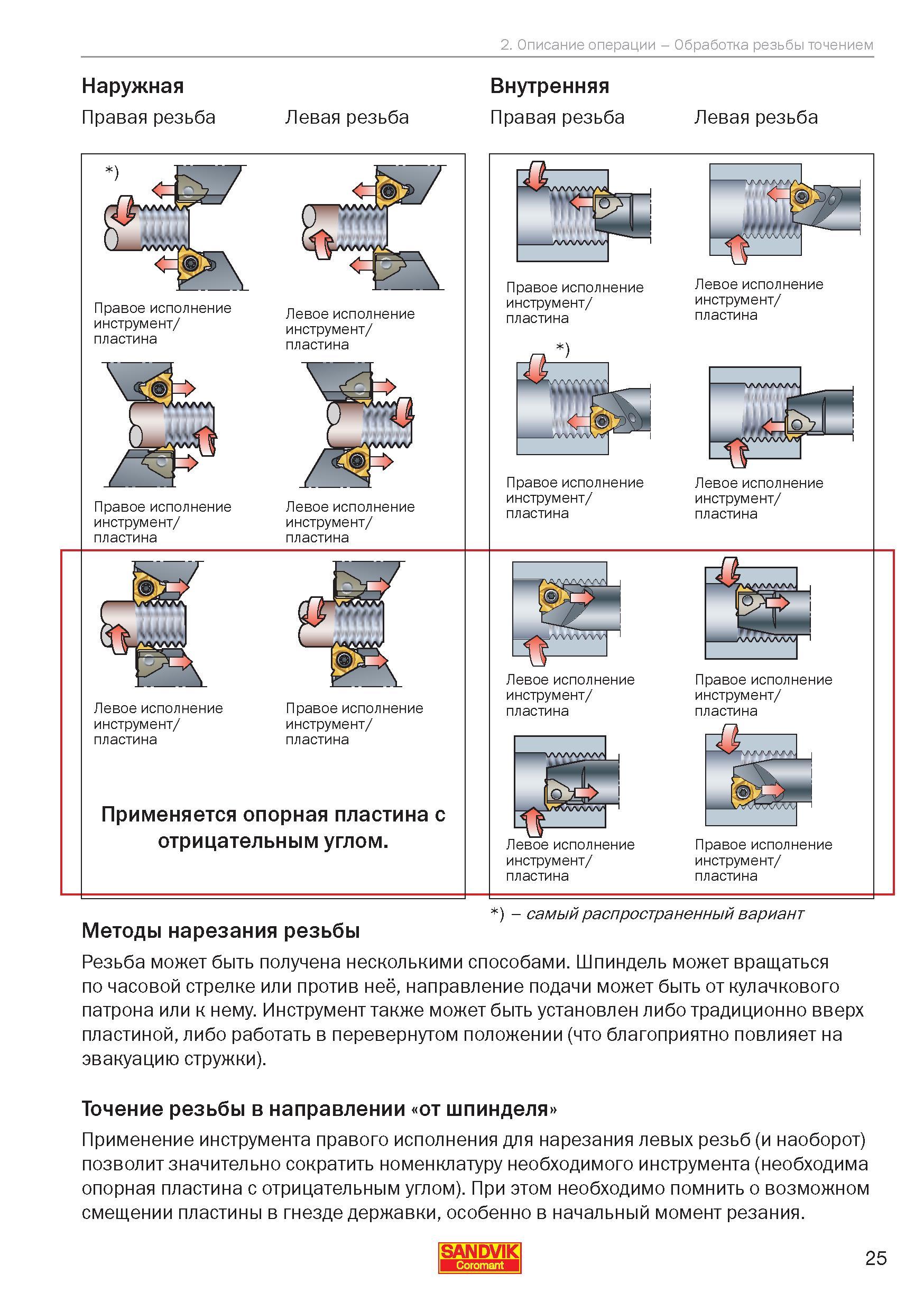

Резьба на токарном станке может быть получена несколькими технологическими способами Шпиндель может вращаться по часовой стрелке или против неё,25 Руководство SANDVIK COROMANT 2010 Резьбовой инструмент для точения и фрезерования Стр.25 |
|||||
Резьба на токарном станке может быть получена несколькими технологическими способами Шпиндель может вращаться по часовой стрелке или против неё, Резьба на токарном станке может быть получена несколькими технологическими способами Шпиндель может вращаться по часовой стрелке или против неё, направление подачи может быть от кулачкового патрона или к нему. Инструмент также может быть установлен либо традиционно вверх пластиной, либо работать в перевернутом положении (что благоприятно повлияет на эвакуацию стружки). Точение резьбы в направлении от шпинделя Применение инструмента правого исполнения для нарезания левых резьб (и наоборот) позволит значительно сократить номенклатуру необходимого инструмента (необходима опорная пластина с отрицательным углом). При этом необходимо помнить о возможном смещении пластины в гнезде державки, особенно в начальный момент резания. SANDVIK 25 2. Описание операции - Обработка резьбы точением Наружная Правая резьба Левая резьба Внутренняя Правая резьба Левая резьба Правое исполнение инструмент/ пластина Правое исполнение инструмент/ пластина Левое исполнение инструмент/ пластина Левое исполнение инструмент/ пластина Правое исполнение инструмент/ пластина Левое исполнение инструмент/ пластина Правое исполнение инструмент/ пластина Левое исполнение инструмент/ пластина Левое исполнение инструмент/ пластина л/vwwwj Правое исполнение инструмент/ пластина Левое исполнение инструмент/ пластина Правое исполнение инструмент/ пластина wwww Применяется опорная пластина с отрицательным углом. Левое исполнение инструмент/ пластина Правое исполнение инструмент/ пластина ) - самый распространенный вариант Методы нарезания резьбы |
|||||
