SANDVIK COROMANT | Руководство SANDVIK COROMANT 2010 по металлообработке (Всего 800 стр.) |
|||||

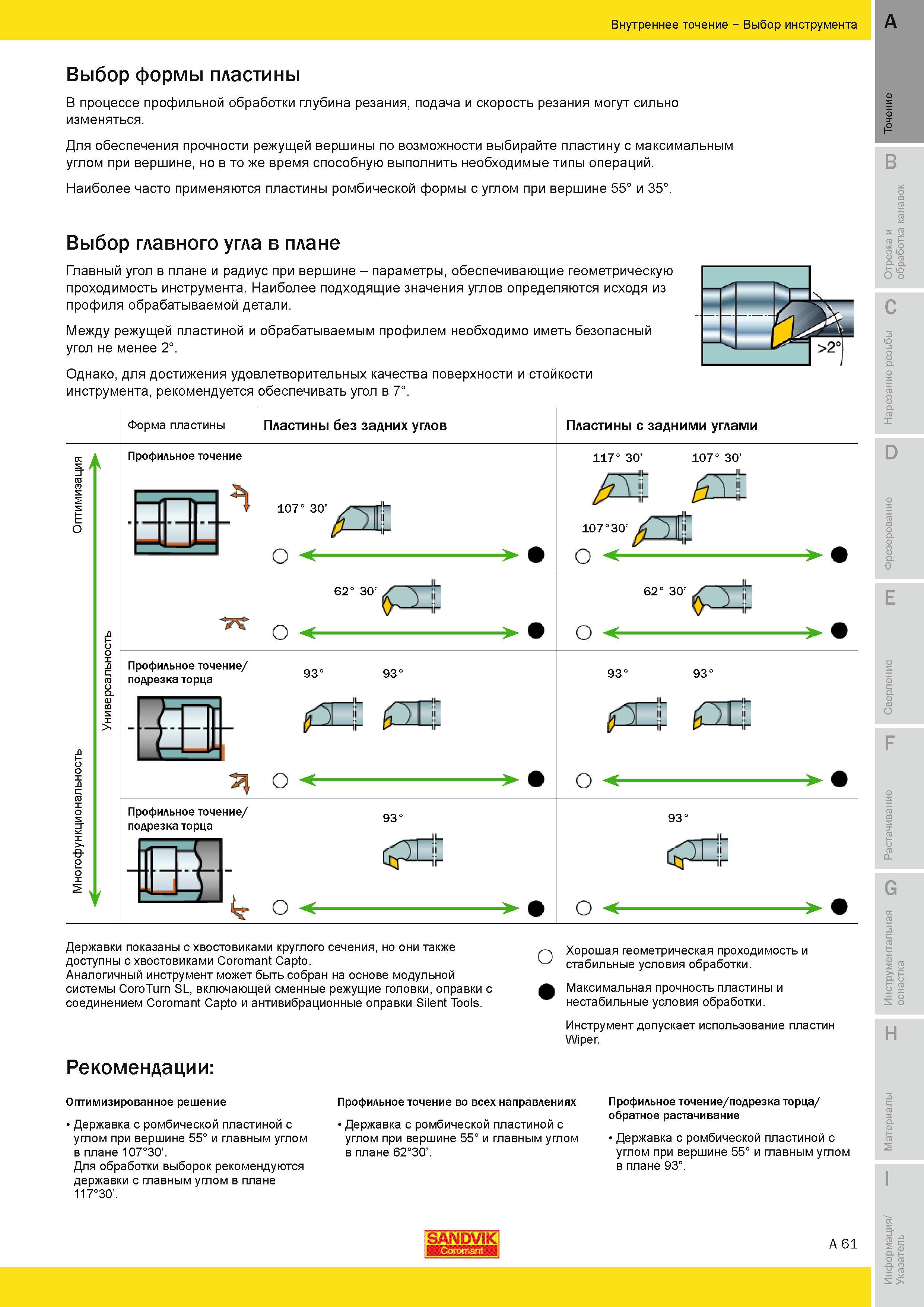

В процессе профильной токарной внутренней обработки глубина резания подача и скорость резания могут сильно изменяться Для обеспечения прочности реж67 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.A61 |
|||||
В процессе профильной токарной внутренней обработки глубина резания подача и скорость резания могут сильно изменяться Для обеспечения прочности реж В процессе профильной токарной внутренней обработки глубина резания подача и скорость резания могут сильно изменяться Для обеспечения прочности режущей вершины по возможности выбирайте пластину с максимальным углом при вершине но в то же время способную выполнить необходимые типы операций. Наиболее часто применяются пластины ромбической формы с углом при вершине 55 и 35. Выбор главного угла в плане Главный угол в плане и радиус при вершине - параметры обеспечивающие геометрическую проходимость инструмента. Наиболее подходящие значения углов определяются исходя из профиля обрабатываемой детали. Между режущей пластиной и обрабатываемым профилем необходимо иметь безопасный угол не менее 2. Однако для достижения удовлетворительных качества поверхности и стойкости инструмента рекомендуется обеспечивать угол в 7. Форма пластины Пластины без задних углов Пластины с задними углами 107 30' о - 117 30' 107 30' 10730 о - 62 30 62 30 О 93 93 93 93 - е о 93 93 - О - Державки показаны с хвостовиками круглого сечения но они также доступны с хвостовиками Coromant СарЬ. Аналогичный инструмент может быть собран на основе модульной системы CoroTurn SL включающей сменные режущие головки оправки с соединением Coromant Capto и антивибрационные оправки Silent Tools. Рекомендации О Хорошая геометрическая проходимость и стабильные условия обработки. Максимальная прочность пластины и нестабильные условия обработки. Инструмент допускает использование пластин Мрег Оптимизированное решение Державка с ромбической пластиной с углом при вершине 55 и главным углом в плане 10730'. Для обработки выборок рекомендуются державки с главным углом в плане 11730'. Профильное точение во всех направлениях Державка с ромбической пластиной с углом при вершине 55 и главным углом в плане 6230'. Профильное точение подрезка торца обратное растачивание Державка с ромбической пластиной с углом при вершине 55 и главным углом в плане 93. SANDVIK A 61 Внутреннее точение Выбор инструмента Выбор формы пластины |
|||||
