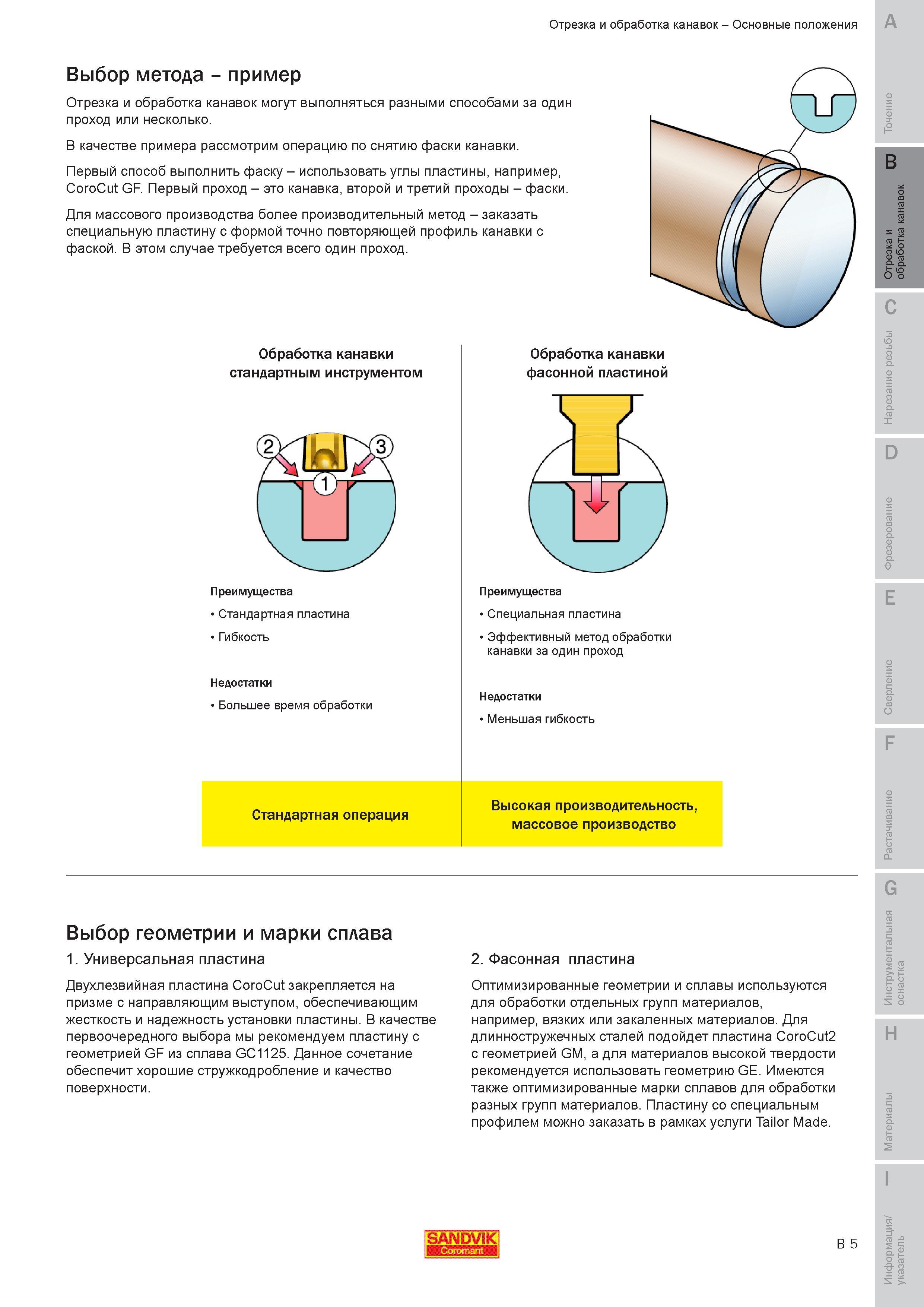

Токарная отрезка и обработка канавок могут выполняться разными способами за один технологический проход или несколько проходов В качестве примера рассмотрим операцию по снятию фаски канавки. Первый способ выполнить фаску - использовать углы пластины например CoroCut GF. Первый проход - это канавка второй и третий проходы - фаски. Для массового производства более производительный метод - заказать специальную пластину с формой точно повторяющей профиль канавки с фаской. В этом случае требуется всего один проход. Обработка канавки стандартным инструментом Преимущества Стандартная пластина Гибкость Недостатки Большее время обработки Стандартная операция Обработка канавки фасонной пластиной Преимущества Специальная пластина Эффективный метод обработки канавки за один проход Недостатки Меньшая гибкость Высокая производительность массовое производство Выбор геометрии и марки сплава 1. Универсальная пластина Двухлезвийная пластина CoroCut закрепляется на призме с направляющим выступом обеспечивающим жесткость и надежность установки пластины. В качестве первоочередного выбора мы рекомендуем пластину с геометрией GF из сплава GC1125. Данное сочетание обеспечит хорошие стружкодробление и качество поверхности. 2. Фасонная пластина Оптимизированные геометрии и сплавы используются для обработки отдельных групп материалов например вязких или закаленных материалов. Для длинностружечных сталей подойдет пластина CoroCut2 с геометрией GM а для материалов высокой твердости рекомендуется использовать геометрию GE. Имеются также оптимизированные марки сплавов для обработки разных групп материалов. Пластину специальным профилем можно заказать в рамках услуги Tailor Made. SANDVIK B 5 Отрезка и обработка канавок Основные положения Выбор метода пример
