Справочная сводная таблица областей технологического применения цельных твердосплавных фрез Sandvik CoroMill Plura Оптимизированные режущие геометр Руководство SANDVIK COROMANT 2010 по металлообработке Стр. D178 0461 Lab2u

Обновлено 2020-06-26 05:53:11

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding SANDVIK COROMANT \| Руководство SANDVIK COROMANT 2010 по металлообработке (Всего 800 стр.)

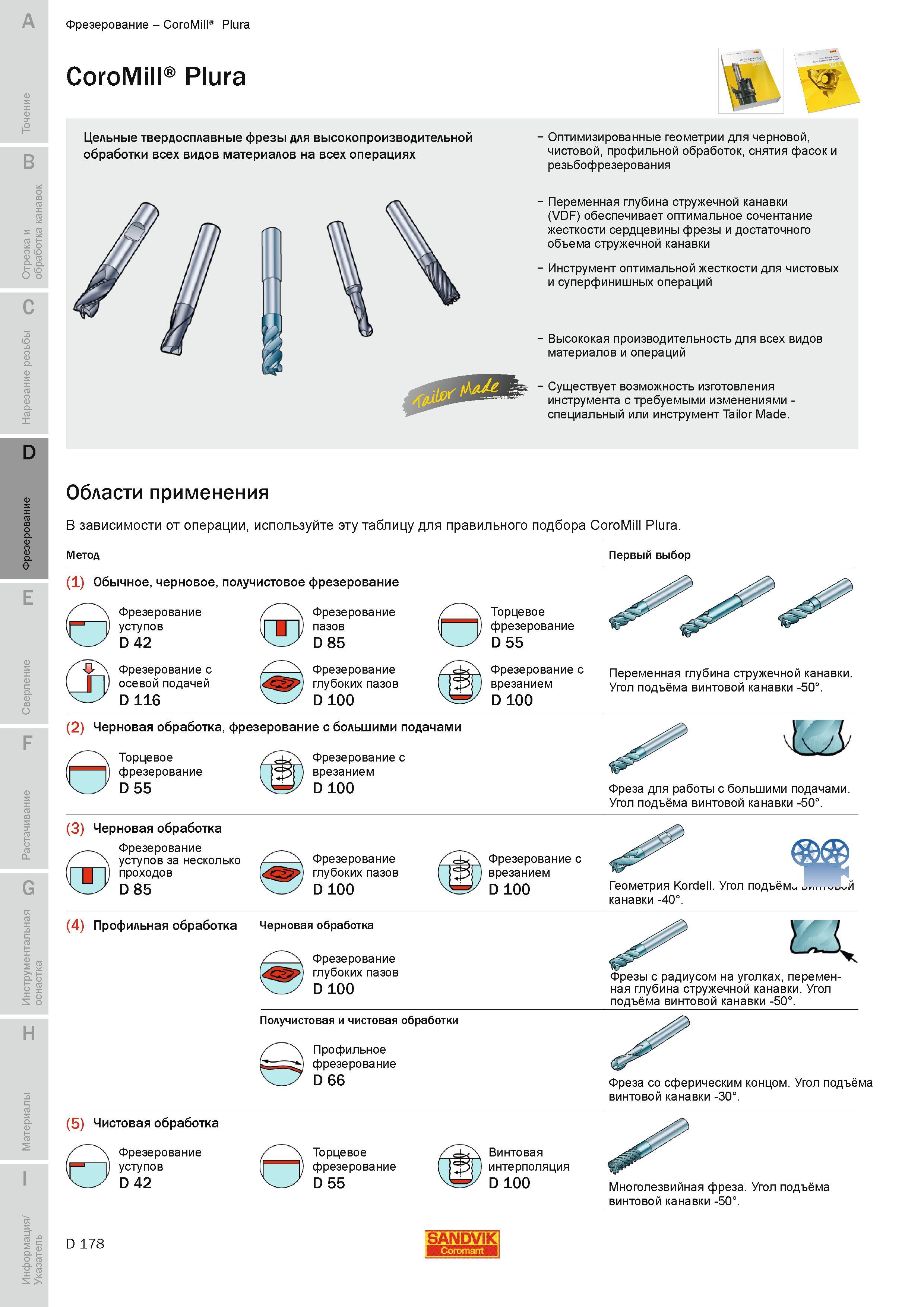

Справочная сводная таблица областей технологического применения цельных твердосплавных фрез Sandvik CoroMill Plura Оптимизированные режущие геометр 461 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.D178
Справочная сводная таблица областей технологического применения цельных твердосплавных фрез Sandvik CoroMill Plura Оптимизированные режущие геометр Справочная сводная таблица областей технологического применения цельных твердосплавных фрез Sandvik CoroMill Plura Оптимизированные режущие геометрии монолитного фрезерного инструмента для черновой чистовой профильной обработок снятия фасок и резьбофрезерования Переменная глубина стружечной канавки (VDF) обеспечивает оптимальное сочентание жесткости сердцевины фрезы и достаточного объема стружечной канавки Инструмент оптимальной жесткости для чистовых и суперфинишных операций Высококая производительность для всех видов материалов и операций Существует возможность изготовления инструмента с требуемыми изменениями -специальный или инструмент Tailor Made. Области применения В зависимости от операции используйте эту таблицу для правильного подбора CoroMill Plura. Метод Первый выбор E (1) Обычное черновое получистовое фрезерование Фрезерование уступов D 42 Фрезерование с осевой подачей D 116 Фрезерование пазов D 85 Фрезерование глубоких пазов D 100 Торцевое фрезерование D 55 Фрезерование с врезанием D 100 Переменная глубина стружечной канавки. Угол подъёма винтовой канавки -50. F (2) Черновая обработка фрезерование с большими подачами Торцевое фрезерование D 55 Фреза для работы с большими подачами. Угол подъёма винтовой канавки -50. G (3) Черновая обработка Фрезерование уступов за несколько проходов D 85 Фрезерование ''оГ'ч глубоких пазов fT pj D100 VW'7 Фрезерование с врезанием D 100 Геометрия Kordell. Угол подъём канавки -40. H (4) Профильная обработка Черновая обработка Фрезерование глубоких пазов D 100 Фрезы с радиусом на уголках переменная глубина стружечной канавки. Угол подъёма винтовой канавки -50. Получистовая и чистовая обработки Профильное фрезерование D 66 Фреза сферическим концом. Угол подъёма винтовой канавки -30. (5) Чистовая обработка Фрезерование уступов D 42 Торцевое фрезерование D 55 Винтовая интерполяция D 100 Многолезвийная фреза. Угол подъёма винтовой канавки -50. о D 178 SANDVIK Фрезерование фрезами CoroMill Plura для высокопроизводительной обработки всех видов материалов на всех операциях
