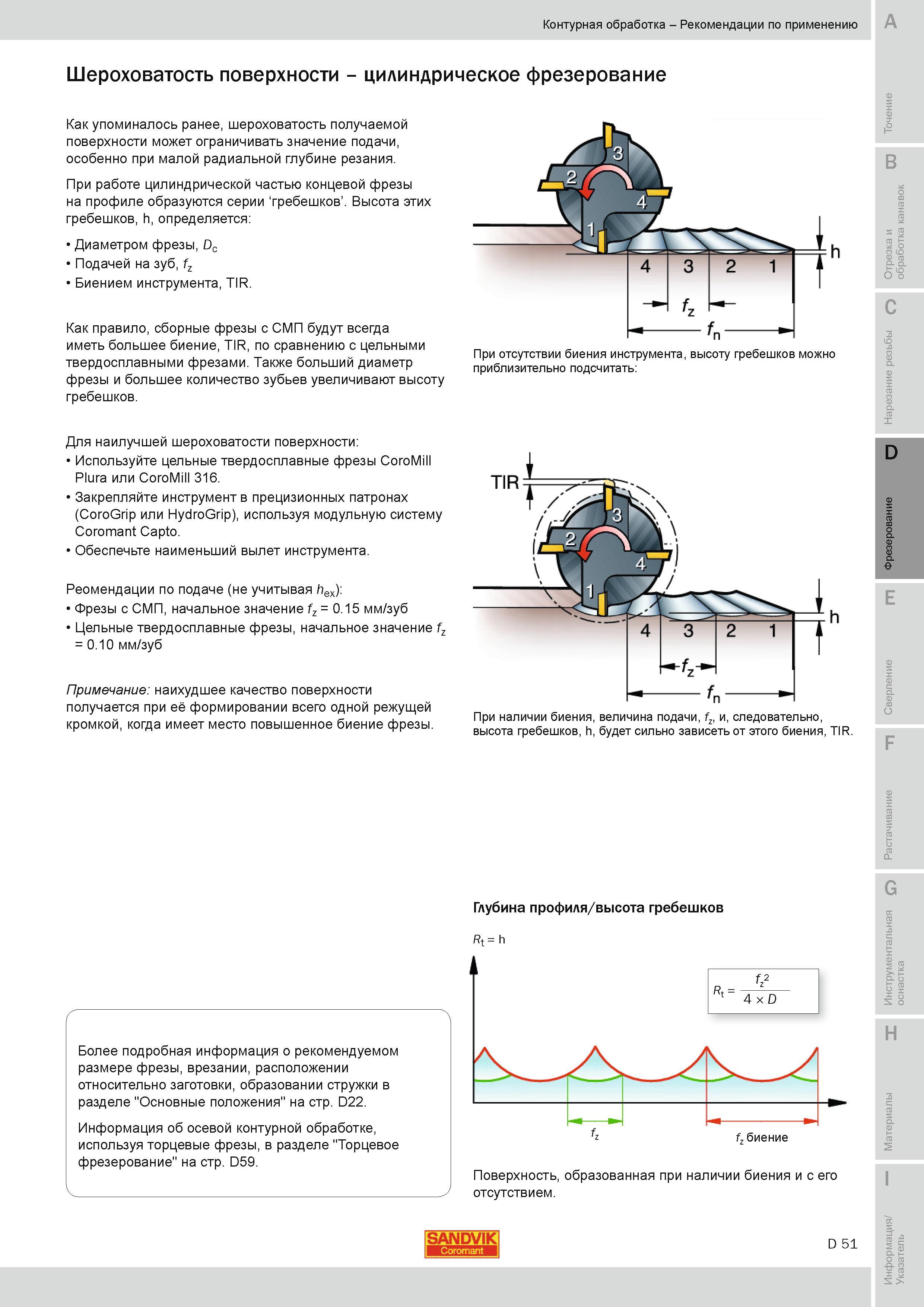

При работе цилиндрической частью концевой фрезы на профиле образуются серии гребешков Высота этих неровностей h определяется Диаметром фрезы Dc Подачей на зуб fz Биением инструмента TIR. Как правило сборные фрезы с СМП будут всегда иметь большее биение TIR по сравнению с цельными твердосплавными фрезами. Также больший диаметр фрезы и большее количество зубьев увеличивают высоту гребешков. При отсутствии биения инструмента высоту гребешков можно приблизительно подсчитать в И ТО К C Для наилучшей шероховатости поверхности Используйте цельные твердосплавные фрезы CoroMill Plura или CoroMill 316. Закрепляйте инструмент в прецизионных патронах (CoroGrip или HydroGrip) используя модульную систему Coromant Capto. Обеспечьте наименьший вылет инструмента. Реомендации по подаче (не учитывая hex) Фрезы с СМП начальное значение fz 0.15 мм/зуб Цельные твердосплавные фрезы начальное значение fz 0.10 мм/зуб Примечание наихудшее качество поверхности получается при её формировании всего одной режущей кромкой когда имеет место повышенное биение фрезы. D При наличии биения величина подачи fz и следовательно высота гребешков h будет сильно зависеть от этого биения TIR. E F Глубина профиля высота гребешков G Rt h Более подробная информация о рекомендуемом размере фрезыврезании расположении относительно заготовки образовании стружки в разделе "Основные положения" на стр. D22. Информация об осевой контурной обработке используя торцевые фрезы в разделе "Торцевое фрезерование" на стр. D59. fz2 4 х D fz fz биение Поверхность образованная при наличии биения и с его отсутствием. H SANDVIK D 51 Контурная обработка Рекомендации по применению Шероховатость поверхности - цилиндрическое фрезерование Как упоминалось ранее шероховатость получаемой поверхности может ограничивать значение подачи особенно при малой радиальной глубине резания.
