Преимущества и недостатки фрезеровки резьбы при применении фрез Sandvik CoroMill Один фрезерный инструмент для правой и левой резьбы Для большого д Руководство SANDVIK COROMANT 2010 по металлообработке Стр. D96 0379 Lab2u

Обновлено 2020-06-26 05:53:10

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding SANDVIK COROMANT \| Руководство SANDVIK COROMANT 2010 по металлообработке (Всего 800 стр.)

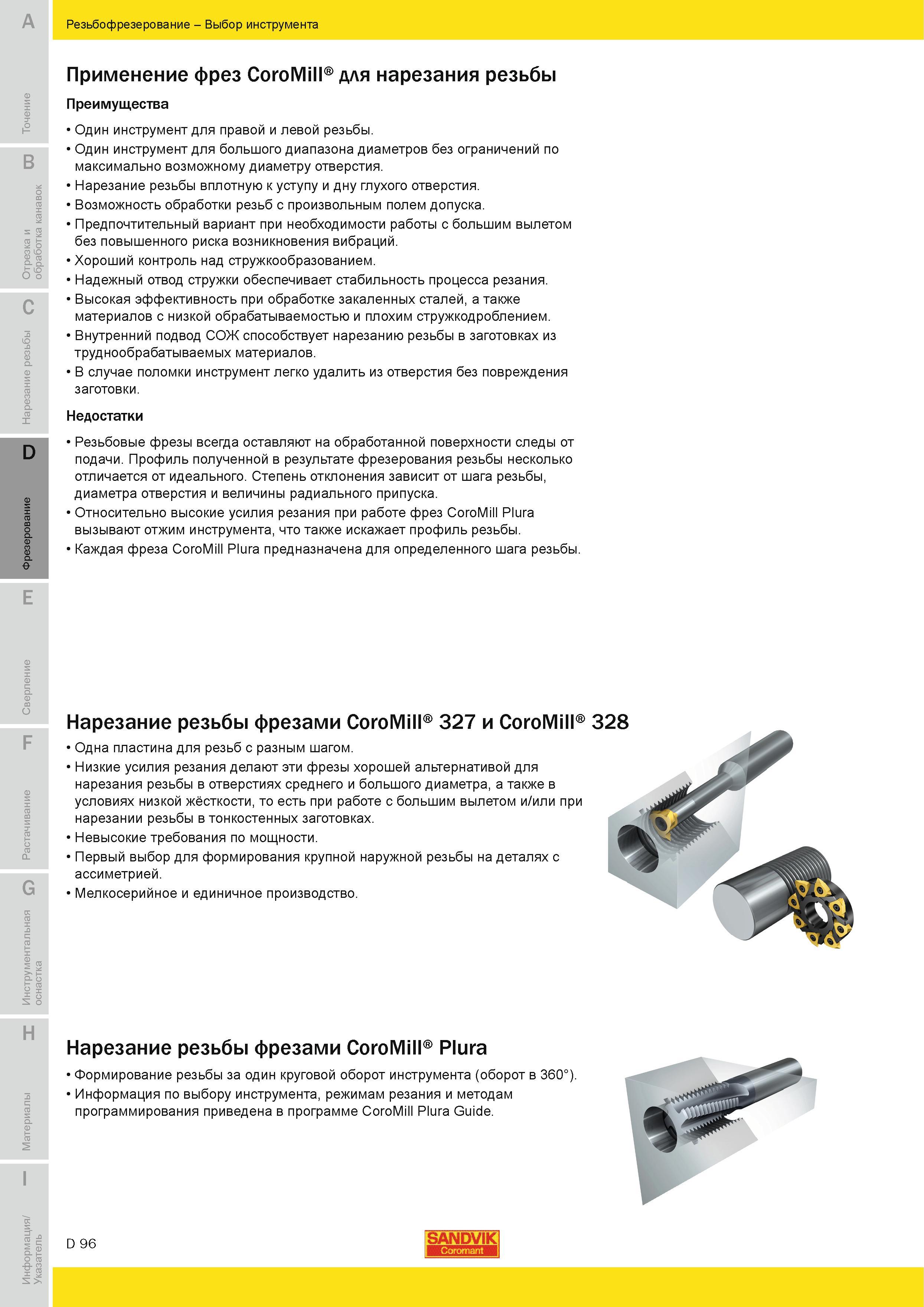

Преимущества и недостатки фрезеровки резьбы при применении фрез Sandvik CoroMill Один фрезерный инструмент для правой и левой резьбы Для большого д 379 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.D96
Преимущества и недостатки фрезеровки резьбы при применении фрез Sandvik CoroMill Один фрезерный инструмент для правой и левой резьбы Для большого д Преимущества и недостатки фрезеровки резьбы при применении фрез Sandvik CoroMill Один фрезерный инструмент для правой и левой резьбы Для большого диапазона диаметров без ограничений по максимально возможному диаметру отверстия. Нарезание резьбы вплотную к уступу и дну глухого отверстия. Возможность обработки резьб с произвольным полем допуска. Предпочтительный вариант при необходимости работы с большим вылетом без повышенного риска возникновения вибраций. Хороший контроль над стружкообразованием. Надежный отвод стружки обеспечивает стабильность процесса резания. Высокая эффективность при обработке закаленных сталей а также материалов с низкой обрабатываемостью и плохим стружкодроблением. Внутренний подвод СОЖ способствует нарезанию резьбы в заготовках из труднообрабатываемых материалов. В случае поломки инструмент легко удалить из отверстия без повреждения заготовки. Недостатки Резьбовые фрезы всегда оставляют на обработанной поверхности следы от подачи. Профиль полученной в результате фрезерования резьбы несколько отличается от идеального. Степень отклонения зависит от шага резьбы диаметра отверстия и величины радиального припуска. Относительно высокие усилия резания при работе фрез CoroMill Plura вызывают отжим инструмента что также искажает профиль резьбы. Каждая фреза CoroMill Plura предназначена для определенного шага резьбы. F G Нарезание резьбы фрезами CoroMill 327 и CoroMill 328 Одна пластина для резьб с разным шагом. Низкие усилия резания делают эти фрезы хорошей альтернативой для нарезания резьбы в отверстиях среднего и большого диаметра а также в условиях низкой жёсткости то есть при работе с большим вылетом и или при нарезании резьбы в тонкостенных заготовках. Невысокие требования по мощности. Первый выбор для формирования крупной наружной резьбы на деталях с ассиметрией. Мелкосерийное и единичное производство. а. О H М о и m Нарезание резьбы фрезами CoroMill Plura Формирование резьбы за один круговой оборот инструмента (оборот в 360 Информация по выбору инструмента режимам резания и методам программирования приведена в программе CoroMill Plura Guide. D 96 SANDVIK Резьбофрезерование Выбор инструмента Преимущества для нарезания резьбы
