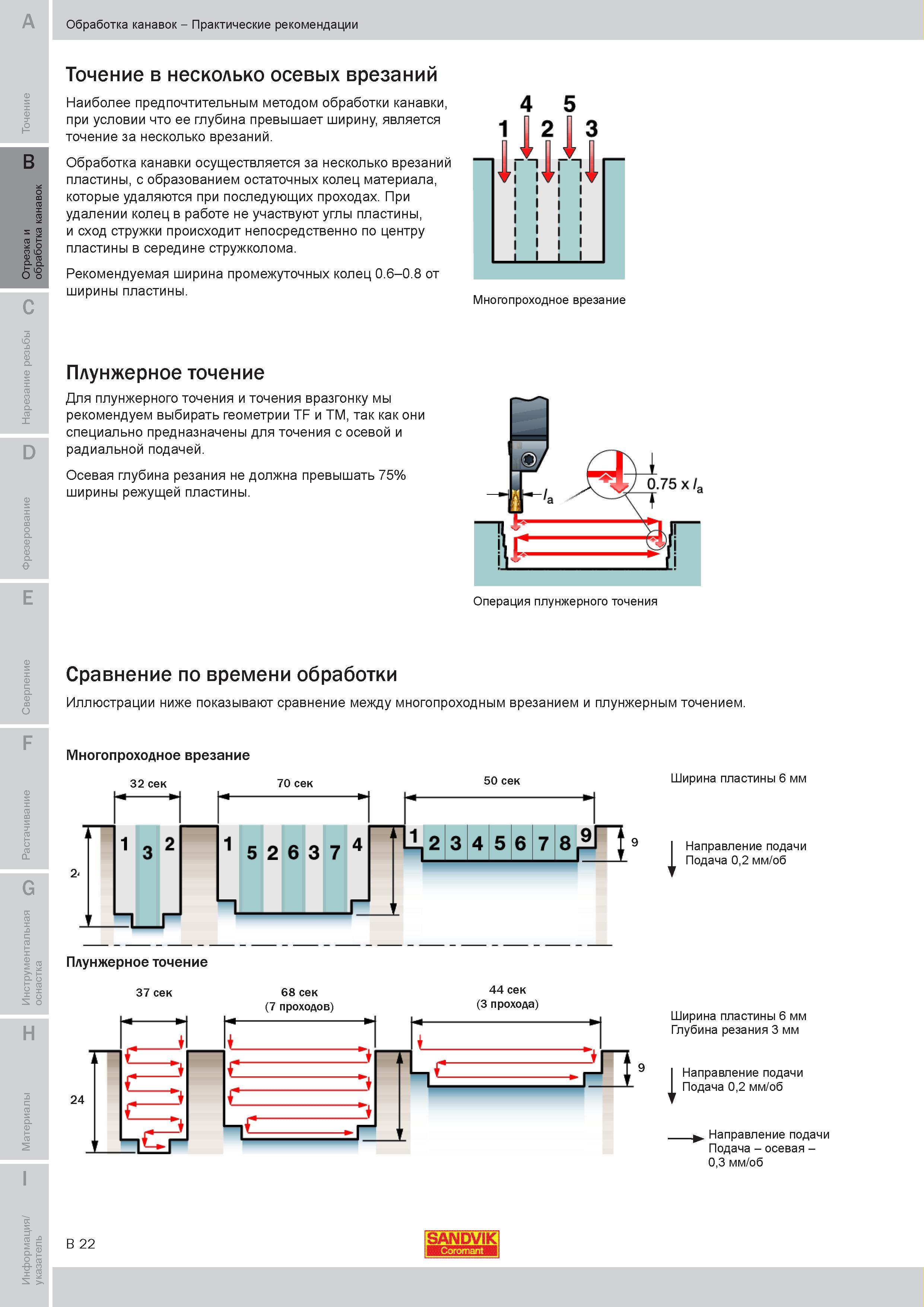

Предпочтительным методом обработки канавки при условии что ее глубина превышает ширину является точение за несколько врезаний Обработка канавки осуществляется за несколько врезаний пластины с образованием остаточных колец материала которые удаляются при последующих проходах. При удалении колец в работе не участвуют углы пластины и сход стружки происходит непосредственно по центру пластины в середине стружколома. Рекомендуемая ширина промежуточных колец 0.6-0.8 от ширины пластины. Многопроходное врезание Плунжерное точение Для плунжерного точения и точения вразгонку мы рекомендуем выбирать геометрии TF и TM так как они специально предназначены для точения с осевой и радиальной подачей. Осевая глубина резания не должна превышать 75% ширины режущей пластины. Операция плунжерного точения Сравнение по времени обработки Иллюстрации ниже показывают сравнение между многопроходным врезанием и плунжерным точением. Многопроходное врезание 32 сек 70 сек 50 сек Плунжерное точение 37 сек 68 сек (7 проходов) 44 сек (3 прохода) Ширина пластины 6 мм Направление подачи Подача 02 мм/об Ширина пластины 6 мм Глубина резания 3 мм Направление подачи Подача 02 мм/об Направление подачи Подача - осевая -03 мм/об 9 9 B 22 SANDVIK Обработка канавок Практические рекомендации Точение в несколько осевых врезаний Наиболее
