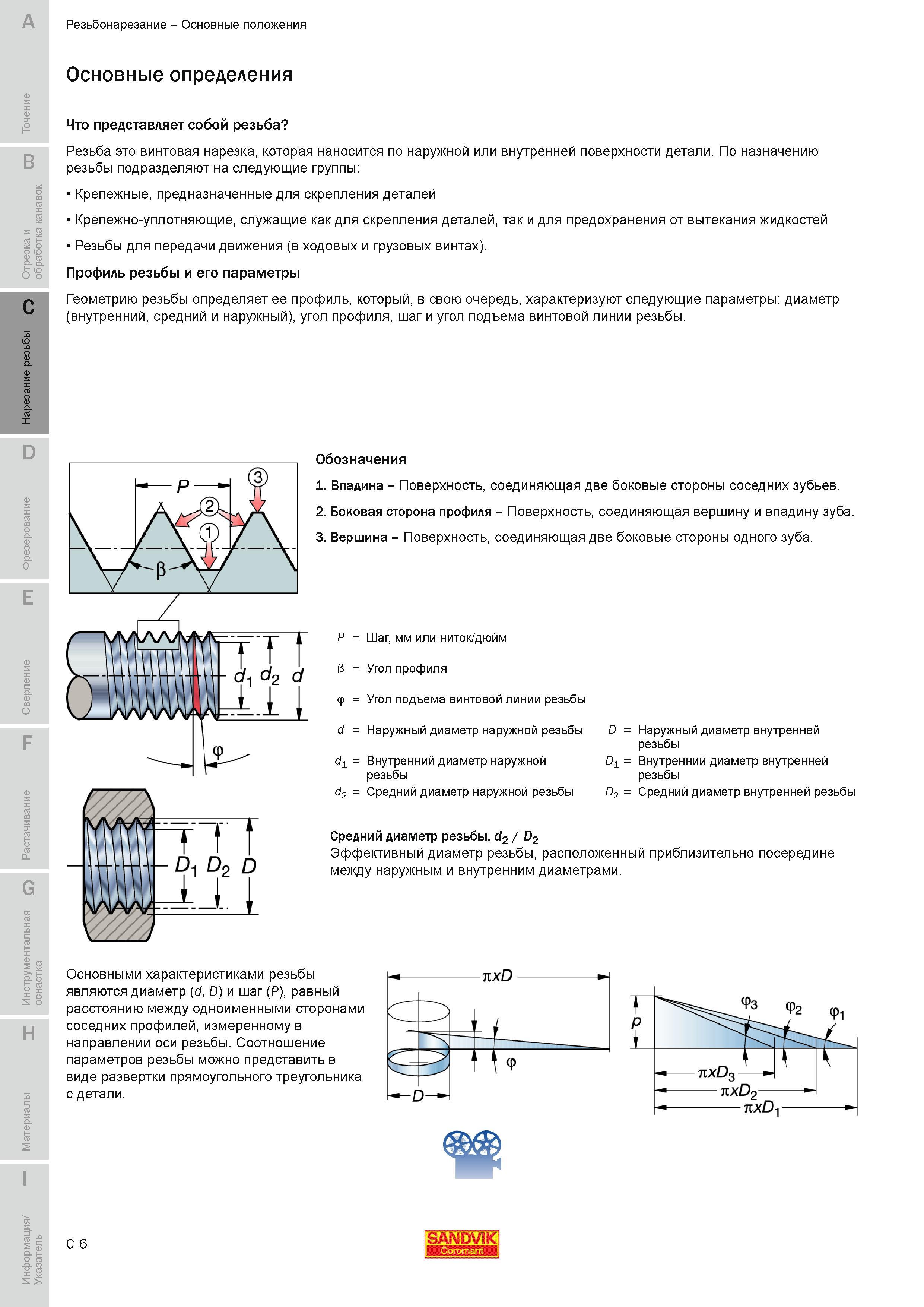

Основные определения при резьбонарезании Резьба это винтовая нарезка которая наносится по наружной или внутренней поверхности детали По назначению резьбы подразделяют на следующие группы Крепежные предназначенные для скрепления деталей Крепежно-уплотняющие служащие как для скрепления деталей так и для предохранения от вытекания жидкостей Резьбы для передачи движения (в ходовых и грузовых винтах). Профиль резьбы и его параметры Геометрию резьбы определяет ее профиль который в свою очередь характеризуют следующие параметры диаметр (внутренний средний и наружный) угол профиля шаг и угол подъема винтовой линии резьбы. D E F G Обозначения 1. Впадина - Поверхность соединяющая две боковые стороны соседних зубьев. 2. Боковая сторона профиля - Поверхность соединяющая вершину и впадину зуба. 3. Вершина - Поверхность соединяющая две боковые стороны одного зуба. P Шаг мм или ниток дюйм 6 Угол профиля Угол подъема винтовой линии резьбы d Наружный диаметр наружной резьбы D Наружный диаметр внутренней резьбы d1 Внутренний диаметр наружной D резьбы d2 Средний диаметр наружной резьбы D2 Внутренний диаметр внутренней резьбы Средний диаметр внутренней резьбы Средний диаметр резьбы d2 D2 Эффективный диаметр резьбы расположенный приблизительно посередине между наружным и внутренним диаметрами. H Основными характеристиками резьбы являются диаметр (d D) и шаг (P) равный расстоянию между одноименными сторонами соседних профилей измеренному в направлении оси резьбы. Соотношение параметров резьбы можно представить в виде развертки прямоугольного треугольника с детали. о .5 S C 6 SANDVIK Резьбонарезание Основные положения Основные определения Что представляет собой резьба
