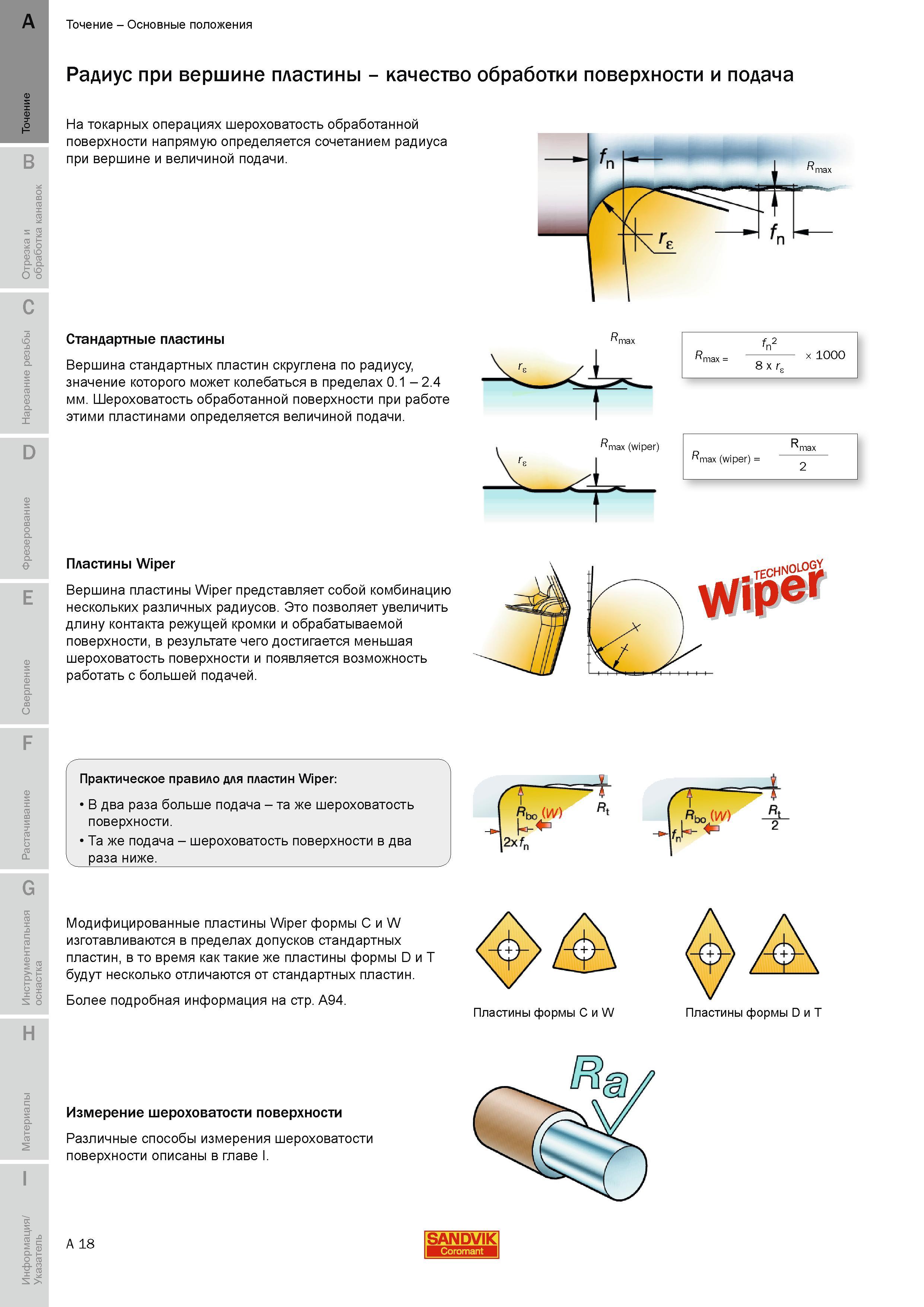

На токарных станочных технологических операциях шероховатость обработанной поверхности заготовки напрямую определяется сочетанием радиуса при вершине сменной режущей пластины и величиной подачи. Стандартные пластины Вершина стандартных пластин скруглена по радиусу значение которого может колебаться в пределах 0.1 - 2.4 мм. Шероховатость обработанной поверхности при работе этими пластинами определяется величиной подачи. f 2 'n Rmax 8 x rs x 1000 R max Пластины Wiper Вершина пластины Wiper представляет собой комбинацию нескольких различных радиусов. Это позволяет увеличить длину контакта режущей кромки и обрабатываемой поверхности в результате чего достигается меньшая шероховатость поверхности и появляется возможность работать с большей подачей. Практическое правило для пластин Wiper В два раза больше подача - та же шероховатость поверхности. Та же подача - шероховатость поверхности в два раза ниже. у Модифицированные пластины Wiper формы C и W изготавливаются в пределах допусков стандартных пластин в то время как такие же пластины формы D и T будут несколько отличаются от стандартных пластин. Более подробная информация на стр. A94. Пластины формы С и W Пластины формы D и T Измерение шероховатости поверхности Различные способы измерения шероховатости поверхности описаны в главе I. A 18 SANDVIK Coromant Точение Основные положения Радиус при вершине пластины качество обработки поверхности и подача
