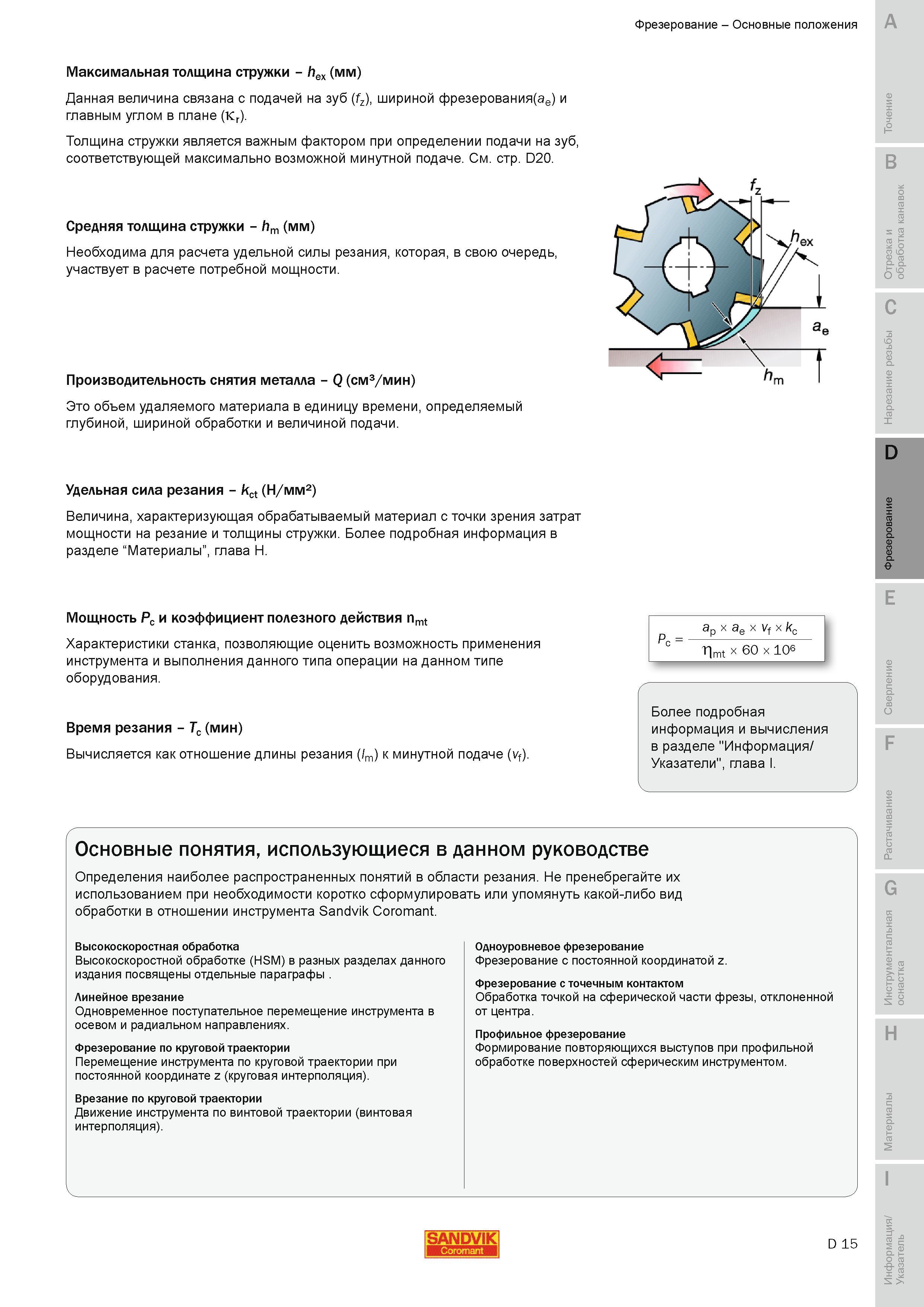

Максимальная толщина стружки hex мм Данная величина связана с подачей на зуб fz шириной фрезерования ае и главным углом в плане kr Толщина стружки является важным фактором при определении подачи на зуб соответствующей максимально возможной минутной подаче. См. стр. D20. Средняя толщина стружки - hm (мм) Необходима для расчета удельной силы резания которая в свою очередь участвует в расчете потребной мощности. Производительность снятия металла - Q (см3/мин) Это объем удаляемого материала в единицу времени определяемый глубиной шириной обработки и величиной подачи. Удельная сила резания - kct (Н/мм2) Величина характеризующая обрабатываемый материал с точки зрения затрат мощности на резание и толщины стружки. Более подробная информация в разделе Материалы глава H. B и то А C D Мощность Pc и коэффициент полезного действия n mt Характеристики станка позволяющие оценить возможность применения инструмента и выполнения данного типа операции на данном типе оборудования. Время резания - Tc (мин) Вычисляется как отношение длины резания ( m) к минутной подаче (vf). Ap х ае х Vf х kc nmt х 60 х 106 Более подробная информация и вычисления в разделе "Информация Указатели" глава I. E F Основные понятия использующиеся в данном руководстве Определения наиболее распространенных понятий в области резания. Не пренебрегайте их использованием при необходимости коротко сформулировать или упомянуть какой-либо вид обработки в отношении инструмента Sandvik Coromant. Высокоскоростная обработка Высокоскоростной обработке (HSM) в разных разделах данного издания посвящены отдельные параграфы Линейное врезание Одновременное поступательное перемещение инструмента в осевом и радиальном направлениях. Фрезерование по круговой траектории Перемещение инструмента по круговой траектории при постоянной координате z (круговая интерполяция). Врезание по круговой траектории Движение инструмента по винтовой траектории (винтовая интерполяция). Одноуровневое фрезерование Фрезерование с постоянной координатой z. Фрезерование с точечным контактом Обработка точкой на сферической части фрезы отклоненной от центра. Профильное фрезерование Формирование повторяющихся выступов при профильной обработке поверхностей сферическим инструментом. G H SANDVIK D 15 Pc Фрезерование Основные положения
