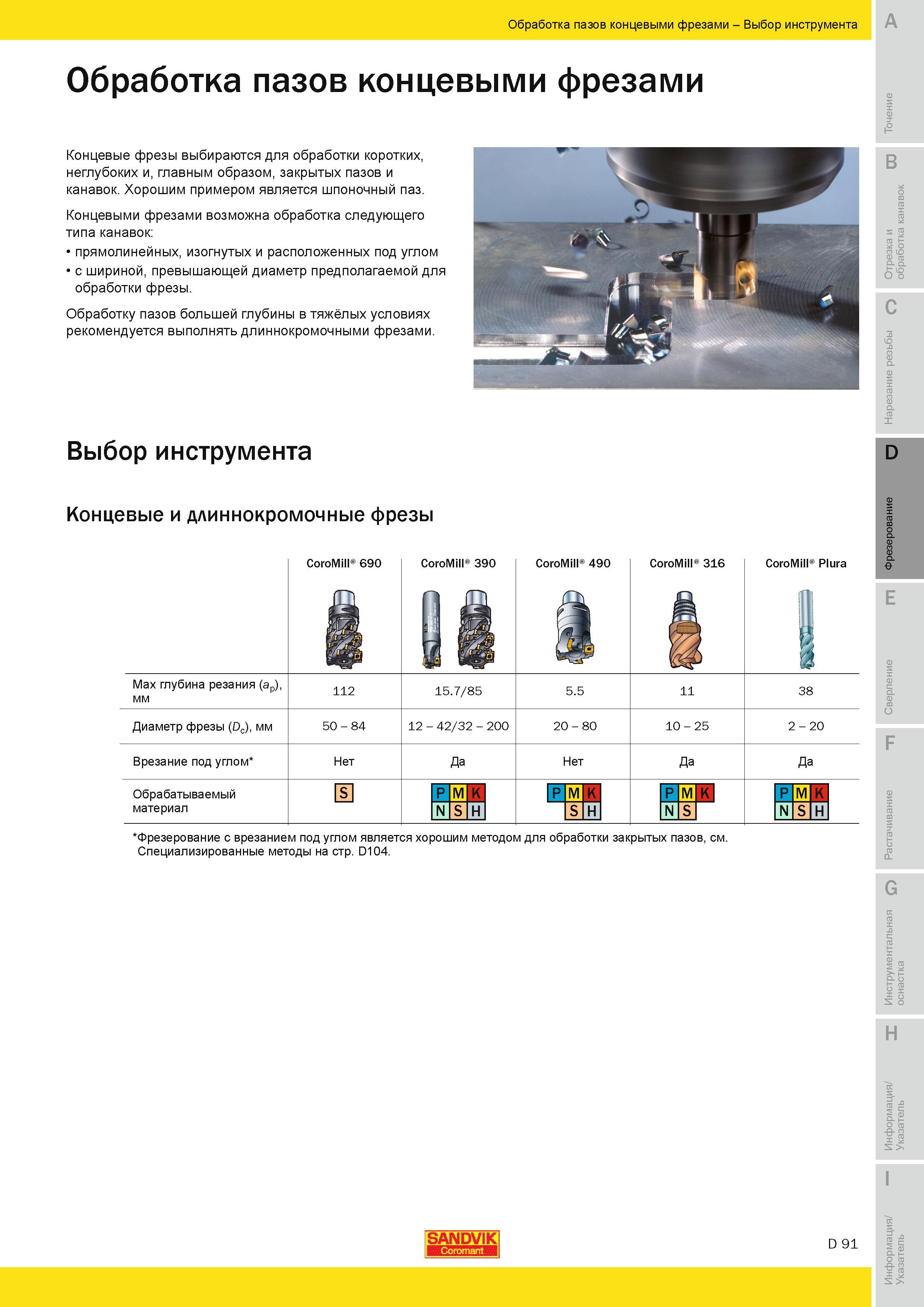

Концевые фрезы выбираются для обработки коротких неглубоких и главным образом закрытых пазов и канавок Примером является шпоночный паз Концевыми фрезами возможна обработка следующего типа канавок прямолинейных изогнутых и расположенных под углом с шириной превышающей диаметр предполагаемой для обработки фрезы. Обработку пазов большей глубины в тяжёлых условиях рекомендуется выполнять длиннокромочными фрезами. Выбор инструмента D Концевые и длиннокромочные фрезы Max глубина резания (ap) мм Диаметр фрезы (Dc) мм Врезание под углом Обрабатываемый материал CoroMill 690 Co 11 roMill 390 жЙигД CoroMill 490 CoroMill 316 112 15.7 85 5.5 11 50 - 84 12 - 42 32 - 200 20 - 80 10 - 25 Нет Да Нет Да s P M K P M K P M K N s H s H N s CoroMill Plura 38 2 - 20 Да P M K N s H Фрезерование с врезанием под углом является хорошим методом для обработки закрытых пазов см. Специализированные методы на стр. D104. о Го и S SANDVIK D 91 И о .5 S Обработка пазов концевыми фрезами Выбор инструмента Обработка пазов концевыми фрезами
