Геометрия режущего инструмента обеспечивает низкие усилия резания Предназначена для резания труднообрабатываемых сплавов пластинами круглой формы

Геометрия режущего инструмента обеспечивает низкие усилия резания Предназначена для резания труднообрабатываемых сплавов пластинами круглой формы

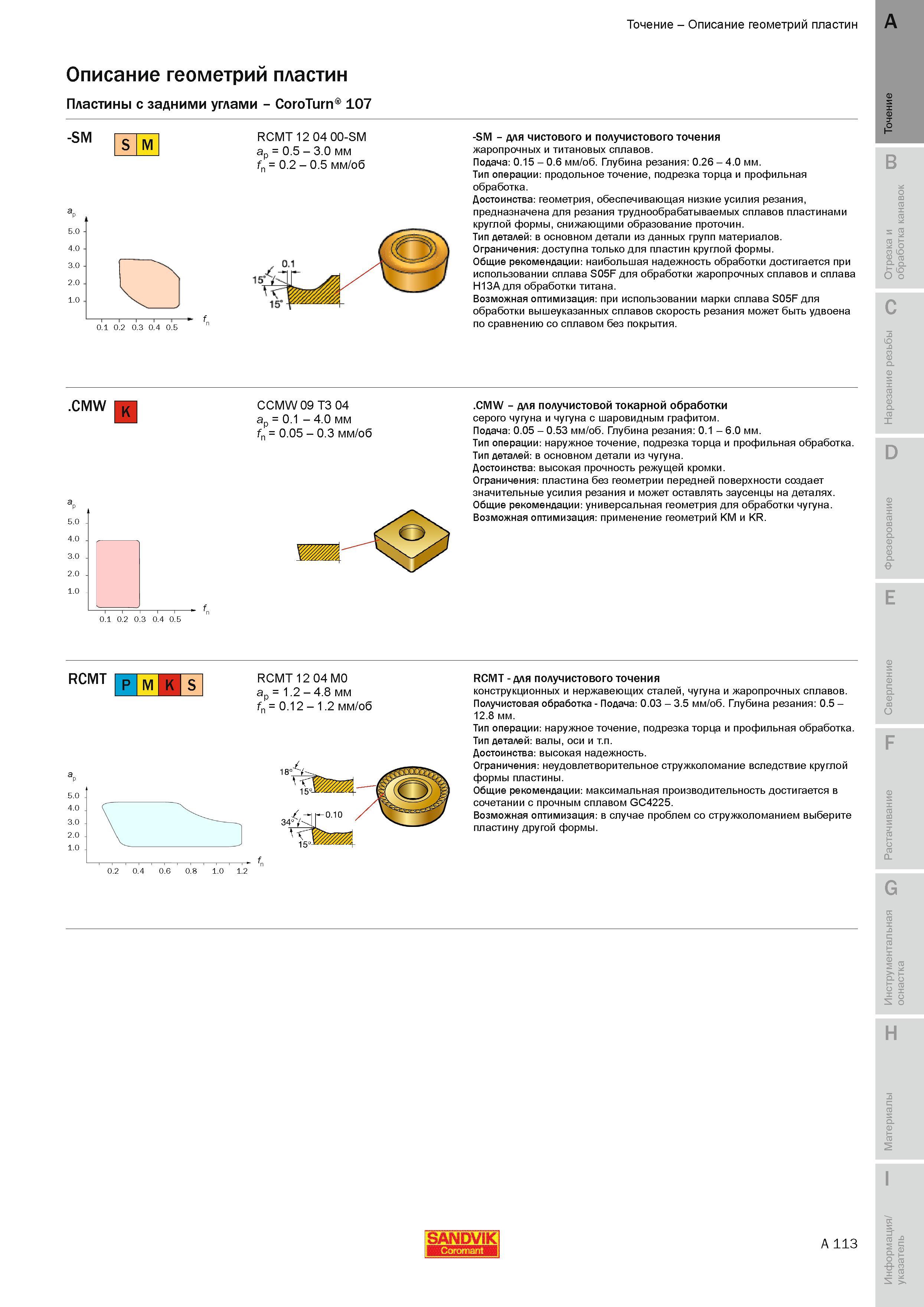

Геометрия режущего инструмента обеспечивает низкие усилия резания Предназначена для резания труднообрабатываемых сплавов пластинами круглой формы _ снижающими образование проточин Тип деталей в основном детали из данных групп материалов. Ограничения доступна только для пластин круглой формы. Общие рекомендации наибольшая надежность обработки достигается при использовании сплава S05F для обработки жаропрочных сплавов и сплава H13A для обработки титана. Возможная оптимизация при использовании марки сплава S05F для обработки вышеуказанных сплавов скорость резания может быть удвоена по сравнению сплавом без покрытия. f .CMW p 5.0 4.0 3.0 2.0 1.0 CCMW 09 T3 04 ap 0.1 - 4.0 мм fn 0.05 - 0.3 мм/об .CMW - для получистовой токарной обработки серого чугуна и чугуна с шаровидным графитом. Подача 0.05 - 0.53 мм/об. Глубина резания 0.1 - 6.0 мм. Тип операции наружное точение подрезка торца и профильная обработка. Тип деталей в основном детали из чугуна. Достоинства высокая прочность режущей кромки. Ограничения пластина без геометрии передней поверхности создает значительные усилия резания и может оставлять заусенцы на деталях. Общие рекомендации универсальная геометрия для обработки чугуна. Возможная оптимизация применение геометрий KM и KR. 0.1 0.2 0.3 0.4 0.5 f RCMT P M K S RCMT 12 04 M0 ap 1.2 -0.12 4.8 мм 1.2 мм/об RCMT - для получистового точения конструкционных и нержавеющих сталей чугуна и жаропрочных сплавов. Получистовая обработка Подача 0.03 - 3.5 мм/об. Глубина резания 0.5 -12.8 мм. Тип операции наружное точение подрезка торца и профильная обработка. Тип деталей валы оси и т.п. Достоинства высокая надежность. Ограничения неудовлетворительное стружколомание вследствие круглой формы пластины. Общие рекомендации максимальная производительность достигается в сочетании с прочным сплавом GC4225. Возможная оптимизация в случае проблем стружколоманием выберите пластину другой формы. 0.2 0.4 0.6 0.8 1.0 1.2 n a SANDVIK 5513 A 113 Точение Описание геометрий пластин Описание геометрий пластин Пластины с задними углами CoroTurn 107 -SM p 5.0 4.0 3.0 2.0 1.0 S M RCMT 12 04 00-SM ap 0.5 - 3.0 мм fn 0.2 - 0.5 мм/об 0.1 0.2 0.3 0.4 0.5 -SM - для чистового и получистового точения жаропрочных и титановых сплавов. Подача 0.15 - 0.6 мм/об. Глубина резания 0.26 - 4.0 мм. Тип операции продольное точение подрезка торца и профильная обработка. Достоинства
