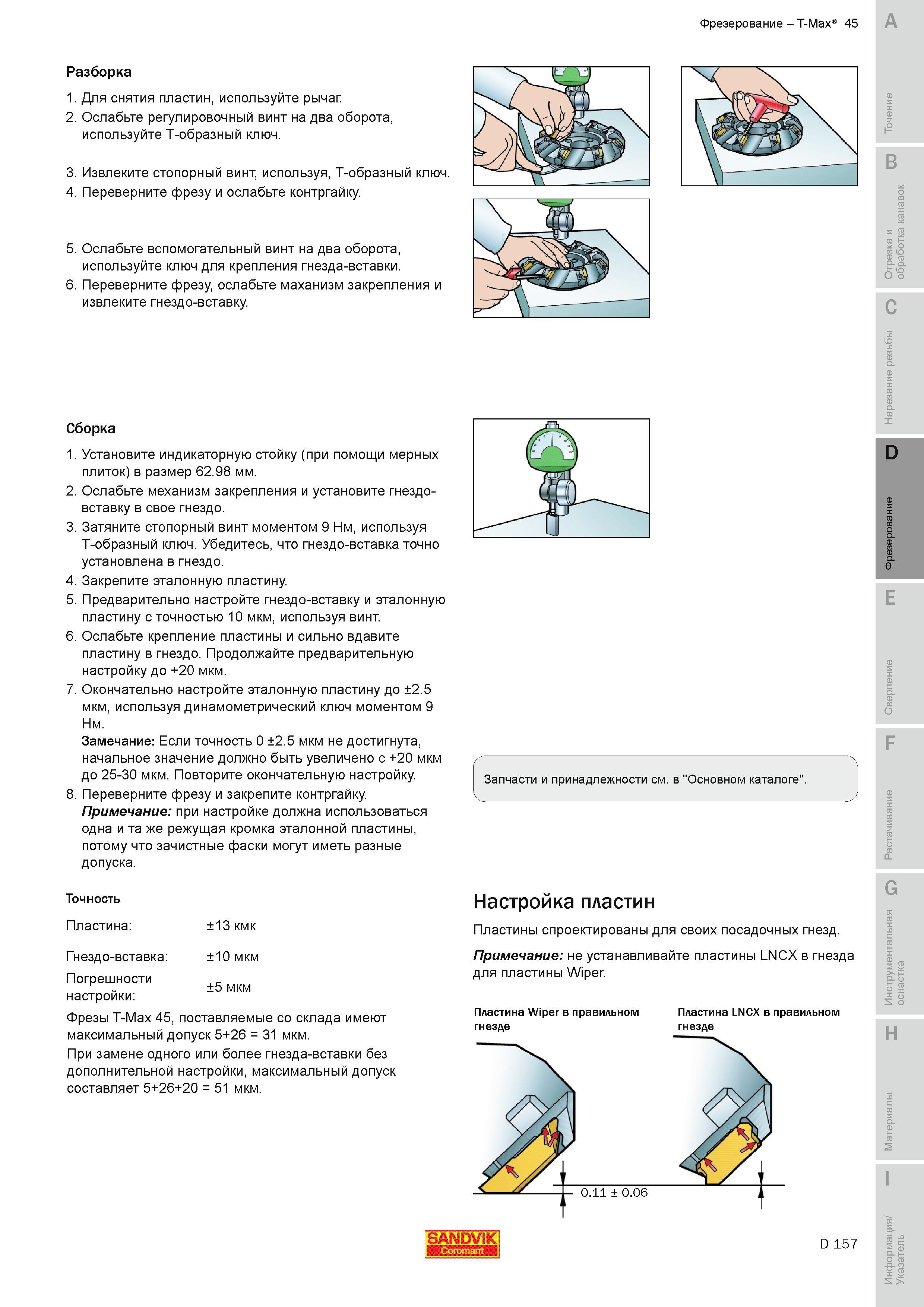

Фрезерование фрезами Sandvik T-Max 45 Разборка фрезерного инструмента Для снятия пластин используйте рычаг Ослабьте регулировочный винт на два оборота используйте Т-образный ключ Извлеките стопорный винт используя Т-образный ключ. 4. Переверните фрезу и ослабьте контргайку. 5. Ослабьте вспомогательный винт на два оборота используйте ключ для крепления гнезда-вставки. 6. Переверните фрезу ослабьте маханизм закрепления и извлеките гнездо-вставку. B то рр тб Оо C Сборка 1. Установите индикаторную стойку (при помощи мерных плиток) в размер 62.98 мм. 2. Ослабьте механизм закрепления и установите гнездо-вставку в свое гнездо. 3. Затяните стопорный винт моментом 9 Нм используя Т-образный ключ. Убедитесь что гнездо-вставка точно установлена в гнездо. 4. Закрепите эталонную пластину. 5. Предварительно настройте гнездо-вставку и эталонную пластину с точностью 10 мкм используя винт. 6. Ослабьте крепление пластины и сильно вдавите пластину в гнездо. Продолжайте предварительную настройку до +20 мкм. 7. Окончательно настройте эталонную пластину до 2.5 мкм используя динамометрический ключ моментом 9 Нм. Замечание Если точность 0 2.5 мкм не достигнута начальное значение должно быть увеличено с +20 мкм до 25-30 мкм. Повторите окончательную настройку. 8. Переверните фрезу и закрепите контргайку. Примечание при настройке должна использоваться одна и та же режущая кромка эталонной пластины потому что зачистные фаски могут иметь разные допуска. Точность Пластина 13 кмк 10 мкм 5 мкм Гнездо-вставка Погрешности настройки Фрезы T-Max 45 поставляемые склада имеют максимальный допуск 5+26 31 мкм. При замене одного или более гнезда-вставки без дополнительной настройки максимальный допуск составляет 5+26+20 51 мкм. Запчасти и принадлежности см. в "Основном каталоге" Настройка пластин Пластины спроектированы для своих посадочных гнезд. Примечание не устанавливайте пластины LNCX в гнезда для пластины Wiper. Пластина Wiper в правильном гнезде Пластина LNCX в правильном гнезде SANDVIK D 157 D E F G а мк S рс H а р о ф
