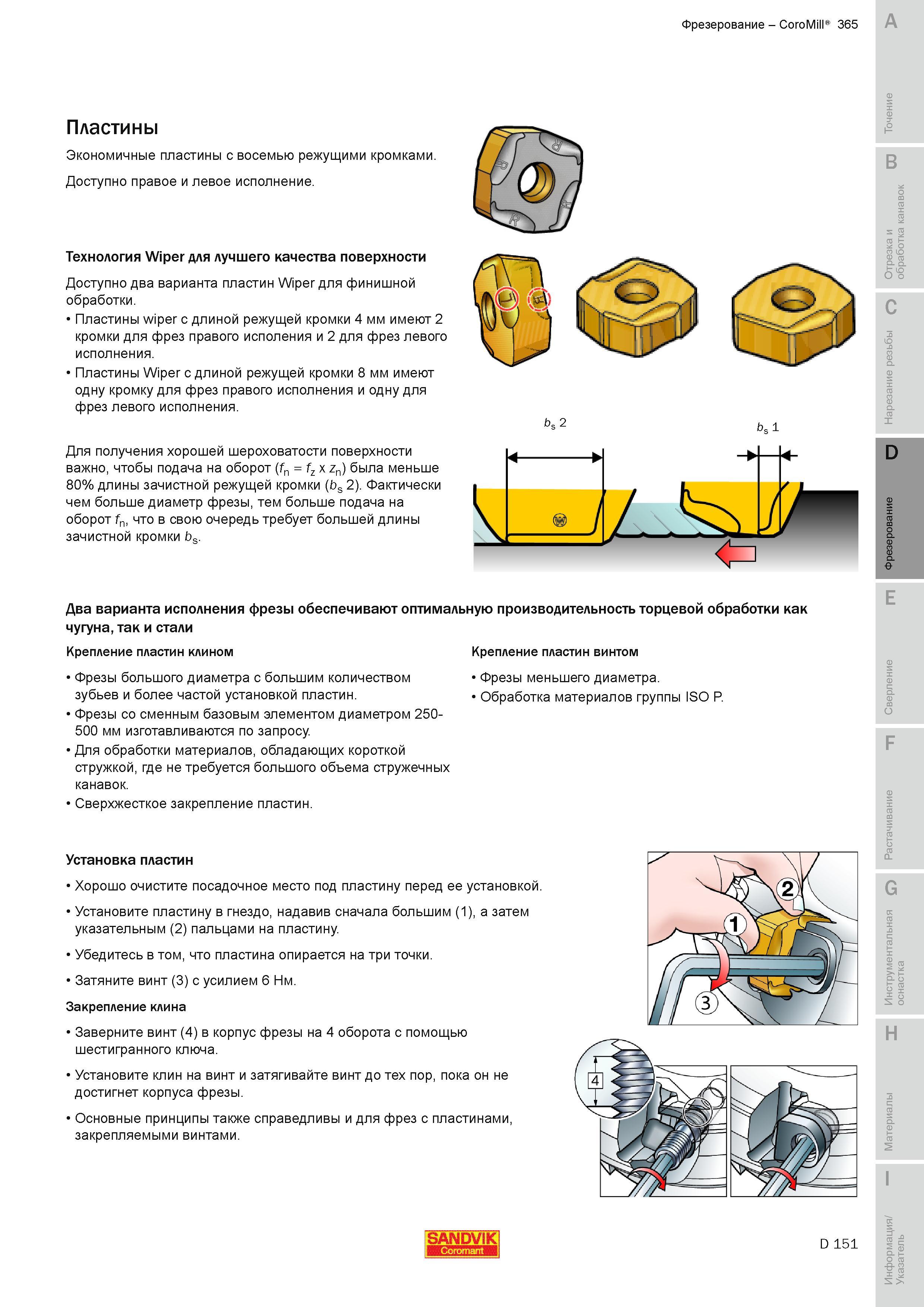

Экономичные фрезерные пластины с восемью режущими кромками Доступно правое и левое исполнение Технология Wiper для лучшего качества поверхности Доступно два варианта пластин Wiper для финишной обработки. Пластины wiper с длиной режущей кромки 4 мм имеют 2 кромки для фрез правого исполения и 2 для фрез левого исполнения. Пластины Wiper с длиной режущей кромки 8 мм имеют одну кромку для фрез правого исполнения и одну для фрез левого исполнения. B ТО рр тб C Для получения хорошей шероховатости поверхности важно чтобы подача на оборот (fn fz x zn) была меньше 80% длины зачистной режущей кромки (bs 2). Фактически чем больше диаметр фрезы тем больше подача на оборот fn что в свою очередь требует большей длины зачистной кромки bs. Два варианта исполнения фрезы обеспечивают оптимальную производительность торцевой обработки как чугуна так и стали Крепление пластин клином Крепление пластин винтом D Фрезы большого диаметра с большим количеством зубьев и более частой установкой пластин. 1 Фрезы сменным базовым элементом диаметром 250500 мм изготавливаются по запросу. 1 Для обработки материалов обладающих короткой стружкой где не требуется большого объема стружечных канавок. 1 Сверхжесткое закрепление пластин. 1 Фрезы меньшего диаметра. 1 Обработка материалов группы ISO P E F Установка пластин Хорошо очистите посадочное место под пластину перед ее установкой. Установите пластину в гнездо надавив сначала большим (1) а затем указательным (2) пальцами на пластину. Убедитесь в том что пластина опирается на три точки. Затяните винт (3) с усилием 6 Нм. Закрепление клина Заверните винт (4) в корпус фрезы на 4 оборота с помощью шестигранного ключа. Установите клин на винт и затягивайте винт до тех пор пока он не достигнет корпуса фрезы. Основные принципы также справедливы и для фрез с пластинами закрепляемыми винтами. G а мк s 11-рс H SANDVIK D 151 bs 2 bs 1 Фрезерование CoroMill 365 Пластины
