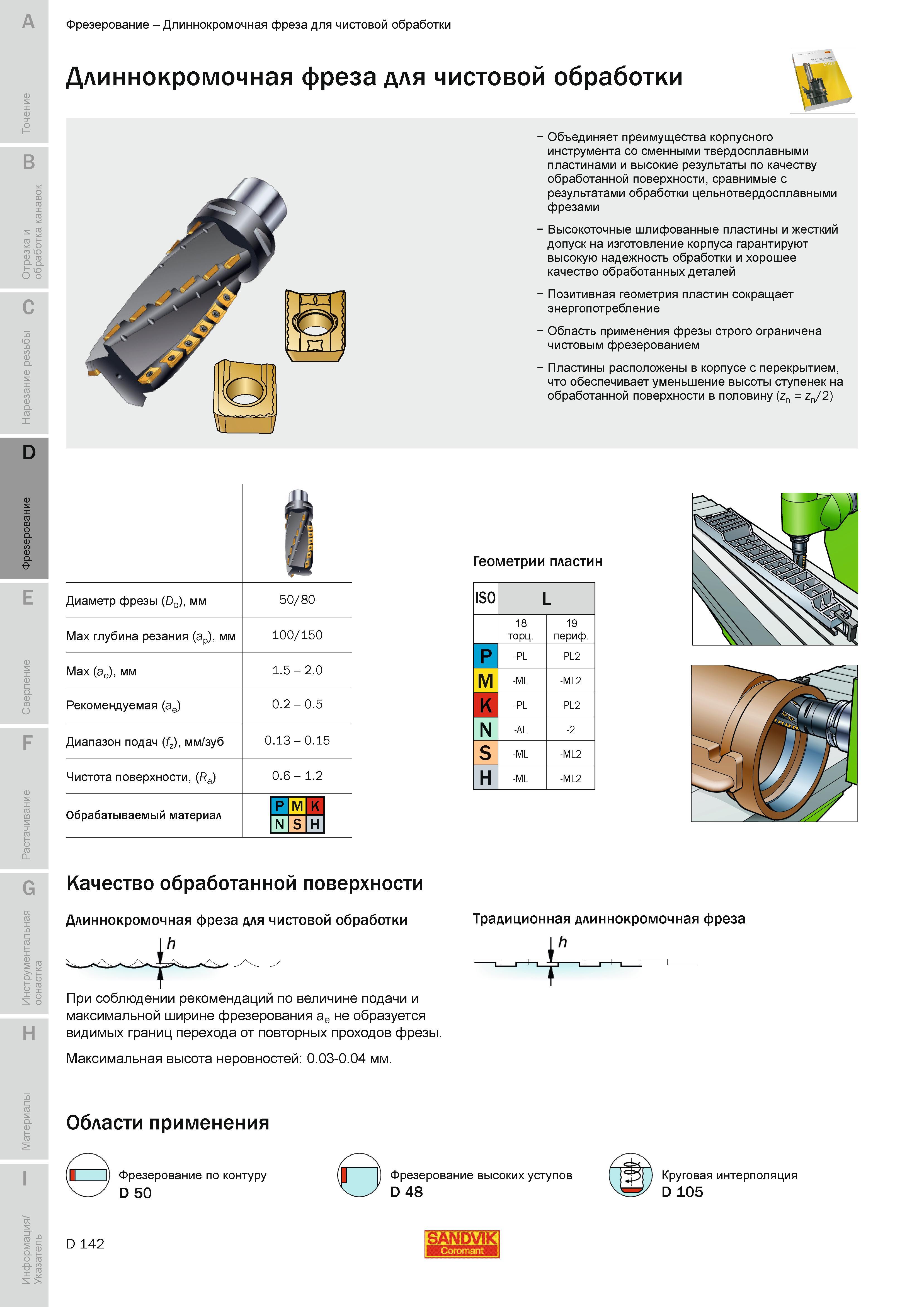

Длиннокромочная фреза для чистовой обработки Объединяет преимущества корпусного инструмента со сменными твердосплавными пластинами и высокие результаты по качеству обработанной поверхности сравнимые с результатами обработки цельнотвердосплавными фрезами - Высокоточные шлифованные пластины и жесткий допуск на изготовление корпуса гарантируют высокую надежность обработки и хорошее качество обработанных деталей - Позитивная геометрия пластин сокращает энергопотребление - Область применения фрезы строго ограничена чистовым фрезерованием - Пластины расположены в корпусе с перекрытием что обеспечивает уменьшение высоты ступенек на обработанной поверхности в половину (zn zn 2) Диаметр фрезы (Dc) мм Max глубина резания (ap) мм Max (ae) мм Рекомендуемая (ae) Диапазон подач (fz) мм/зуб Чистота поверхности (Ra) Обрабатываемый материал 50 80 100 150 1.5 - 2.0 0.2 - 0.5 0.13 - 0.15 0.6 - 1.2 M N S H Геометрии пластин ISO L 18 торц. 19 периф. -PL -PL2 M -ML -ML2 -PL -PL2 N -AL -2 S -ML -ML2 H -ML -ML2 Качество обработанной поверхности Длиннокромочная фреза для чистовой обработки h Традиционная длиннокромочная фреза При соблюдении рекомендаций по величине подачи и максимальной ширине фрезерования ae не образуется видимых границ перехода от повторных проходов фрезы. Максимальная высота неровностей 0.03-0.04 мм. Области применения III I) Фрезерование по контуру D 50 Фрезерование высоких уступов D 48 Круговая интерполяция D 105 D 142 Фрезерование Длиннокромочная фреза для чистовой обработки
