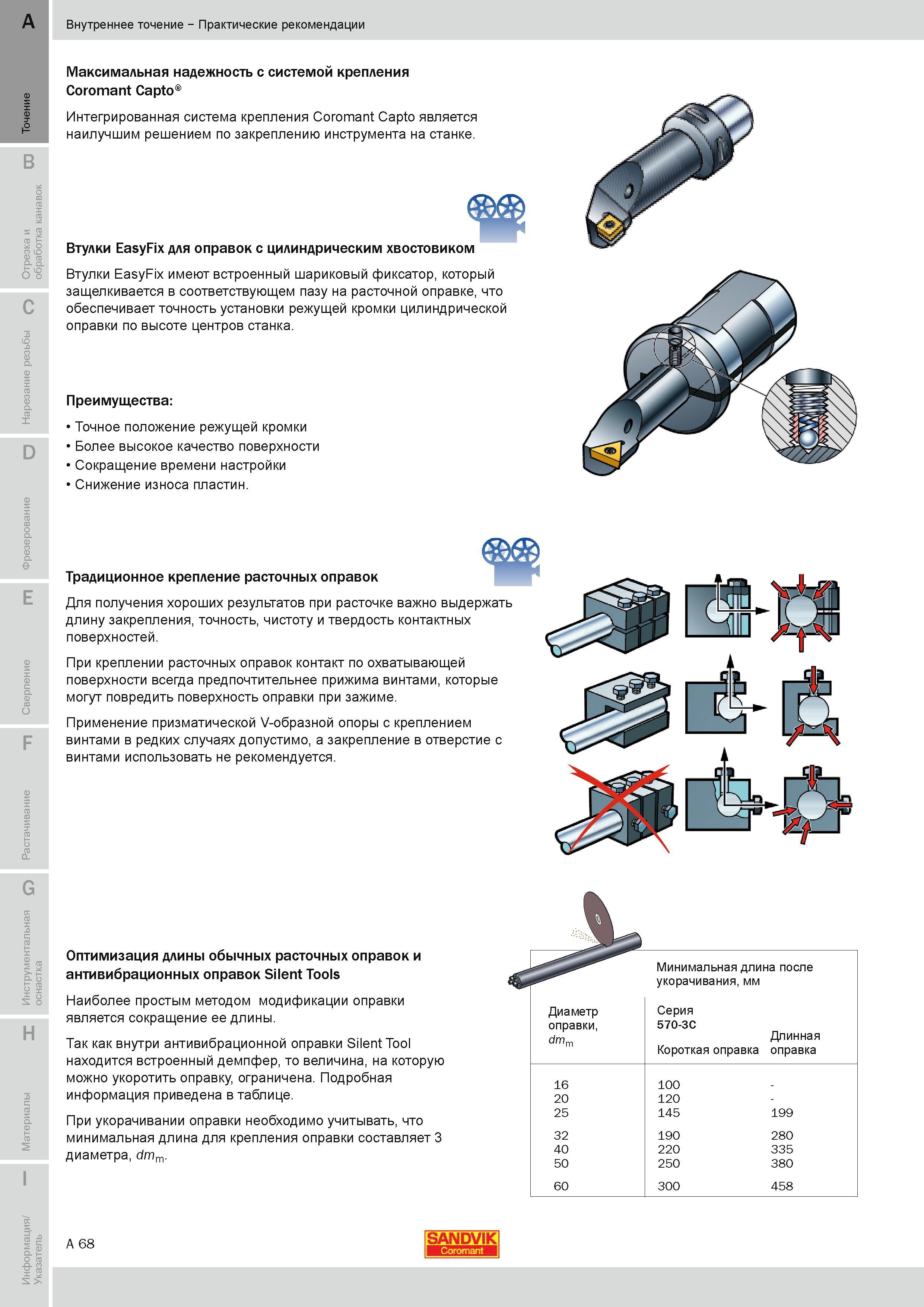

Для получения хороших результатов при токарной расточке на станке важно выдержать длину закрепления, точность, чистоту и твердость контактных поверхностей. При креплении расточных оправок контакт по охватывающей поверхности всегда предпочтительнее прижима винтами которые могут повредить поверхность оправки при зажиме. Применение призматической V-образной опоры с креплением винтами в редких случаях допустимо а закрепление в отверстие с винтами использовать не рекомендуется. Оптимизация длины обычных расточных оправок и антивибрационных оправок Silent Tools Наиболее простым методом модификации оправки является сокращение ее длины. Так как внутри антивибрационной оправки Silent Tool находится встроенный демпфер то величина на которую можно укоротить оправку ограничена. Подробная информация приведена в таблице. При укорачивании оправки необходимо учитывать что минимальная длина для крепления оправки составляет 3 диаметра dmm. Минимальная длина после укорачивания мм Диаметр оправки dmm Серия 570-3C Короткая оправка Длинная оправка 16 100 20 120 - 25 145 199 32 190 280 40 220 335 50 250 380 60 300 458 A 68 SANDVIK Внутреннее точение Практические рекомендации Максимальная надежность с системой крепления Coromant Capto Интегрированная система крепления Coromant Capto является наилучшим решением по закреплению инструмента на станке Втулки EasyFix для оправок с цилиндрическим хвостовиком Втулки EasyFix имеют встроенный шариковый фиксатор который защелкивается в соответствующем пазу на расточной оправке что обеспечивает точность установки режущей кромки цилиндрической оправки по высоте центров станка. Преимущества Точное положение режущей кромки Более высокое качество поверхности Сокращение времени настройки Снижение износа пластин. Традиционное крепление расточных оправок
