Погрешность обработки в виде лыски в месте где фреза работает своим центром снижается до минимума при использовании пластин с геометрией -E C Исп

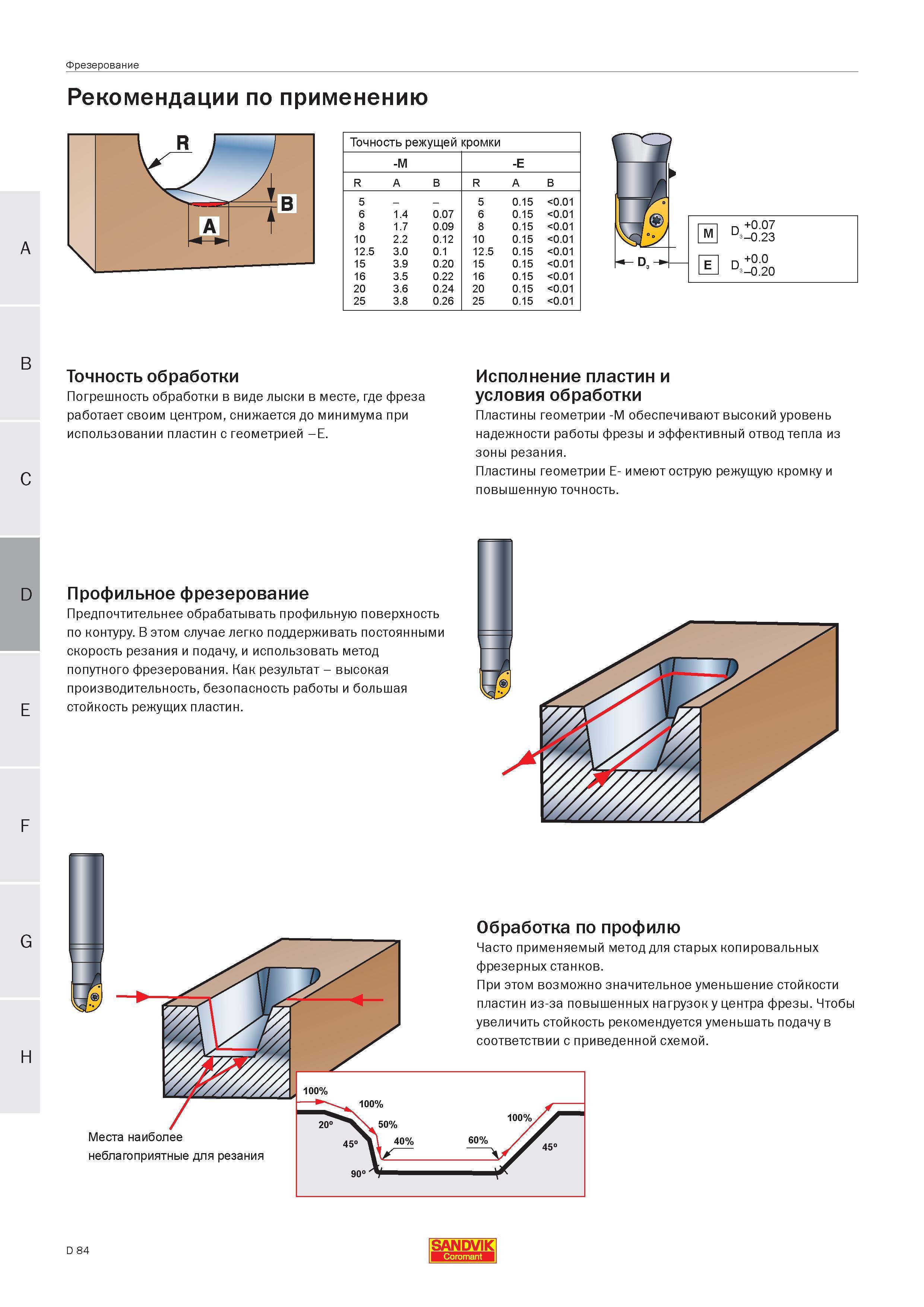

Погрешность обработки в виде лыски в месте где фреза работает своим центром снижается до минимума при использовании пластин с геометрией -E. C Исполнение пластин и условия обработки Пластины геометрии -M обеспечивают высокий уровень надежности работы фрезы и эффективный отвод тепла из зоны резания. Пластины геометрии E- имеют острую режущую кромку и повышенную точность. D Профильное фрезерование Предпочтительнее обрабатывать профильную поверхность по контуру. В этом случае легко поддерживать постоянными скорость резания и подачу и использовать метод попутного фрезерования. Как результат - высокая производительность безопасность работы и большая E стойкость режущих пластин. Места наиболее неблагоприятные для резания Обработка по профилю Часто применяемый метод для старых копировальных фрезерных станков. При этом возможно значительное уменьшение стойкости пластин из-за повышенных нагрузок у центра фрезы. Чтобы увеличить стойкость рекомендуется уменьшать подачу в соответствии с приведенной схемой. 100% 100% 4 100% 20 50% 45 V 40% 45 F D 84 SANDVIK Coromant Фрезерование Рекомендации по применению Точность режущей кромки -M -E R R 5 5 0.15 0.01 6 1.4 0.07 6 0.15 0.01 8 1.7 0.09 8 0.15 0.01 10 2.2 0.12 10 0.15 0.01 12.5 3.0 0.1 12.5 0.15 0.01 15 3.9 0.20 15 0.15 0.01 16 3.5 0.22 16 0.15 0.01 20 3.6 0.24 20 0.15 0.01 25 3.8 0.26 25 0.15 0.01 в Точность обработки
