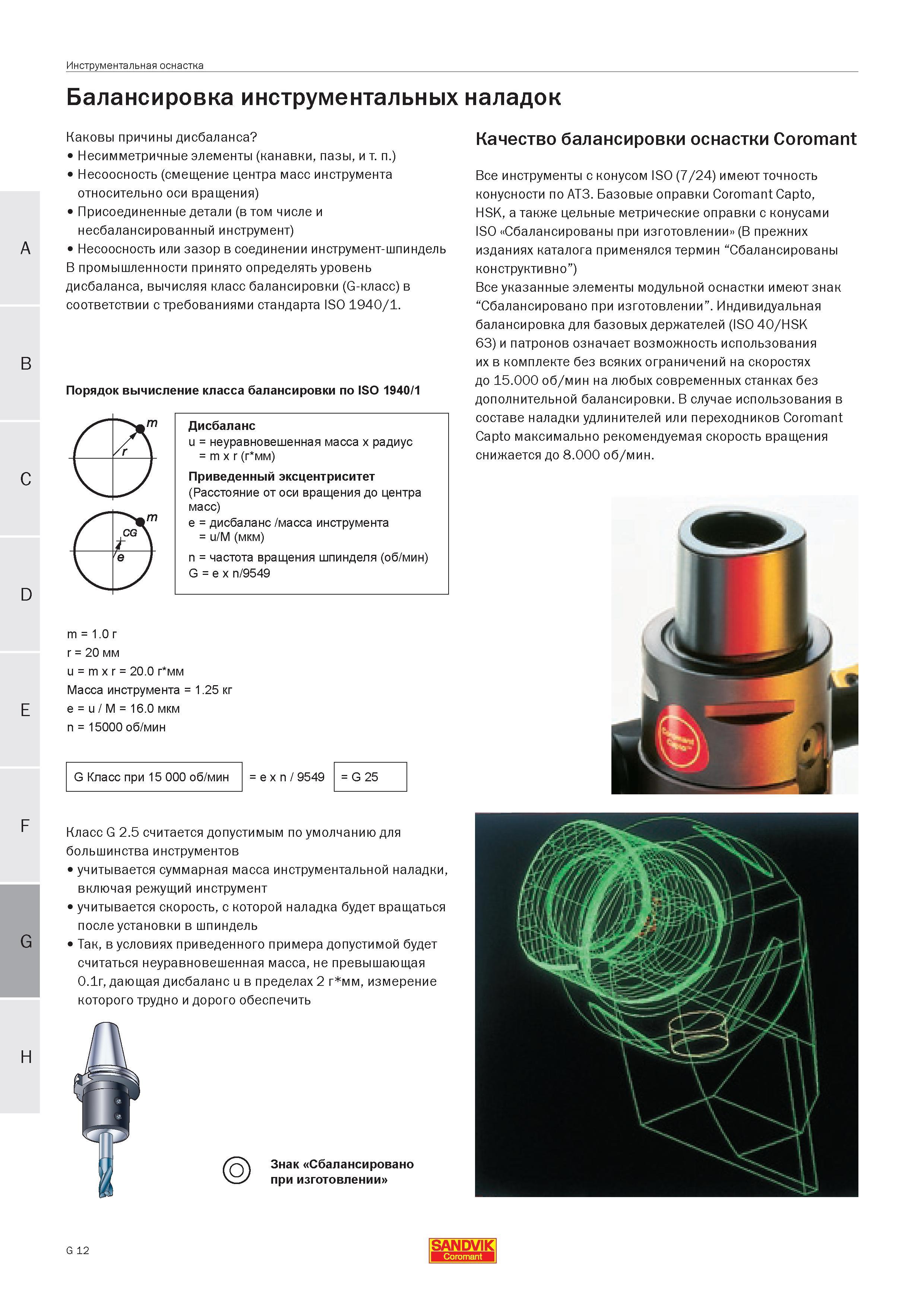

Основные причины дисбаланса станочных инструментальных наладок Несимметричные элементы канавки пазы и т. п. Несоосность смещение центра масс инструмента относительно оси вращения Присоединенные детали (в том числе и несбалансированный инструмент) Несоосность или зазор в соединении инструмент-шпиндель В промышленности принято определять уровень дисбаланса вычисляя класс балансировки (G-класс) в соответствии с требованиями стандарта ISO 1940 1. Порядок вычисление класса балансировки по ISO 1940 1 Дисбаланс u неуравновешенная масса x радиус m x r (г мм) Приведенный эксцентриситет (Расстояние от оси вращения до центра масс) e дисбаланс масса инструмента u M (мкм) n частота вращения шпинделя (об/мин) G e x n 9549 m 1.0 r 20 мм u m x r 20.0 мм Масса инструмента 1.25 кг e u M 16.0 мкм n 15000 об/мин G Класс при 15 000 об/мин e x n 9549 Класс G 2.5 считается допустимым по умолчанию для большинства инструментов учитывается суммарная масса инструментальной наладки включая режущий инструмент учитывается скорость с которой наладка будет вращаться после установки в шпиндель Так в условиях приведенного примера допустимой будет считаться неуравновешенная масса не превышающая 0.1г дающая дисбаланс u в пределах 2 мм измерение которого трудно и дорого обеспечить Знак Сбалансировано при изготовлении Качество балансировки оснастки Coromant Все инструменты с конусом ISO (7 24) имеют точность конусности по AT3. Базовые оправки Coromant Capto HSK а также цельные метрические оправки с конусами ISO Сбалансированы при изготовлении (В прежних изданиях каталога применялся термин Сбалансированы конструктивно) Все указанные элементы модульной оснастки имеют знак Сбалансировано при изготовлении. Индивидуальная балансировка для базовых держателей (ISO 40 HSK 63) и патронов означает возможность использования их в комплекте без всяких ограничений на скоростях до 15.000 об/мин на любых современных станках без дополнительной балансировки. В случае использования в составе наладки удлинителей или переходников Coromant Capto максимально рекомендуемая скорость вращения снижается до 8.000 об/мин. G 12 SANDVIK Инструментальная оснастка Балансировка инструментальных наладок
