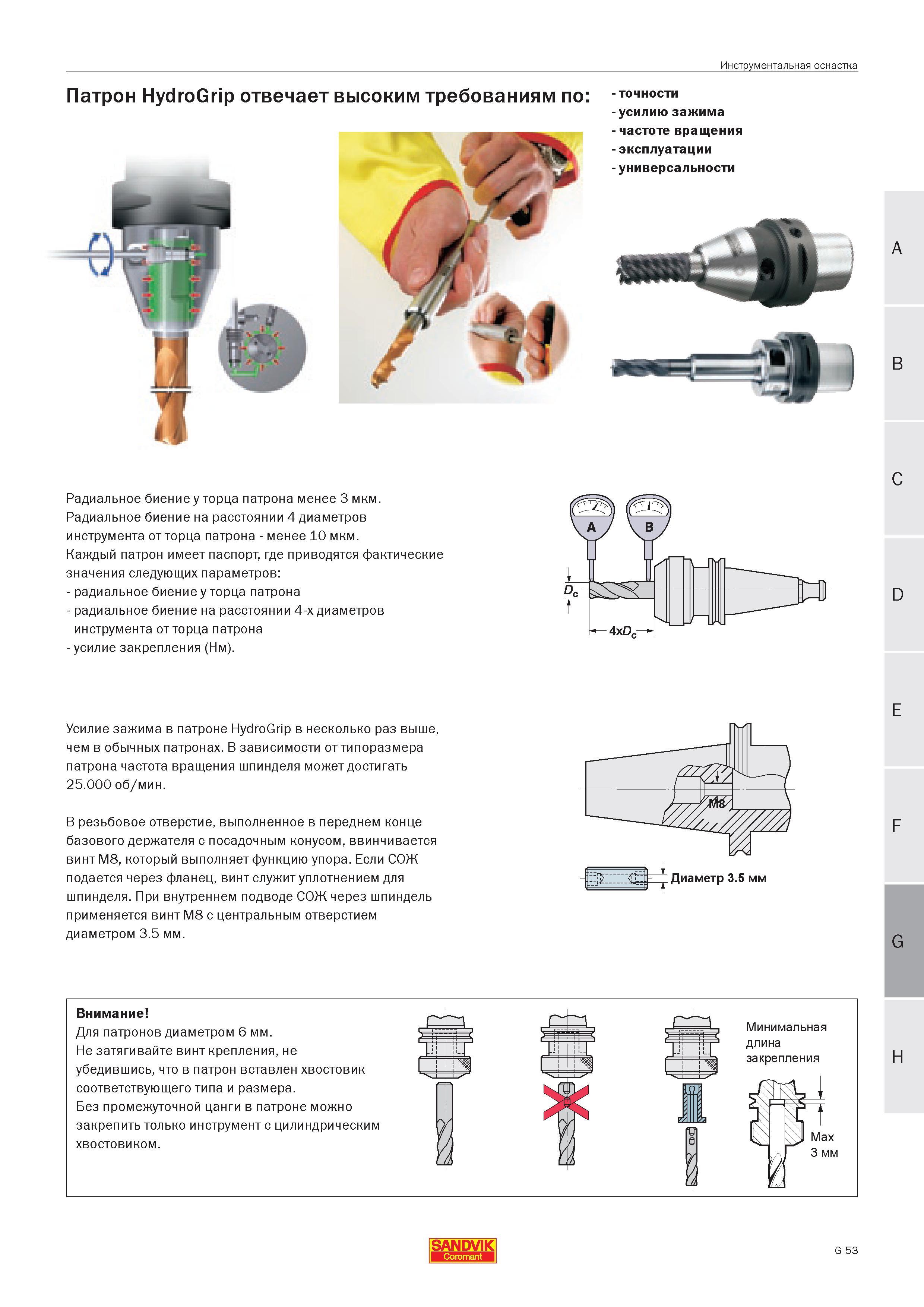

Гидрозажимной шпиндельный патрон Sandvik HydroGrip отвечает высоким требованиям по точности усилию зажима частоте вращения эксплуатации универсальности Радиальное биение у торца патрона менее 3 мкм. Радиальное биение на расстоянии 4 диаметров инструмента от торца патрона - менее 10 мкм. Каждый патрон имеет паспорт где приводятся фактические значения следующих параметров - радиальное биение у торца патрона - радиальное биение на расстоянии 4-х диаметров инструмента от торца патрона - усилие закрепления (Нм). D Усилие зажима в патроне HydroGrip в несколько раз выше чем в обычных патронах. В зависимости от типоразмера патрона частота вращения шпинделя может достигать 25.000 об/мин. В резьбовое отверстие выполненное в переднем конце базового держателя с посадочным конусом ввинчивается винт M8 который выполняет функцию упора. Если СОЖ подается через фланец винт служит уплотнением для шпинделя. При внутреннем подводе СОЖ через шпиндель применяется винт M8 с центральным отверстием диаметром 3.5 мм. G Внимание Для патронов диаметром 6 мм. Не затягивайте винт крепления не убедившись что в патрон вставлен хвостовик соответствующего типа и размера. Без промежуточной цанги в патроне можно закрепить только инструмент с цилиндрическим хвостовиком. m Минимальная длина закрепления Max 3 мм H SANDVIK Coromant G 53 Инструментальная оснастка
