Все PLANE-функции, имеющиеся в наличии в ЧПУ, описывают требуемую плоскость обработки независимо от фактических осей вращения станка Предлагаются с

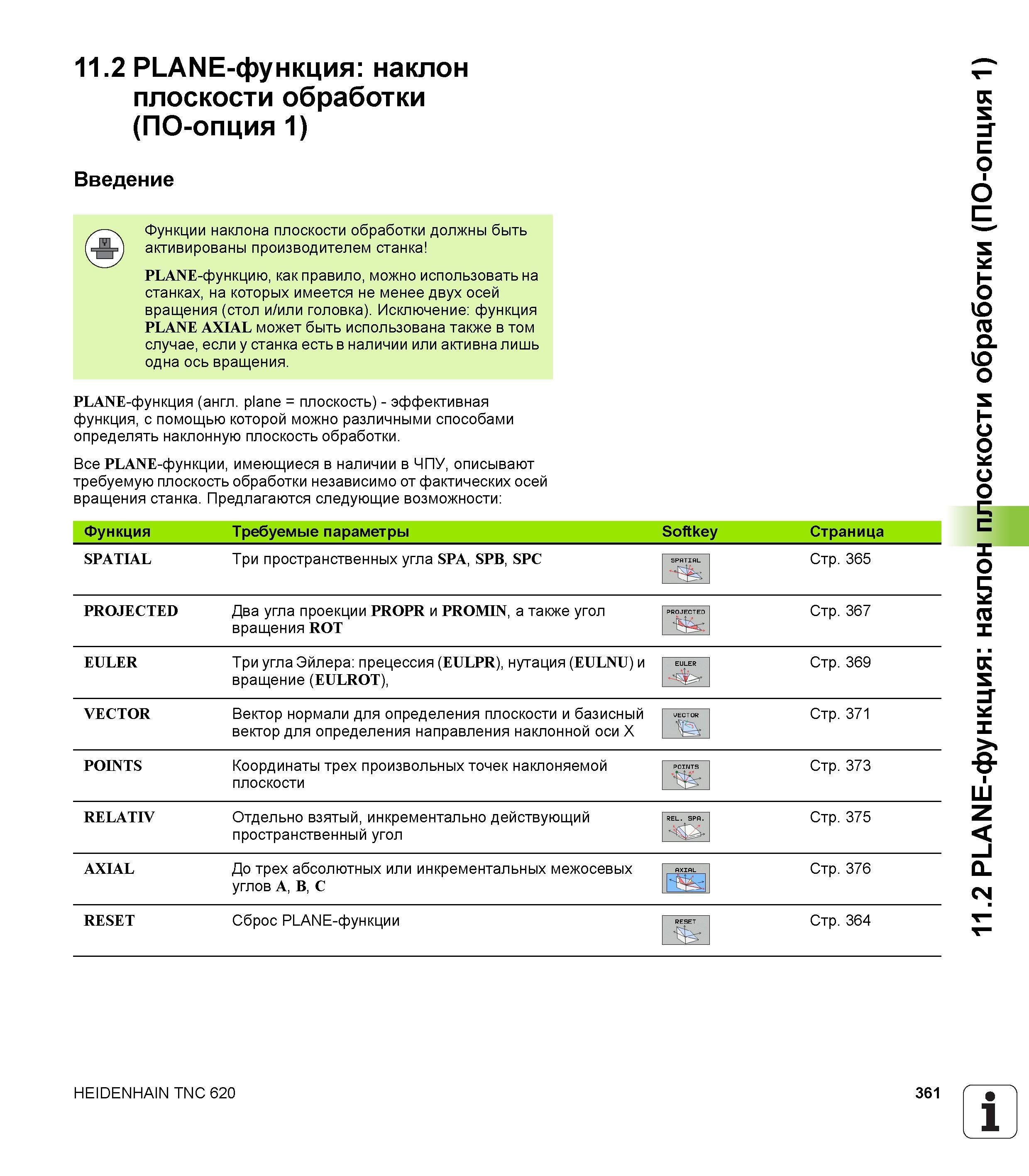

Все PLANE-функции, имеющиеся в наличии в ЧПУ, описывают требуемую плоскость обработки независимо от фактических осей вращения станка. Предлагаются следующие возможности Функция Требуемые параметры Softkey Страница SPATIAL Три пространственных угла SPA, SPB, SPC Стр. 365 PROJECTED Два угла проекции PROPR и PROMIN, а также угол вращения ROT Стр. 367 EULER Три угла Эйлера прецессия (EULPR), нутация (EULNU) и вращение (EULROT), Стр. 369 VECTOR Вектор нормали для определения плоскости и базисный вектор для определения направления наклонной оси X Стр. 371 POINTS Координаты трех произвольных точек наклоняемой плоскости Стр. 373 RELATIV Отдельно взятый, инкрементально действующий пространственный угол Стр. 375 AXIAL До трех абсолютных или инкрементальных межосевых углов A, B, C Стр. 376 RESET Сброс PLANE-функции Стр. 364 HEIDENHAIN TNC 620 361 1 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) Введение Функции наклона плоскости обработки должны быть активированы производителем станка PLANE-функцию, как правило, можно использовать на станках, на которых имеется не менее двух осей вращения (стол и/или головка). Исключение функция PLANE AXIAL может быть использована также в том случае, если у станка есть в наличии или активна лишь одна ось вращения. PLANE-функция (англ. plane = плоскость) - эффективная функция, с помощью которой можно различными способами определять наклонную плоскость обработки.
