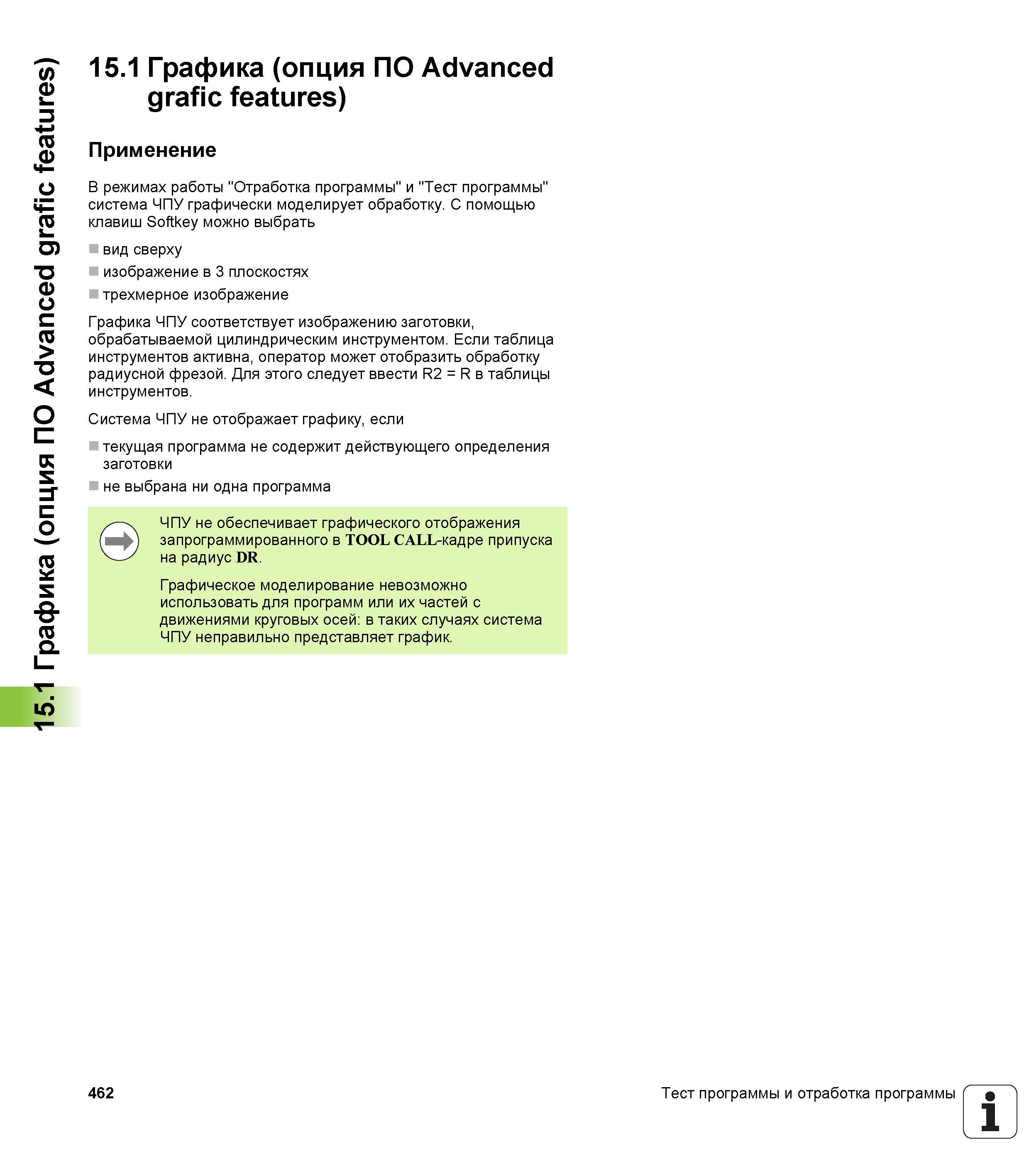

В режимах работы "Отработка программы" и "Тест программы" система ЧПУ графически моделирует обработку. С помощью клавиш Softkey можно выбрать вид сверху изображение в 3 плоскостях трехмерное изображение Графика ЧПУ соответствует изображению заготовки, обрабатываемой цилиндрическим инструментом. Если таблица инструментов активна, оператор может отобразить обработку радиусной фрезой. Для этого следует ввести R2 = R в таблицы инструментов. Система ЧПУ не отображает графику, если текущая программа не содержит действующего определения заготовки не выбрана ни одна программа ЧПУ не обеспечивает графического отображения запрограммированного в TOOL CALL-кадре припуска на радиус DR. Графическое моделирование невозможно использовать для программ или их частей с движениями круговых осей в таких случаях система ЧПУ неправильно представляет график. 462 Тест программы и отработка программы 1 15.1 Графика (опция ПО Advanced grafic features) 15.1 Графика (опция ПО Advanced grafic features) Применение
