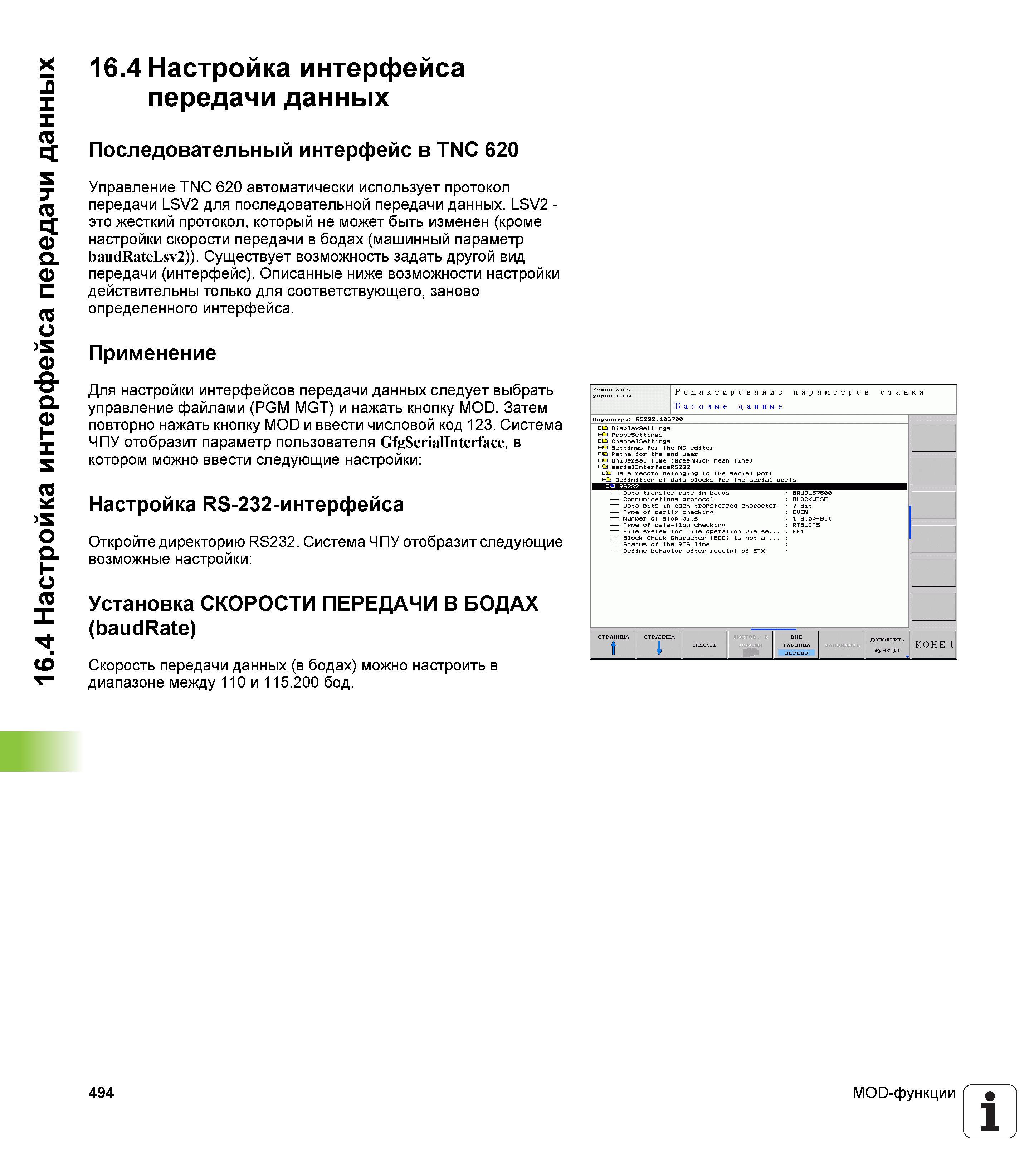

Управление TNC 620 автоматически использует протокол передачи LSV2 для последовательной передачи данных. LSV2 -это жесткий протокол, который не может быть изменен (кроме настройки скорости передачи в бодах (машинный параметр baudRateLsv2)). Существует возможность задать другой вид передачи (интерфейс). Описанные ниже возможности настройки действительны только для соответствующего, заново определенного интерфейса. Применение Для настройки интерфейсов передачи данных следует выбрать управление файлами (PGM MGT) и нажать кнопку MOD. Затем повторно нажать кнопку MOD и ввести числовой код 123. Система ЧПУ отобразит параметр пользователя GfgSeriallnterface, в котором можно ввести следующие настройки Настройка RS-232-интерфейса Откройте директорию RS232. Система ЧПУ отобразит следующие возможные настройки Установка СКОРОСТИ ПЕРЕДАЧИ В БОДАХ (baudRate) Скорость передачи данных (в бодах) можно настроить в диапазоне между 110 и 115.200 бод. п авления Редактирование параметров станка Базовые данные Параметры RS232.10B700 ВО DisplaySettings HQ ProbeSettings bCi ChannelSettings at) settings for the NC editor Bd Paths for the end user Bd Uniuersal Time (Greenwich Mean Time) вез seriallnterfaceRS232 Bd Data record belonging to the serial port bQ Definition of data blocks for the serial ports = Dat = Com = Dat = Тур transfer rate in bauds BRUD_57B00 nunications protocol BLOCKUISE bits in each transferred character 7 Bit of parity checking EUEN эег of stop bits 1 Stop-Bit of data-flow checking RTS-CTS system for file operation uia se FE1 ;k Check Character CBCC> is not a us of the RTS line me behauior after receipt of ETX страница t СТРАНИЦА ВИД ДОПОЛНИТ. ИСКАТЬ 1чМОЩИ ТАБЛИЦА ШЯк 1 ДЕРЕВО 1 ФУНКЦИИ КОНЕЦ 494 MOD-функции 1 16.4 Настройка интерфейса передачи данных 16.4 Настройка интерфейса передачи данных Последовательный интерфейс в TNC 620
