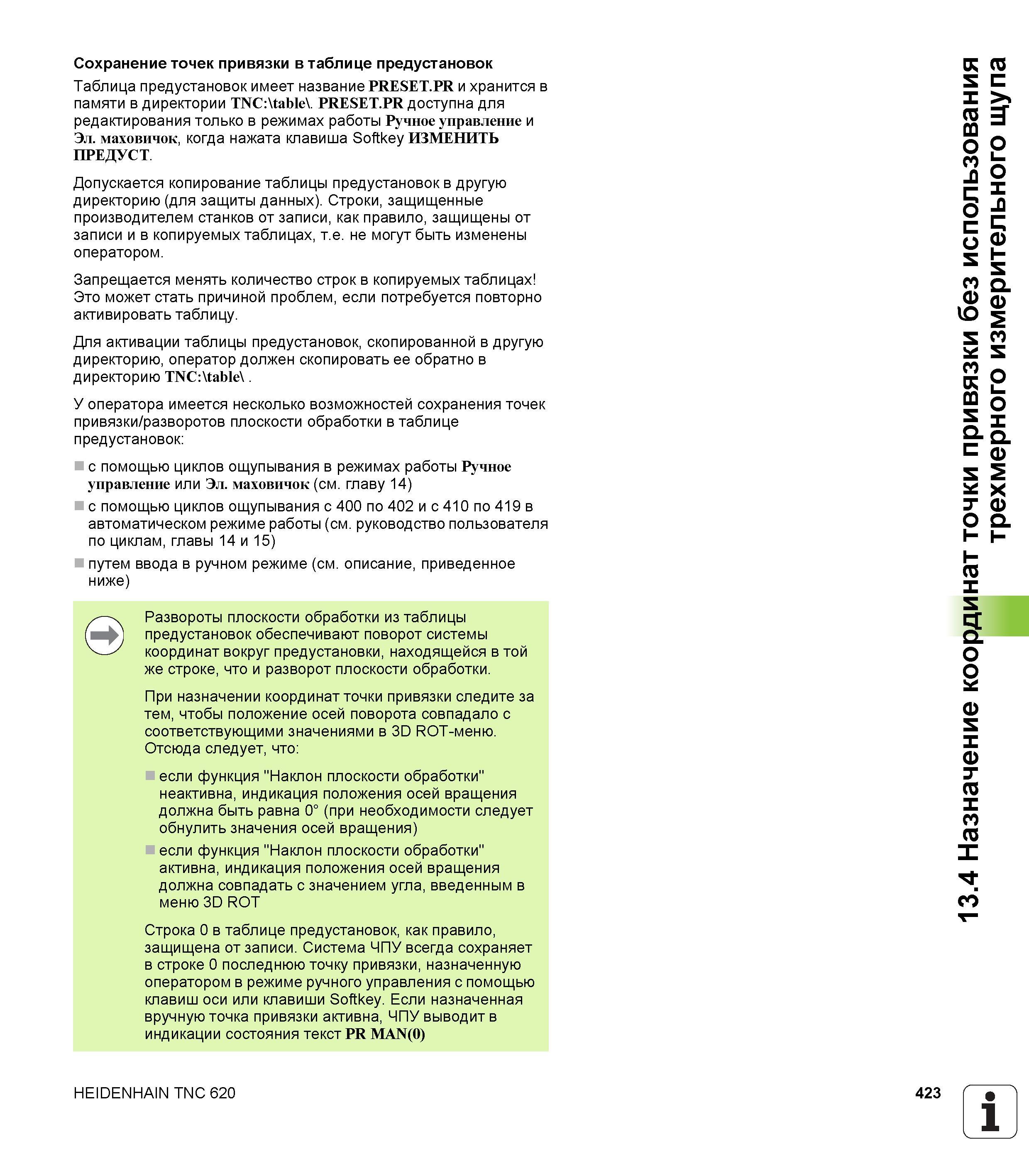

Таблица предустановок имеет название PRESET.PR и хранится в памяти в директории TNC:\table\. PRESET.PR доступна для редактирования только в режимах работы Ручное управление и Эл. маховичок, когда нажата клавиша Softkey ИЗМЕНИТЬ ПРЕДУСТ. Допускается копирование таблицы предустановок в другую директорию (для защиты данных). Строки, защищенные производителем станков от записи, как правило, защищены от записи и в копируемых таблицах, т.е. не могут быть изменены оператором. Запрещается менять количество строк в копируемых таблицах Это может стать причиной проблем, если потребуется повторно активировать таблицу. Для активации таблицы предустановок, скопированной в другую директорию, оператор должен скопировать ее обратно в директорию TNC:\table\ У оператора имеется несколько возможностей сохранения точек привязки/разворотов плоскости обработки в таблице предустановок с помощью циклов ощупывания в режимах работы Ручное управление или Эл. маховичок (см. главу 14) с помощью циклов ощупывания с 400 по 402 и с 410 по 419 в автоматическом режиме работы (см. руководство пользователя по циклам, главы 14 и 15) путем ввода в ручном режиме (см. описание, приведенное ниже) Развороты плоскости обработки из таблицы предустановок обеспечивают поворот системы координат вокруг предустановки, находящейся в той же строке, что и разворот плоскости обработки. При назначении координат точки привязки следите за тем, чтобы положение осей поворота совпадало с соответствующими значениями в 3D ROT-меню. Отсюда следует, что если функция "Наклон плоскости обработки" неактивна, индикация положения осей вращения должна быть равна 0° (при необходимости следует обнулить значения осей вращения) если функция "Наклон плоскости обработки" активна, индикация положения осей вращения должна совпадать с значением угла, введенным в меню 3D ROT Строка 0 в таблице предустановок, как правило, защищена от записи. Система ЧПУ всегда сохраняет в строке 0 последнюю точку привязки, назначенную оператором в режиме ручного управления с помощью клавиш оси или клавиши Softkey. Если назначенная вручную точка привязки активна, ЧПУ выводит в индикации состояния текст PR MAN(0) HEIDENHAIN TNC 620 423 1 13.4 Назначение координат точки привязки без использования трехмерного измерительного щупа Сохранение точек привязки в таблице предустановок
