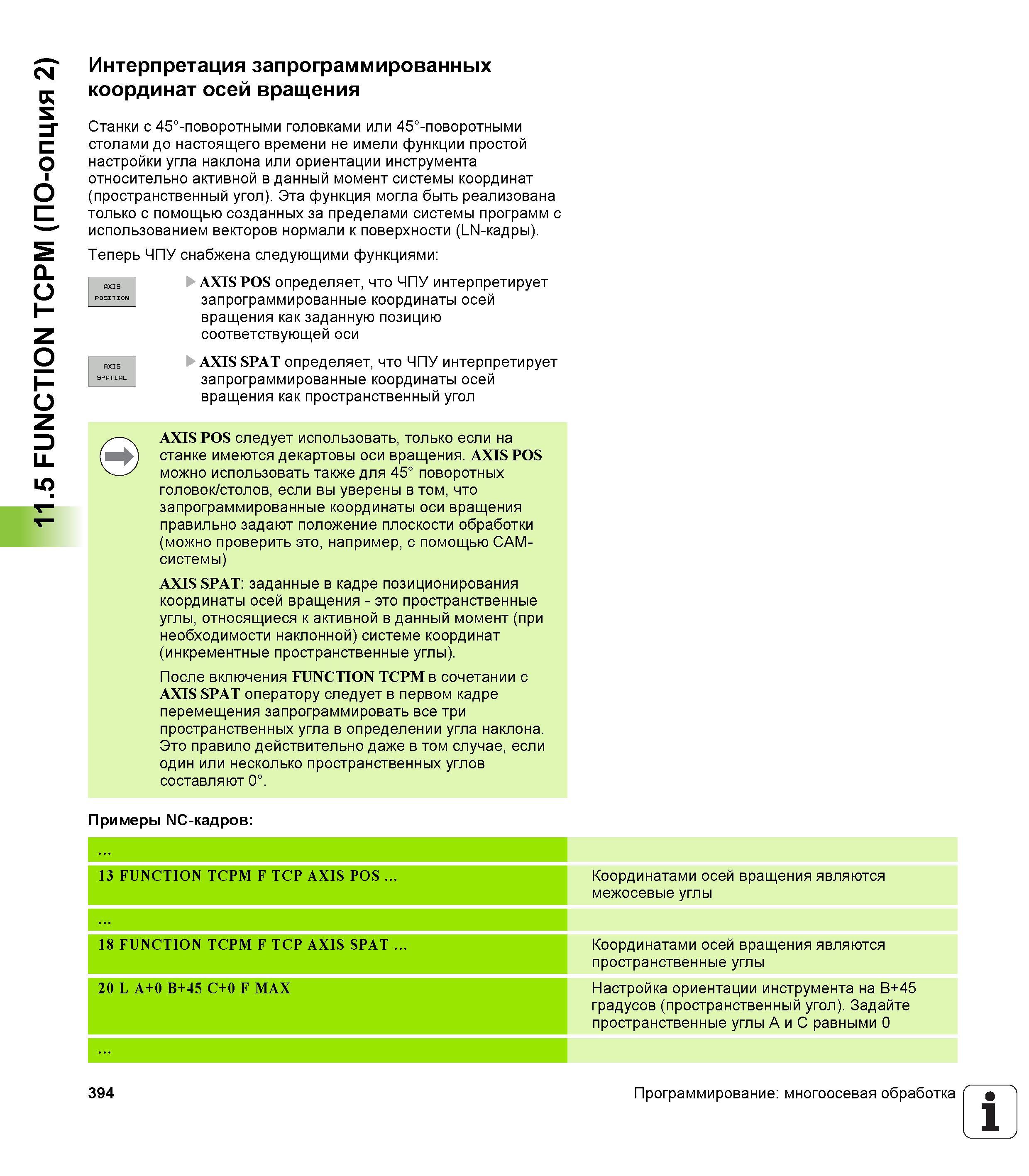

Станки с 45 град. - поворотными головками или 45°-поворотными столами до настоящего времени не имели функции простой настройки угла наклона или ориентации инструмента относительно активной в данный момент системы координат (пространственный угол). Эта функция могла быть реализована только с помощью созданных за пределами системы программ с использованием векторов нормали к поверхности (LN-кадры). Теперь ЧПУ снабжена следующими функциями а > AXISPOS определяет, что ЧПУ интерпретирует роз”“" запрограммированные координаты осей вращения как заданную позицию соответствующей оси > AXIS SPAT определяет, что ЧПУ интерпретирует 3P°T1HL запрограммированные координаты осей вращения как пространственный угол AXIS POS следует использовать, только если на станке имеются декартовы оси вращения. AXIS POS можно использовать также для 45° поворотных головок/столов, если вы уверены в том, что запрограммированные координаты оси вращения правильно задают положение плоскости обработки (можно проверить это, например, с помощью CAM-системы) AXIS SPAT заданные в кадре позиционирования координаты осей вращения - это пространственные углы, относящиеся к активной в данный момент (при необходимости наклонной) системе координат (инкрементные пространственные углы). После включения FUNCTION TCPM в сочетании с AXIS SPAT оператору следует в первом кадре перемещения запрограммировать все три пространственных угла в определении угла наклона. Это правило действительно даже в том случае, если один или несколько пространственных углов составляют 0°. Примеры NC-кадров 13 FUNCTION TCPM F TCP AXIS POS Координатами осей вращения являются межосевые углы 18 FUNCTION TCPM F TCP AXIS SPAT Координатами осей вращения являются пространственные углы 20 L A+0 B+45 C+0 F MAX Настройка ориентации инструмента на B+45 градусов (пространственный угол). Задайте пространственные углы A и C равными 0 394 Программирование многоосевая обработка 1 11.5 FUNCTION TCPM (ПО-опция 2) Интерпретация запрограммированных координат осей вращения
