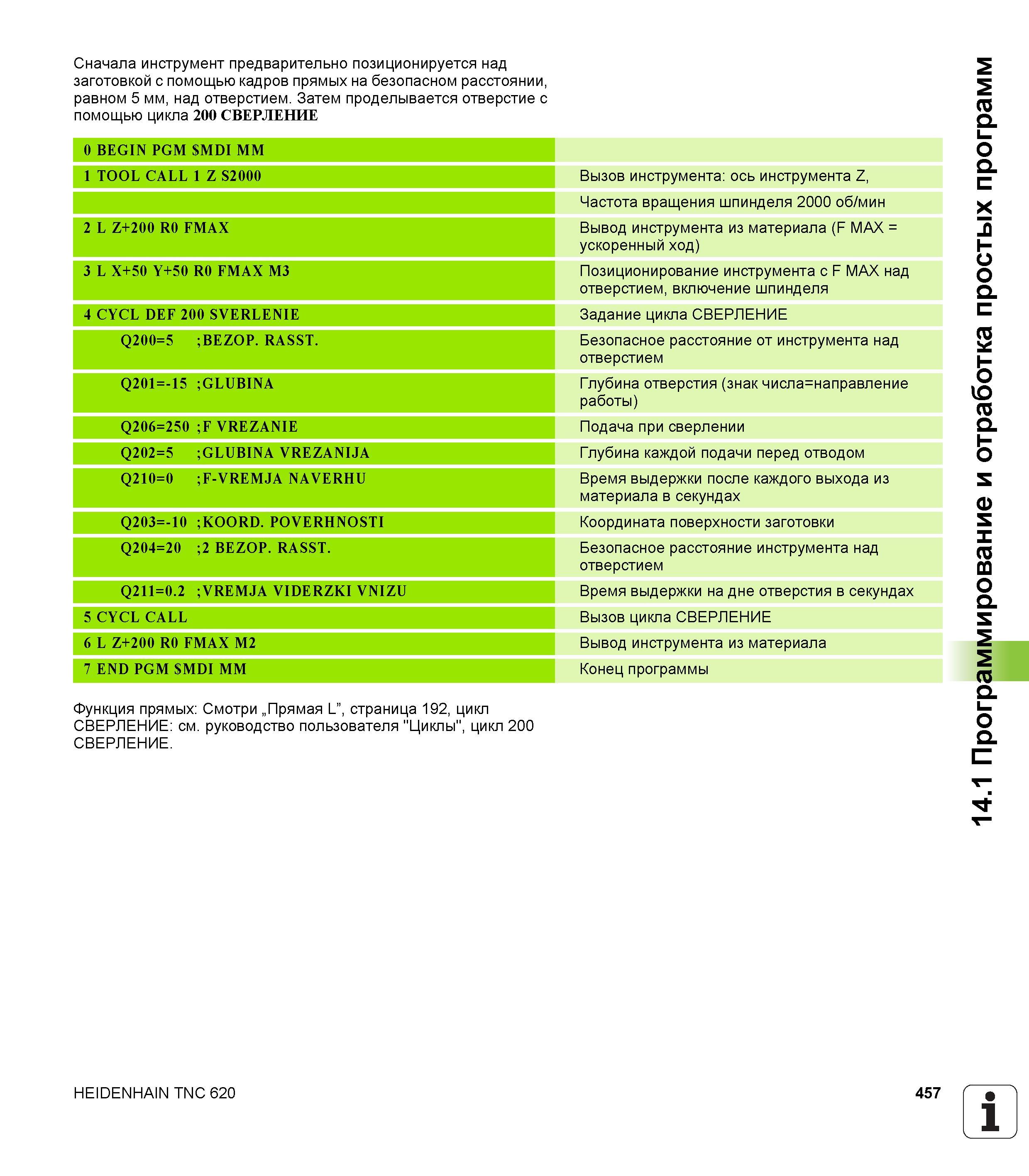

Сначала инструмент предварительно позиционируется над заготовкой с помощью кадров прямых на безопасном расстоянии, равном 5 мм, над отверстием. Затем проделывается отверстие с помощью цикла 200 СВЕРЛЕНИЕ 0 BEGIN PGM MDI MM 1 TOOL CALL 1 Z S2000 Вызов инструмента ось инструмента Z, Частота вращения шпинделя 2000 об/мин 2 L Z+200 R0 FMAX Вывод инструмента из материала (F MAX = ускоренный ход) 3 L X+50 Y+50 R0 FMAX M3 Позиционирование инструмента с F MAX над отверстием, включение шпинделя 4 CYCL DEF 200 SVERLENIE Задание цикла СВЕРЛЕНИЕ Q200=5 ;BEZOP. RASST. Безопасное расстояние от инструмента над отверстием Q201=-15 ;GLUBINA Глубина отверстия (знак числа=направление работы) Q206=250 ;F VREZANIE Подача при сверлении Q202=5 ;GLUBINA VREZANIJA Глубина каждой подачи перед отводом Q210=0 ;F-VREMJA NAVERHU Время выдержки после каждого выхода из материала в секундах Q203=-10 ;KOORD. POVERHNOSTI Координата поверхности заготовки Q204=20 ;2 BEZOP. RASST. Безопасное расстояние инструмента над отверстием Q211=0.2 ;VREMJA VIDERZKI VNIZU Время выдержки на дне отверстия в секундах 5 CYCL CALL Вызов цикла СВЕРЛЕНИЕ 6 L Z+200 R0 FMAX M2 Вывод инструмента из материала 7 END PGM MDI MM Конец программы Функция прямых Смотри „Прямая L”, страница 192, цикл СВЕРЛЕНИЕ см. руководство пользователя "Циклы", цикл 200 СВЕРЛЕНИЕ. HEIDENHAIN TNC 620 457 1 14.1 Программирование и отработка простых программ
