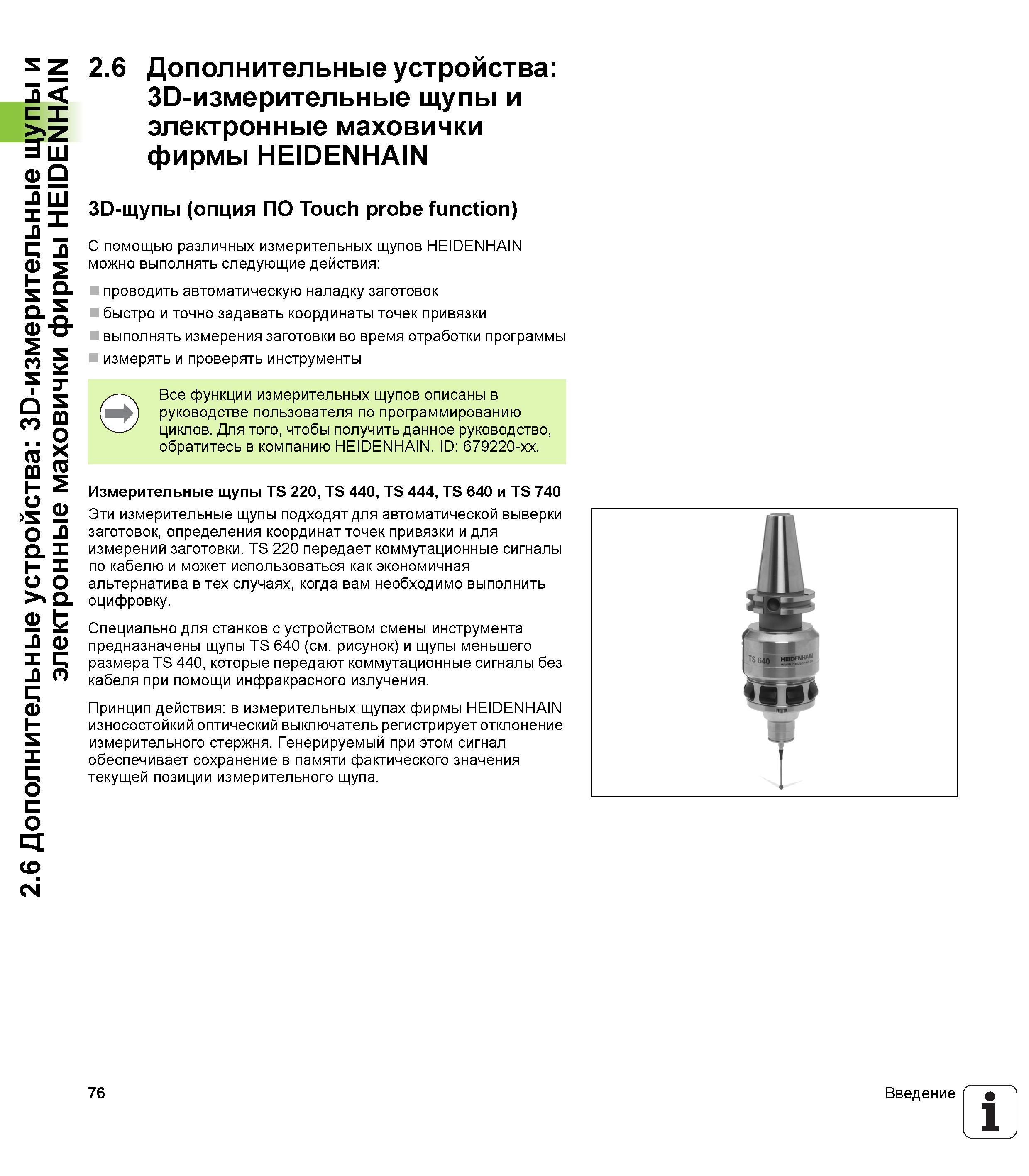

С помощью различных измерительных щупов Heidenhain можно выполнять следующие действия проводить автоматическую наладку заготовок быстро и точно задавать координаты точек привязки выполнять измерения заготовки во время отработки программы измерять и проверять инструменты Все функции измерительных щупов описаны в руководстве пользователя по программированию циклов. Для того, чтобы получить данное руководство, обратитесь в компанию HEIDENHAIN. ID 679220-xx. Измерительные щупы TS 220, TS 440, TS 444, TS 640 и TS 740 Эти измерительные щупы подходят для автоматической выверки заготовок, определения координат точек привязки и для измерений заготовки. TS 220 передает коммутационные сигналы по кабелю и может использоваться как экономичная альтернатива в тех случаях, когда вам необходимо выполнить оцифровку. Специально для станков с устройством смены инструмента предназначены щупы TS 640 (см. рисунок) и щупы меньшего размера TS 440, которые передают коммутационные сигналы без кабеля при помощи инфракрасного излучения. Принцип действия в измерительных щупах фирмы HEIDENHAIN износостойкий оптический выключатель регистрирует отклонение измерительного стержня. Генерируемый при этом сигнал обеспечивает сохранение в памяти фактического значения текущей позиции измерительного щупа. 76 Введение 1 Ч 2.6 Дополнительные устройства 3D-измерительные щупы и электронные маховички фирмы HEIDENHAIN 2.6 Дополнительные устройства 3D-измерительные щупы и электронные маховички фирмы HEIDENHAIN SD-щупы (опция ПО Touch probe function)
