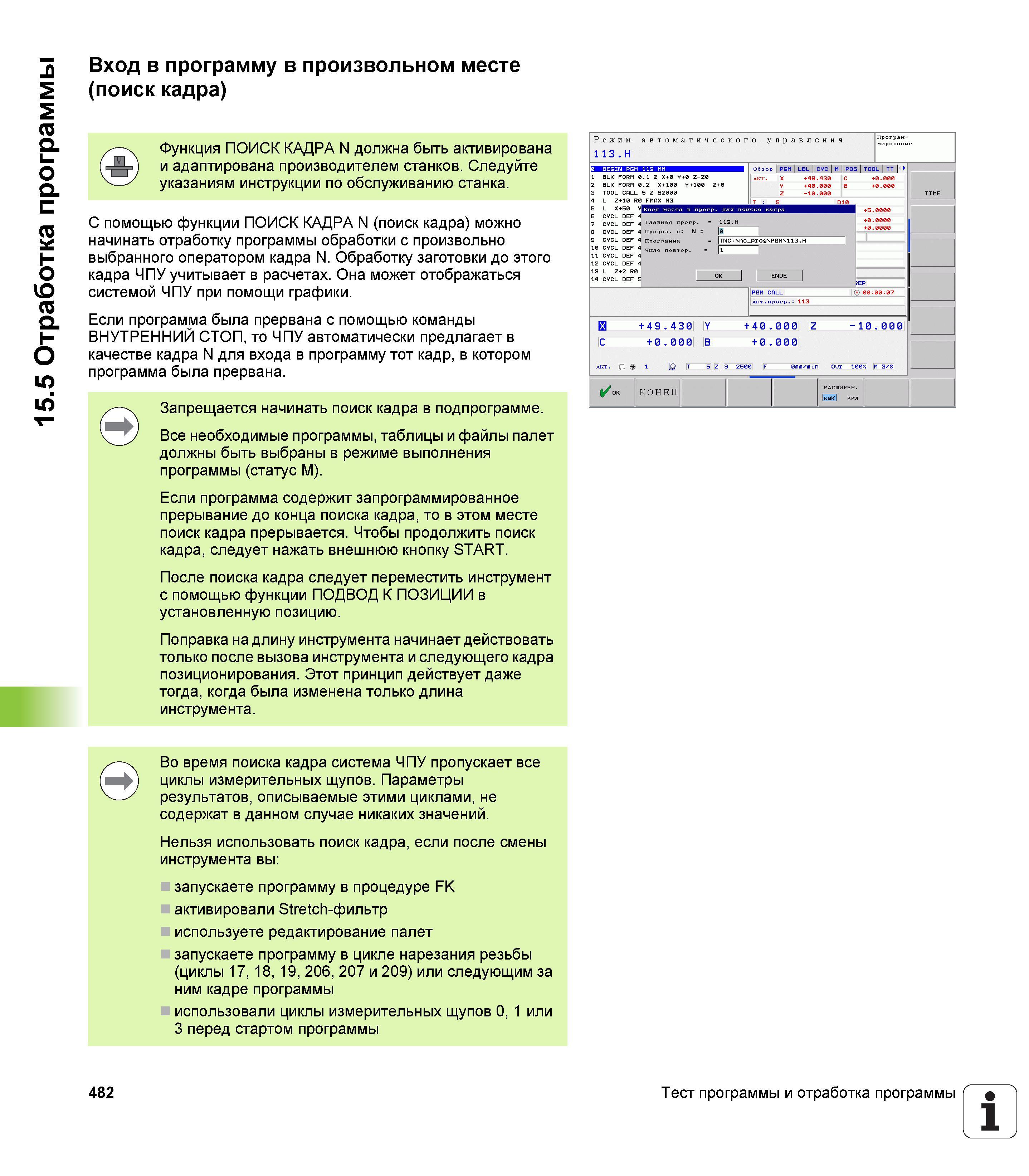

С помощью функции ПОИСК КАДРА N (поиск кадра) можно начинать отработку программы обработки с произвольно выбранного оператором кадра N. Обработку заготовки до этого кадра ЧПУ учитывает в расчетах. Она может отображаться системой ЧПУ при помощи графики. Если программа была прервана с помощью команды ВНУТРЕННИЙ СТОП, то ЧПУ автоматически предлагает в качестве кадра N для входа в программу тот кадр, в котором программа была прервана. Запрещается начинать поиск кадра в подпрограмме. Все необходимые программы, таблицы и файлы палет должны быть выбраны в режиме выполнения программы (статус M). Если программа содержит запрограммированное прерывание до конца поиска кадра, то в этом месте поиск кадра прерывается. Чтобы продолжить поиск кадра, следует нажать внешнюю кнопку START. После поиска кадра следует переместить инструмент с помощью функции ПОДВОД К ПОЗИЦИИ в установленную позицию. Поправка на длину инструмента начинает действовать только после вызова инструмента и следующего кадра позиционирования. Этот принцип действует даже тогда, когда была изменена только длина инструмента. Во время поиска кадра система ЧПУ пропускает все циклы измерительных щупов. Параметры результатов, описываемые этими циклами, не содержат в данном случае никаких значений. Нельзя использовать поиск кадра, если после смены инструмента вы запускаете программу в процедуре FK активировали Stretch-фильтр используете редактирование палет запускаете программу в цикле нарезания резьбы (циклы 17, 18, 19, 206, 207 и 209) или следующим за ним кадре программы использовали циклы измерительных щупов 0, 1 или 3 перед стартом программы 482 Тест программы и отработка программы 1 15.5 Отработка программы Вход в программу в произвольном месте (поиск кадра) Функция ПОИСК КАДРА N должна быть активирована -m-j и адаптирована производителем станков. Следуйте указаниям инструкции по обслуживанию станка.
