С помощью функции FN 20 WAIT FOR можно провести во время выполнения программы синхронизацию между NC и PLC NC останавливает отработку до тех пор, п

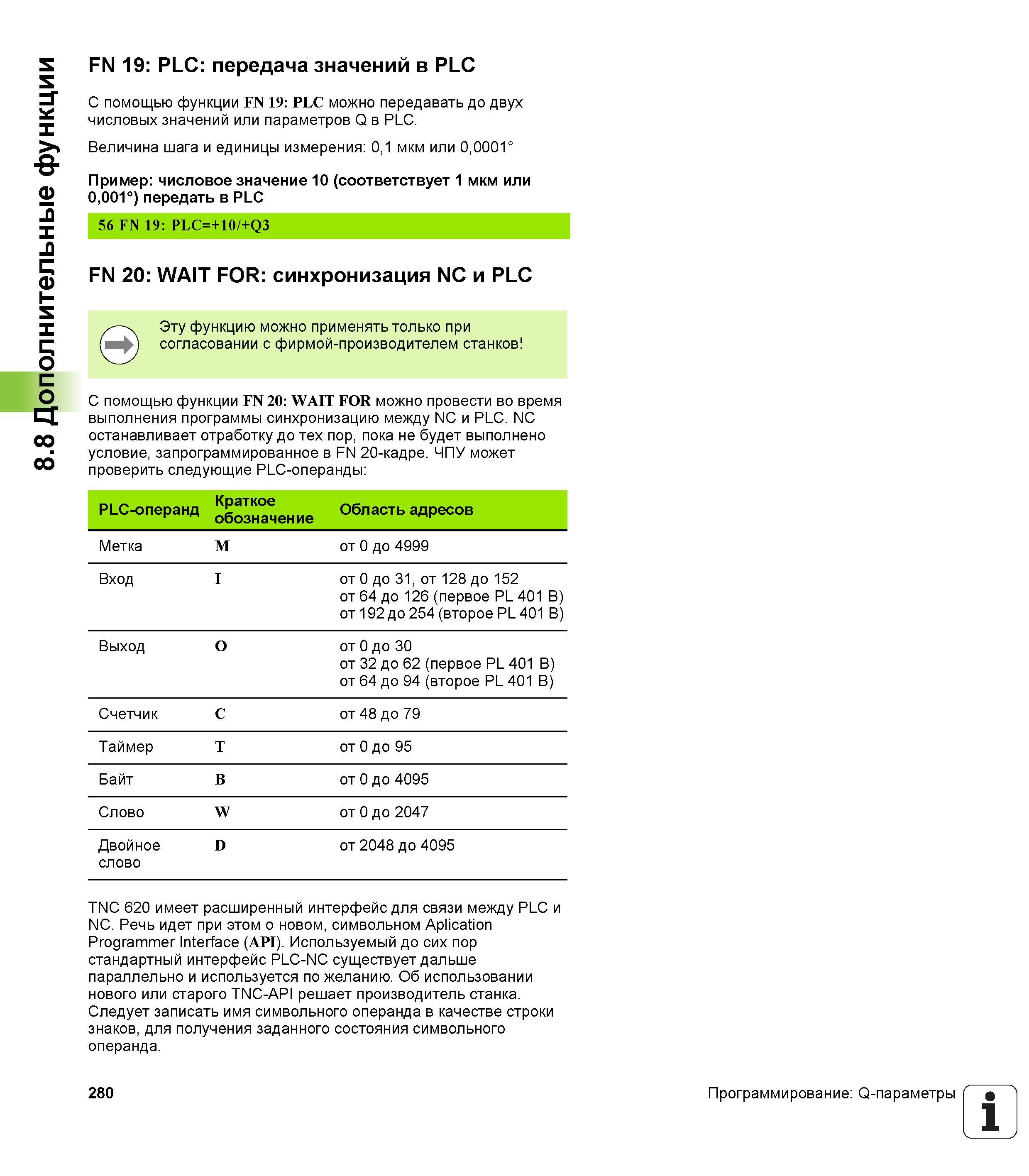

С помощью функции FN 20 WAIT FOR можно провести во время выполнения программы синхронизацию между NC и PLC. NC останавливает отработку до тех пор, пока не будет выполнено условие, запрограммированное в FN 20-кадре. ЧПУ может проверить следующие PLC-операнды PLC-операнд Краткое обозначение Область адресов Метка M от 0 до 4999 Вход I от 0 до 31, от 128 до 152 от 64 до 126 (первое PL 401 B) от 192 до 254 (второе PL 401 B) Выход O от 0 до 30 от 32 до 62 (первое PL 401 B) от 64 до 94 (второе PL 401 B) Счетчик C от 48 до 79 Таймер T от 0 до 95 Байт B от 0 до 4095 Слово W от 0 до 2047 Двойное слово D от 2048 до 4095 TNC 620 имеет расширенный интерфейс для связи между PLC и NC. Речь идет при этом о новом, символьном Aplication Programmer Interface (API). Используемый до сих пор стандартный интерфейс PLC-NC существует дальше параллельно и используется по желанию. Об использовании нового или старого TNC-API решает производитель станка. Следует записать имя символьного операнда в качестве строки знаков, для получения заданного состояния символьного операнда. 280 Программирование Q-параметры 1 8.8 Дополнительные функции FN 19 PLC передача значений в PLC С помощью функции FN 19 PLC можно передавать до двух числовых значений или параметров Q в pLc. Величина шага и единицы измерения 0,1 мкм или 0,0001° Пример числовое значение 10 (соответствует 1 мкм или 0,001°) передать в PLC 56 FN 19 PLC=+10/+Q3 FN 20 WAIT FOR синхронизация NC и PLC Эту функцию можно применять только при согласовании с фирмой-производителем станков
