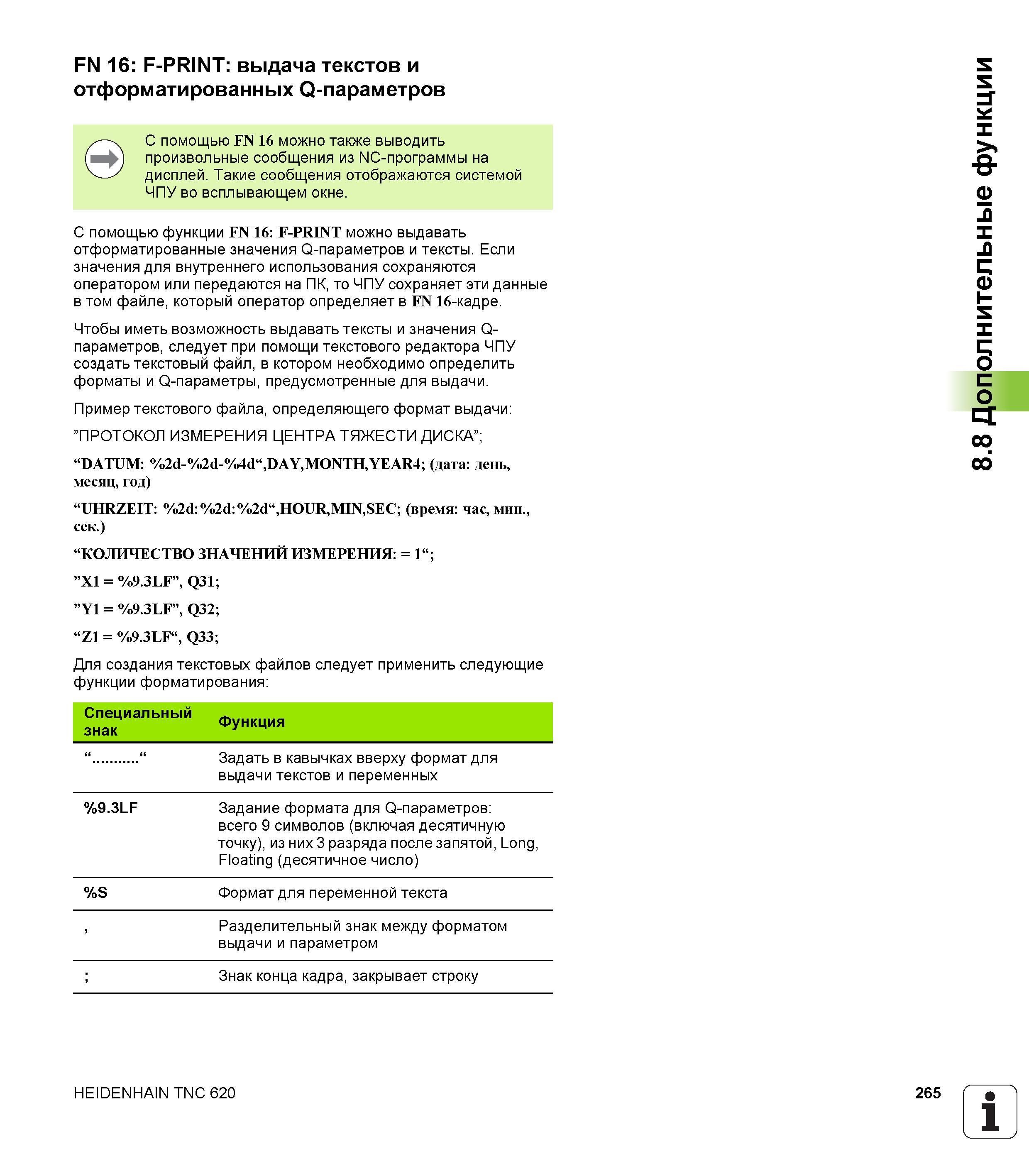

С помощью FN 16 можно также выводить произвольные сообщения из NC-программы на дисплей Такие сообщения отображаются системой ЧПУ во всплывающем окн

С помощью FN 16 можно также выводить произвольные сообщения из NC-программы на дисплей. Такие сообщения отображаются системой ЧПУ во всплывающем окне. С помощью функции FN 16 F-PRINT можно выдавать отформатированные значения Q-параметров и тексты. Если значения для внутреннего использования сохраняются оператором или передаются на ПК, то ЧПУ сохраняет эти данные в том файле, который оператор определяет в FN 16-кадре. Чтобы иметь возможность выдавать тексты и значения Q-параметров, следует при помощи текстового редактора ЧПУ создать текстовый файл, в котором необходимо определить форматы и Q-параметры, предусмотренные для выдачи. Пример текстового файла, определяющего формат выдачи ’’ПРОТОКОЛ ИЗМЕРЕНИЯ ЦЕНТРА ТЯЖЕСТИ ДИСКА”; “DATUM %2d-%2d-%4d“,DAY,MONTH,YEAR4; (дата день, месяц, год) “UHRZEIT %2d:%2d:%2d“,HOUR,MIN,SEC; (время час, мин., сек.) “КОЛИЧЕСТВО ЗНАЧЕНИЙ ИЗМЕРЕНИЯ = 1“; ”X1 = %9.3LF”, Q31; ”Y1 = %9.3LF”, Q32; “Z1 = %9.3LF“, Q33; Для создания текстовых файлов следует применить следующие функции форматирования Специальный знак Функция it Задать в кавычках вверху формат для выдачи текстов и переменных %9.3LF Задание формата для Q-параметров всего 9 символов (включая десятичную точку), из них 3 разряда после запятой, Long, Floating (десятичное число) %S Формат для переменной текста , Разделительный знак между форматом выдачи и параметром ; Знак конца кадра, закрывает строку HEIDENHAIN TNC 620 265 1 8.8 Дополнительные функции FN 16 F-PRINT выдача текстов и отформатированных Q-параметров
