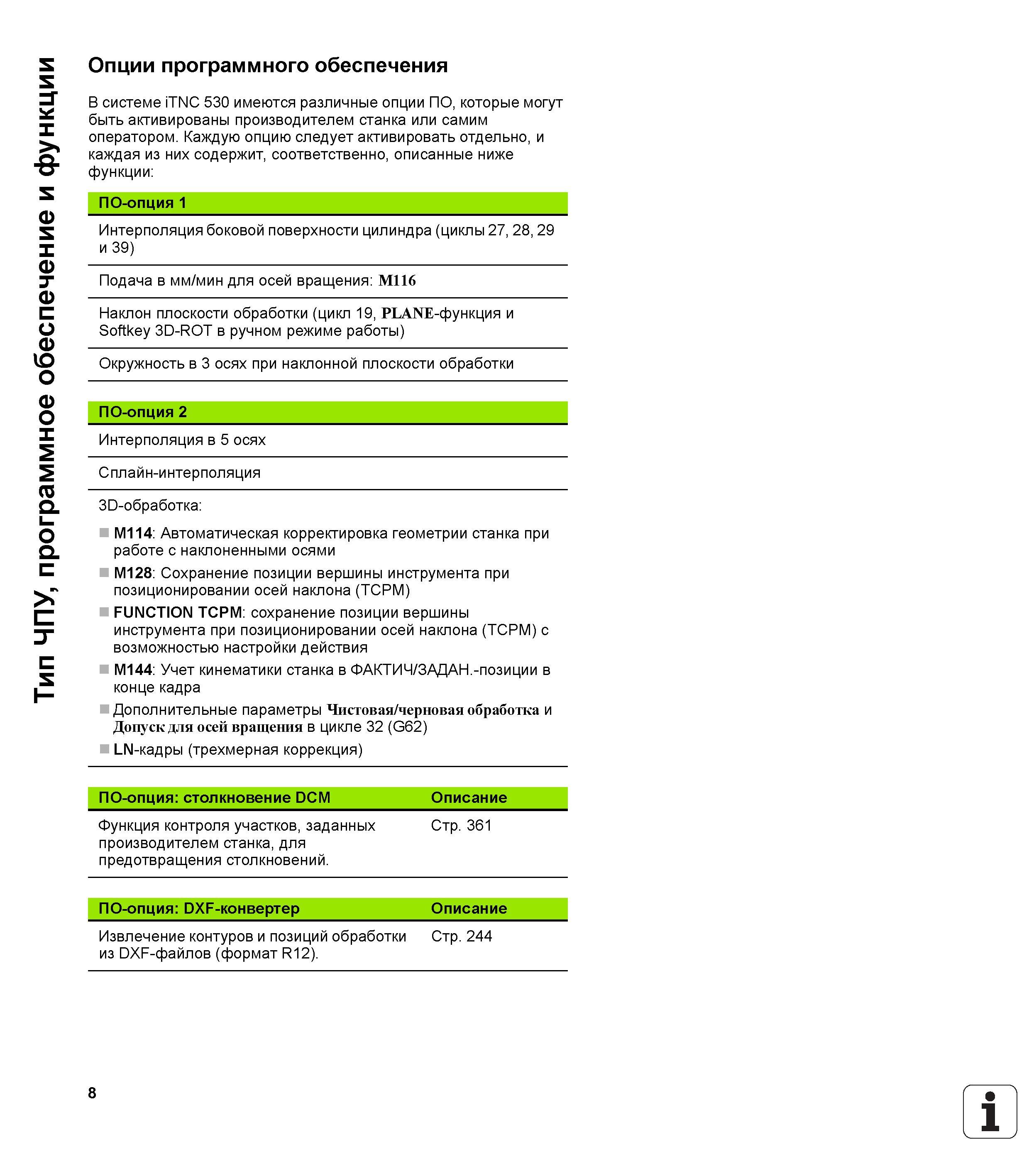

Тип ЧПУ, программное обеспечение и функции Опции программного обеспечения В системе iTNC 530 имеются различные опции ПО, которые могут быть активированы производителем станка или самим оператором. Каждую опцию следует активировать отдельно, и каждая из них содержит, соответственно, описанные ниже функции ПО-опция 1 Интерполяция боковой поверхности цилиндра (циклы 27, 28, 29 и 39) Подача в мм/мин для осей вращения M116 Наклон плоскости обработки (цикл 19, PLANE-функция и Softkey 3D-ROT в ручном режиме работы) Окружность в 3 осях при наклонной плоскости обработки ПО-опция 2 Интерполяция в 5 осях Сплайн-интерполяция 3D-обработка M114 Автоматическая корректировка геометрии станка при работе с наклоненными осями M128 Сохранение позиции вершины инструмента при позиционировании осей наклона (TCPM) FUNCTION TCPM сохранение позиции вершины инструмента при позиционировании осей наклона (TCPM) с возможностью настройки действия M144 Учет кинематики станка в ФАКТИЧ/ЗАДАН.-позиции в конце кадра Дополнительные параметры Чистовая/черновая обработка и Допуск для осей вращения в цикле 32 (G62) LN-кадры (трехмерная коррекция) ПО-опция столкновение DCM Описание Функция контроля участков, заданных Стр. 361 производителем станка, для предотвращения столкновений. ПО-опция DXF-конвертер Описание Извлечение контуров и позиций обработки Стр. 244 из DXF-файлов (формат R12). 8 1
