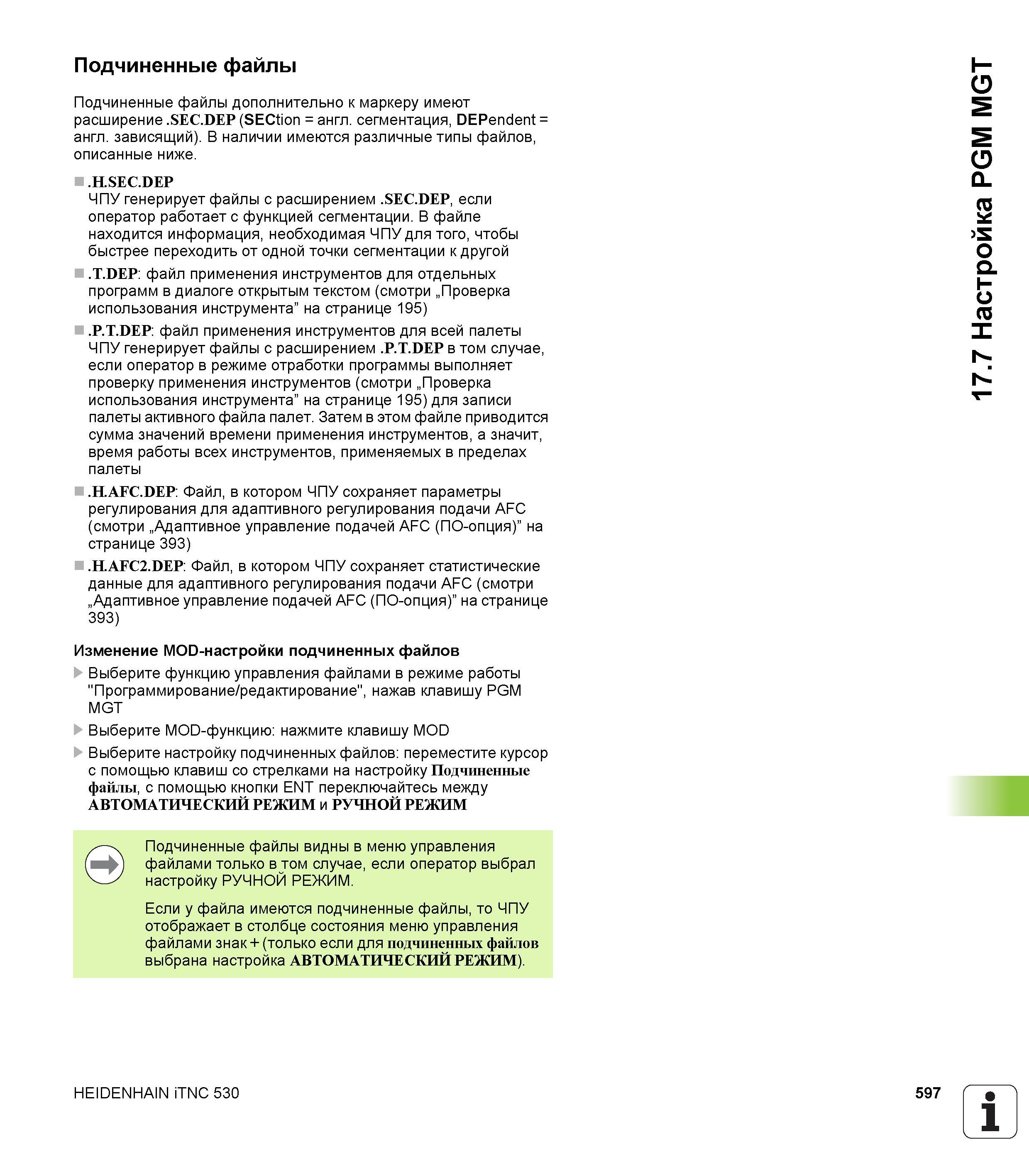

Подчиненные файлы Подчиненные файлы дополнительно к маркеру имеют расширение .SEC.DEP (SECtion = англ. сегментация, DEPendent = англ. зависящий). В наличии имеются различные типы файлов, описанные ниже. H.SEC.DEP ЧПУ генерирует файлы с расширением .SEC.DEP, если оператор работает с функцией сегментации. В файле находится информация, необходимая ЧПУ для того, чтобы быстрее переходить от одной точки сегментации к другой .T.DEP файл применения инструментов для отдельных программ в диалоге открытым текстом (смотри „Проверка использования инструмента” на странице 195) .P.T.DEP файл применения инструментов для всей палеты ЧПУ генерирует файлы с расширением .P.T.DEP в том случае, если оператор в режиме отработки программы выполняет проверку применения инструментов (смотри „Проверка использования инструмента” на странице 195) для записи палеты активного файла палет. Затем в этом файле приводится сумма значений времени применения инструментов, а значит, время работы всех инструментов, применяемых в пределах палеты .H.AFC.DEP Файл, в котором ЧПУ сохраняет параметры регулирования для адаптивного регулирования подачи AFC (смотри „Адаптивное управление подачей AFC (ПО-опция)” на странице 393) .H.AFC2.DEP Файл, в котором ЧПУ сохраняет статистические данные для адаптивного регулирования подачи AFC (смотри „Адаптивное управление подачей AFC (ПО-опция)” на странице 393) Изменение MOD-настройки подчиненных файлов Выберите функцию управления файлами в режиме работы "Программирование/редактирование", нажав клавишу PGM MGT Выберите MOD-функцию нажмите клавишу MOD Выберите настройку подчиненных файлов переместите курсор с помощью клавиш со стрелками на настройку Подчиненные файлы, с помощью кнопки ENT переключайтесь между АВТОМАТИЧЕСКИЙ РЕЖИМ и РУЧНОЙ РЕЖИМ Подчиненные файлы видны в меню управления файлами только в том случае, если оператор выбрал настройку РУЧНОЙ РЕЖИМ. Если у файла имеются подчиненные файлы, то ЧПУ отображает в столбце состояния меню управления файлами знак + (только если для подчиненных файлов выбрана настройка AВТОМАТИЧЕСКИЙ РЕЖИМ). HEIDENHAIN iTNC 530 597 1 17.7 Настройка PGM MGT
