557 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.557

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 557 0557 Lab2u

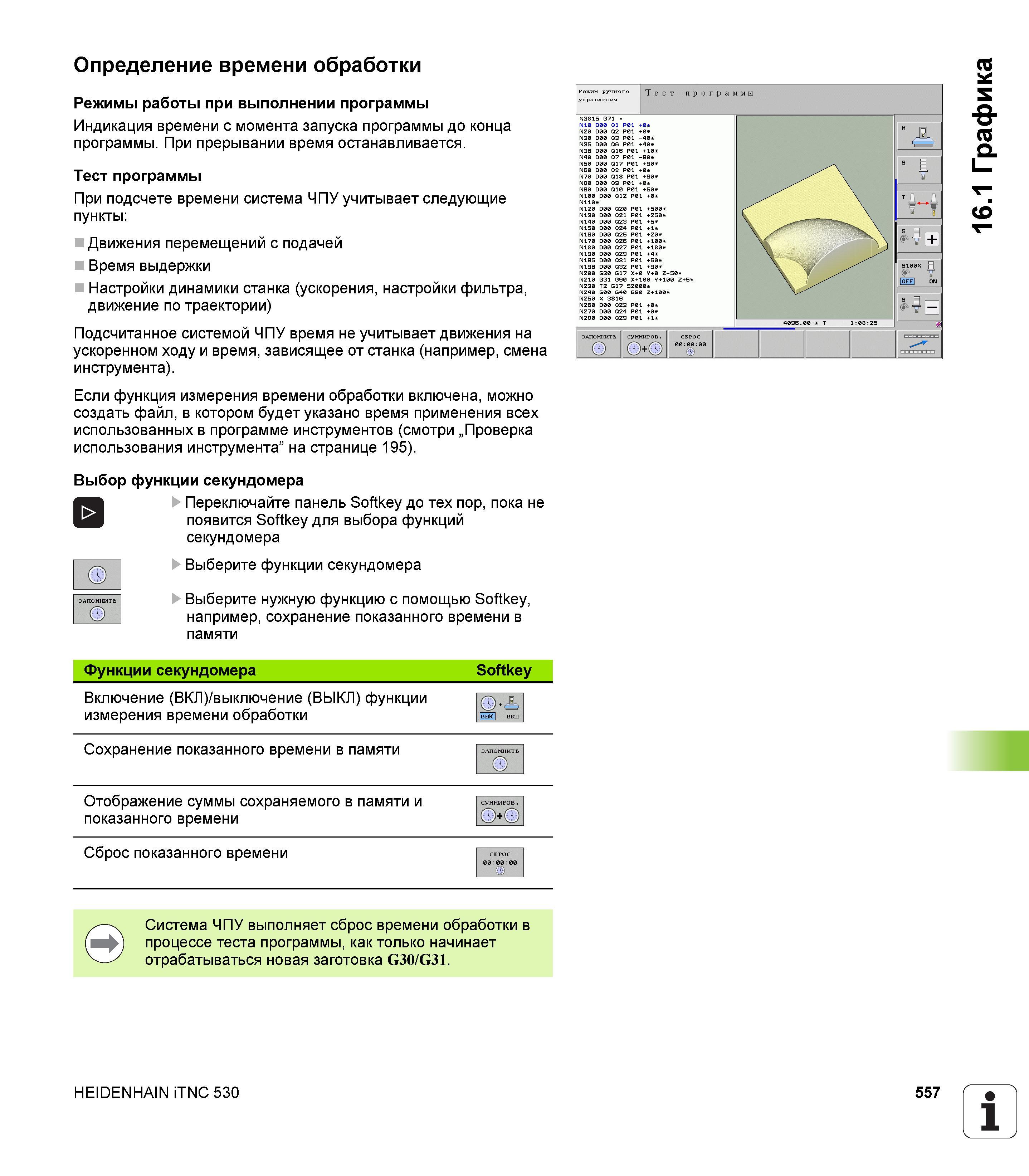

Определение времени обработки Режимы работы при выполнении программы Индикация времени с момента запуска программы до конца программы. При прерывании время останавливается. Тест программы При подсчете времени система ЧПУ учитывает следующие пункты Движения перемещений с подачей Время выдержки Настройки динамики станка (ускорения, настройки фильтра, движение по траектории) Подсчитанное системой ЧПУ время не учитывает движения на ускоренном ходу и время, зависящее от станка (например, смена инструмента). Если функция измерения времени обработки включена, можно создать файл, в котором будет указано время применения всех использованных в программе инструментов (смотри „Проверка использования инструмента” на странице 195). Выбор функции секундомера Переключайте панель Softkey до тех пор, пока не появится Softkey для выбора функций секундомера Выберите функции секундомера Выберите нужную функцию с помощью Softkey, например, сохранение показанного времени в памяти Функции секундомера Сохранение показанного времени в памяти Softkey Включение (ВКЛ)/выключение (ВЫКЛ) функции измерения времени обработки Отображение суммы сохраняемого в памяти и показанного времени О Сброс показанного времени режим ручного Те с т программы 3815 G71 N10 D00 Q1 Р01 +0 N20 D00 02 Р01 +0 N30 D00 Q3 Р01 -40 N35 D00 Q6 Р01 +40 N3H D00 Q16 Р01 +10 N40 D00 Q7 Р01 -90 N50 D00 Q17 Р01 +90 N50 D00 Q8 Р01 +0 N70 D00 Q18 Р01 +90 N80 D00 Q9 Р01 +0 N90 D00 Q10 Р01 +50 N100 D00 012 Р01 +0 N110 N120 D00 Q20 Р01 +500 N130 D00 Q21 Р01 +250 N140 D00 Q23 Р01 +5 N150 D00 Q24 Р01 +1 N150 D00 Q25 Р01 +20 N170 D00 Q25 Р01 +100 N180 D00 Q27 Р01 +180 N190 D00 Q29 Р01 +4 N195 D00 Q31 Р01 +60 N195 D00 Q32 Р01 +90 N200 G30 G17 X+0 V+0 Z-50 N210 G31 Б90 X+100 V+100 Z+5 N230 Т2 G17 S2000 N240 G00 G40 G90 Z+100 N250 5< 3816 N250 D00 Q23 Р01 +0 N270 D00 Q24 Р01 +0 N280 D00 Q29 Р01 +1 4095.00 ♦ Т 1:08:25 5 Д 'Н Я ЕВ 510054 111 у |off| on Ян ЗАПОМНИТЬ СУММИРОВ. СБРОС ШсШ 00 Система ЧПУ выполняет сброс времени обработки в процессе теста программы, как только начинает отрабатываться новая заготовка G30/G31. HEIDENHAIN iTNC 530 557 1 16.1 Графика
